Descrizione

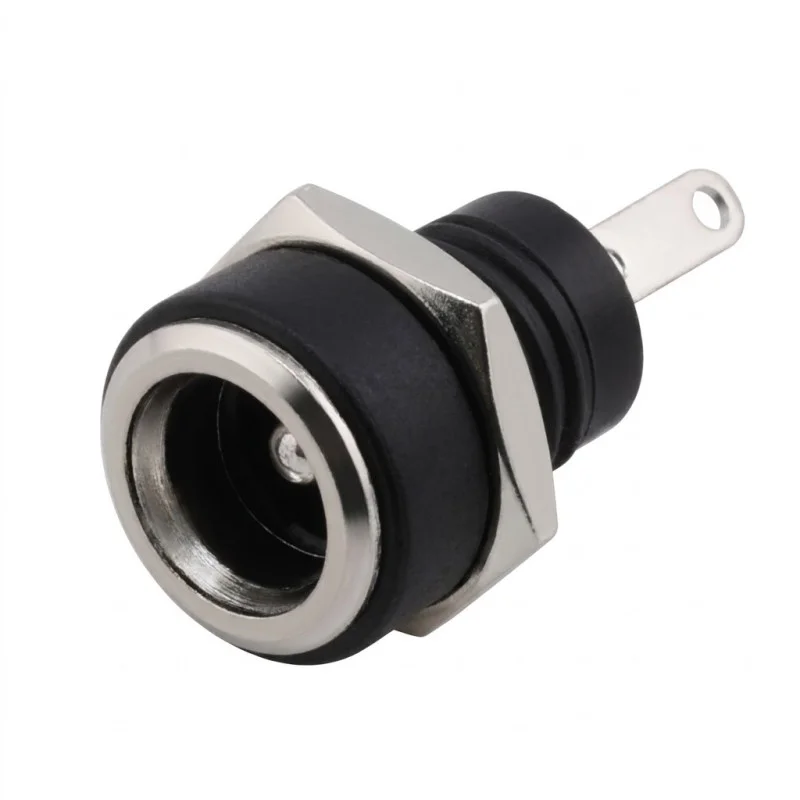

Gniazdo zasilania DC do montażu przelotowego jest przeznaczone do podłączenia zasilania za pomocą popularnych adapterów DC. Wersja 5,5 × 2,5 mm nadaje się do urządzeń wymagających wytrzymałego mechanicznie i powtarzalnego połączenia przewodu zasilającego za pomocą złącza gwintowanego.
Dane techniczne
Typ złącza: gniazdo DC (montaż panelowy, przewlekany)
Rozmiar złącza: 5,5 × 2,5 mm
Numer modelu: DC-220B
Napięcie znamionowe: 30V
Prąd znamionowy: 0,5 A
Rezystancja izolacji: 100 M
Rezystancja styku: 0,03
Żywotność: 5000 cykli
Wytrzymałość dielektryczna: AC 50 V (50 Hz), 1 min
Temperatura pracy: -30°C do +70°C
Gwint montażowy: M8
Połączenie: piny lutownicze
Funkcje i cechy
Montaż panelowy za pomocą gwintu i nakrętki zapewniający stabilną instalację mechaniczną
Konstrukcja przystosowana do montażu przelotowego w panelach przednich i szafach na urządzenia
Styki lutownicze do bezpośredniego podłączenia przewodów lub włożenia do instalacji elektrycznej
Przeznaczony do wielokrotnego podłączania i odłączania złącza zasilania
Idealny dla
Wejścia zasilania urządzeń elektronicznych z adapterem DC
Przyrządy przemysłowe i laboratoryjne, jednostki sterujące i urządzenia testowe
Projekty DIY i niestandardowa elektronika ze złączem montowanym na panelu
Zawartość opakowania
1× gniazdo DC panelowe 5,5×2,5 mm + nakrętka mocująca
Dlaczego warto wybrać ten produkt?
Mocowany mechanicznie do panelu za pomocą gwintu M8
Standaryzowany rozmiar 5,5×2,5 mm zapewniający kompatybilność z odpowiednimi wtyczkami DC
Instrukcja instalacji i obsługi
Przed montażem należy sprawdzić wymiary otworu w panelu i jego zgodność z grubością materiału.
Podczas lutowania należy stosować odpowiednią temperaturę i czas nagrzewania, aby nie uszkodzić izolatorów złącza.
Przed uruchomieniem należy sprawdzić biegunowość podłączenia w zależności od rodzaju zasilania i używanego urządzenia.
Informacja o bezpieczeństwie
Produkt przeznaczony jest do zastosowań w urządzeniach niskonapięciowych prądu stałego. Nie należy przekraczać znamionowego napięcia i prądu.
Instalację należy przeprowadzać przy odłączonym zasilaniu, unikając zwarć na zaciskach lutowniczych.
