Descrizione

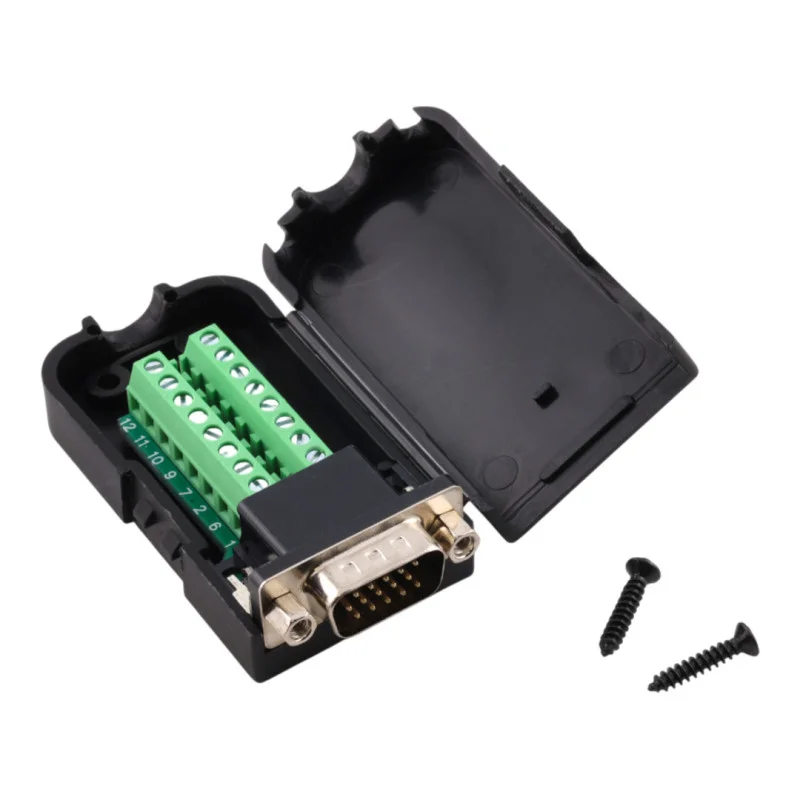

Złącze D-SUB typu DE15 (często nazywane VGA) w wersji męskiej przeznaczone jest do szybkiego zaciskania i podłączania przewodów bez lutowania. Konstrukcja z plastikową osłoną i zintegrowanym blokiem zacisków śrubowych ułatwia montaż w zastosowaniach serwisowych, prototypowaniu oraz produkcji adapterów kablowych.
Dane techniczne
Typ złącza: D-SUB DE15 (3 rzędy), męskie
Liczba pinów: 15
Wymiary: 66 × 42 × 20 mm
Odstęp między rzędami pinów: 2,84 mm
Odstęp między pinami w rzędzie: 2,77 mm
Materiał: złącze metalowe + osłona plastikowa (ABS)
Mocowanie: łącznik z nakrętkami gwintowanymi (do śrub z łbem stożkowym)
Funkcje i cechy
Zaciski śrubowe do łączenia przewodów bez lutowania
Osłona ochronna do blokowania mechanicznego i podstawowej ochrony okablowania
Metalowy korpus złącza ekranowanego do standardowych instalacji D-SUB
Nadaje się do produkcji adapterów i połączeń serwisowych linii sygnałowych
Idealny dla
Adaptery kablowe VGA (DE15) i przyrządy testowe
Okablowanie serwisowe i laboratoryjne, gdzie wymagany jest szybki montaż
Prototypowanie i tymczasowe połączenie sygnałów poprzez interfejs D-SUB
Zastosowania przemysłowe i pomiarowe wykorzystujące złącza D-SUB
Zawartość opakowania
Złącze męskie D-SUB DE15 z blokiem zaciskowym i osłoną
Dlaczego warto wybrać ten produkt?
Technicznie poprawny projekt DE15 (3 rzędy, 15 pinów) dla interfejsu VGA
Montaż bez lutowania skraca czas instalacji i upraszcza serwisowanie
Obudowa ABS zapewnia kompaktową konstrukcję i ochronę mechaniczną
Nakrętki gwintowane umożliwiają standardowe blokowanie w elemencie łączącym D-SUB
Instrukcja instalacji i obsługi
Przed montażem należy sprawdzić numerację pinów i przyporządkowanie przewodów zgodnie z zastosowaniem.
Zdejmij izolację z przewodów na odpowiednią długość i mocno dokręć zaciski, aby zapobiec ich poluzowaniu.
Po wykonaniu połączeń należy sprawdzić, czy do wnętrza obudowy nie wystają żadne przewody i czy nie występuje zwarcie.
Zabezpiecz złącze w elemencie przylegającym za pomocą nakrętek bocznych, aby zminimalizować naprężenie przewodów.
Informacja o bezpieczeństwie
Produkt przeznaczony jest przede wszystkim do zastosowań sygnałowych; przed użyciem należy sprawdzić parametry elektryczne i przydatność do okablowania.
Instalację należy przeprowadzać przy odłączonym zasilaniu, aby zapobiec uszkodzeniu urządzenia lub zwarciu.
