Descrizione

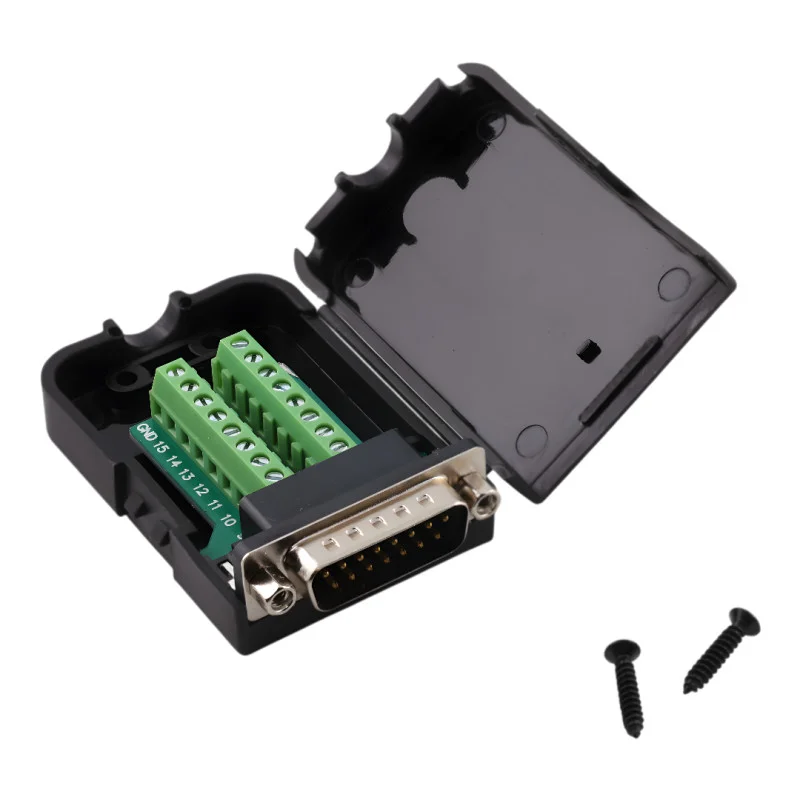

Praktyczny wtyk D-SUB DB15 (DE-15) ze zintegrowanym blokiem zacisków śrubowych umożliwia szybkie podłączanie przewodów bez konieczności lutowania. Nadaje się do okablowania serwisowego i prototypowego, a także do zastosowań przemysłowych, gdzie wymagana jest przejrzystość instalacji i możliwość wielokrotnego demontażu.
Dane techniczne
Typ złącza: D-SUB DB15 (DE-15) męskie (wtyk)
Liczba pinów: 15 (2 rzędy)
Odstęp między rzędami pinów: 2,84 mm
Odstęp między pinami w rzędzie: 2,77 mm
Typ połączenia: złącze śrubowe
Materiał: złącze metalowe + osłona plastikowa (ABS)
Konstrukcja mechaniczna: z nakrętkami do mocowania
Wymiary: 66 × 42 × 20 mm
Kolor obudowy: czarny
Funkcje i cechy
Szybkie i wyraźne połączenie bez lutowania
Zaciski śrubowe do stałych i powtarzalnych połączeń przewodów
Zamykana plastikowa osłona chroniąca okablowanie
Otwór wejściowy i odciążający kabel
Kompatybilny ze standardowymi odpowiednikami D-SUB DB15 (DE-15)
Idealny dla
Technologia sterowania i automatyzacji
Zastosowania przemysłowe i sprzęt laboratoryjny
Okablowanie serwisowe i testowe
Prototypowanie i szybkie podłączanie przewodów sygnałowych
Zawartość opakowania
Złącze D-SUB DB15 (DE-15) męskie z blokiem zacisków śrubowych i pokrywą
Dlaczego warto wybrać ten produkt?
Umożliwia podłączanie przewodów bez lutowania, nadaje się zarówno do zastosowań serwisowych, jak i rozwojowych
Mocowanie mechaniczne za pomocą nakrętek zwiększa stabilność połączenia
Złącze metalowe i obudowa ABS zapewniają standardową ochronę mechaniczną podczas codziennego użytkowania
Instrukcja instalacji i obsługi
Przed montażem należy sprawdzić, czy połączenia pinów są odpowiednie dla danego zastosowania.
Zdejmij izolację z przewodów na odpowiednią długość i mocno dokręć zaciski.
Po podłączeniu należy zamknąć pokrywę i zabezpieczyć kabel przed wyciągnięciem.
Informacja o bezpieczeństwie
Produkt przeznaczony jest do zastosowań sygnałowych i niskonapięciowych; przed użyciem należy sprawdzić jego przydatność do określonych obciążeń napięciowych i prądowych.
Instalację należy przeprowadzać przy odłączonym zasilaniu urządzenia.
