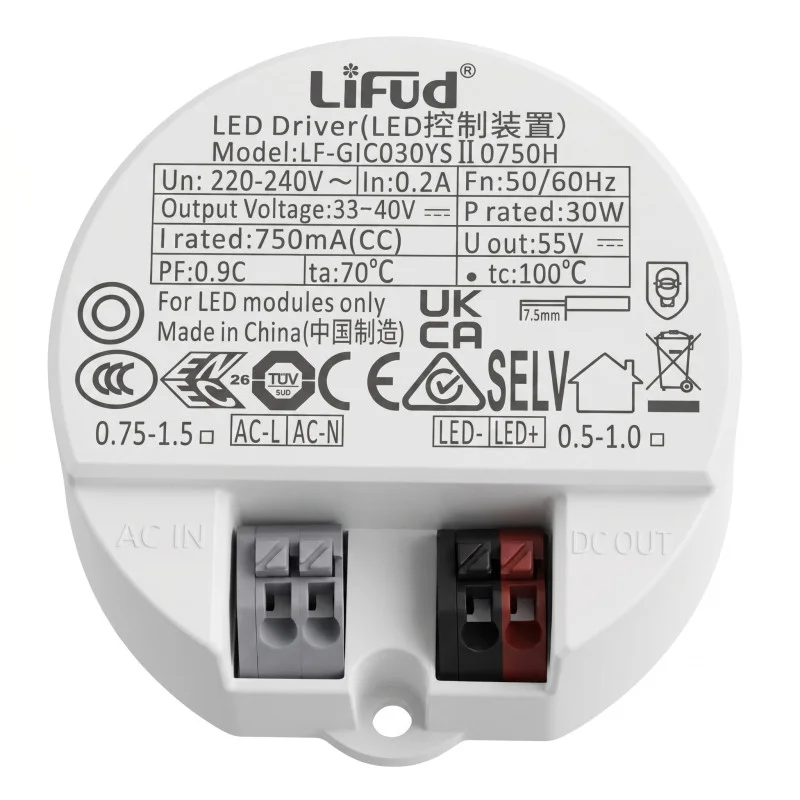

Zasilacz LED (driver) LiFud to zasilacz stałoprądowy o prądzie wyjściowym 750 mA przeznaczony do modułów LED. Służy do podłączenia do zasilania sieciowego 220-240 V AC oraz do zasilania obciążenia LED w podanym zakresie napięcia wyjściowego. Konstrukcja z listwą zaciskową umożliwia bezpośrednie podłączenie wejściowych przewodów AC oraz wyjścia LED+ i LED-.
Specyfikacja techniczna
Typ produktu: zasilacz LED do modułów LED
Tryb wyjściowy: prąd stały (CC)
Moc znamionowa: 30 W
Znamionowy prąd wyjściowy: 750 mA
Napięcie wyjściowe: 33-40 V DC
Maksymalne napięcie wyjściowe bez obciążenia: 55 V DC
Napięcie wejściowe: 220-240 V AC
Częstotliwość wejściowa: 50/60 Hz
Prąd wejściowy: 0,2 A
Współczynnik mocy PF: 0,9
Temperatura otoczenia ta: 70 °C
Maksymalna temperatura obudowy tc: 100 °C
Zaciski wejściowe: AC-L, AC-N
Zaciski wyjściowe: LED+, LED-
Przekrój przewodu podany na etykiecie: 0,75-1,5
Wymiary: 57 x 57 x 26 mm
Oznaczenia na etykiecie: CE, SELV
Przeznaczenie: tylko do modułów LED
Funkcje i właściwości
Zasilanie obciążenia LED stałym prądem 750 mA.
Oddzielne zaciski wejściowe i wyjściowe dla zasilania sieciowego i modułu LED.
Okrągła, kompaktowa obudowa przystosowana do montażu w oprawach LED z odpowiednią ilością miejsca.
Połączenie zaciskowe bez zintegrowanego przewodu zasilającego.
Produkt posiada oznaczenie SELV dla obwodu wyjściowego.
Oznaczenie produktu wskazuje na zastosowanie wyłącznie z modułami LED.
Idealne do
Opraw LED wymagających zasilacza stałoprądowego 750 mA.
Wpuszczanych opraw LED i modułów LED o odpowiednim zakresie napięcia i mocy.
Wymiany zasilacza LED na identyczny model lub odpowiednik techniczny o takich samych parametrach elektrycznych.
Zawartość opakowania
1 szt. zasilacz LED LiFud
Dlaczego warto wybrać ten produkt
Parametry 30 W i 750 mA odpowiadają aplikacjom LED ze stałym prądem w zakresie 33-40 V DC.
Oznaczenia na etykiecie wskazują wejście 220-240 V AC oraz zaciski wyjściowe LED+ i LED-, co ułatwia prawidłowe podłączenie.
Kompaktowa, okrągła konstrukcja pozwala na zastosowanie w oprawach LED o ograniczonej przestrzeni.
Oznaczenie modelu LF-GIC030YSII0750H umożliwia dokładną identyfikację przy wymianie oryginalnego zasilacza.
Instrukcja montażu i obsługi
Przed instalacją sprawdź zgodność prądu wyjściowego, napięcia wyjściowego i mocy z podłączanym modułem LED.
Przewody wejściowe podłączaj wyłącznie do zacisków AC-L i AC-N.
Obciążenie LED podłącz do zacisków LED+ i LED-, zachowując odpowiednią polaryzację.
Zasilacz należy użytkować wyłącznie z podłączonym obciążeniem LED odpowiadającym parametrom wyjściowym.
Zapewnij miejsce z odpowiednim odprowadzaniem ciepła i nie przekraczaj temperatur podanych na etykiecie.
Ostrzeżenia dotyczące bezpieczeństwa
Urządzenie pracuje pod napięciem sieciowym 220-240 V AC. Instalację może przeprowadzać wyłącznie osoba posiadająca odpowiednie kwalifikacje elektryczne.
Przed montażem, demontażem lub podłączaniem zawsze odłączaj zasilanie.
Nieprawidłowe podłączenie może spowodować porażenie prądem elektrycznym, zwarcie, przegrzanie, uszkodzenie zasilacza lub uszkodzenie modułu LED.
Nie podłączaj wyjścia zasilacza bezpośrednio do źródła zasilania sieciowego.
Nie używaj zasilacza z modułem LED poza podanym zakresem napięcia i prądu wyjściowego.
Nie używaj uszkodzonego, mechanicznie naruszonego lub przegrzewającego się zasilacza.
