Descrizione

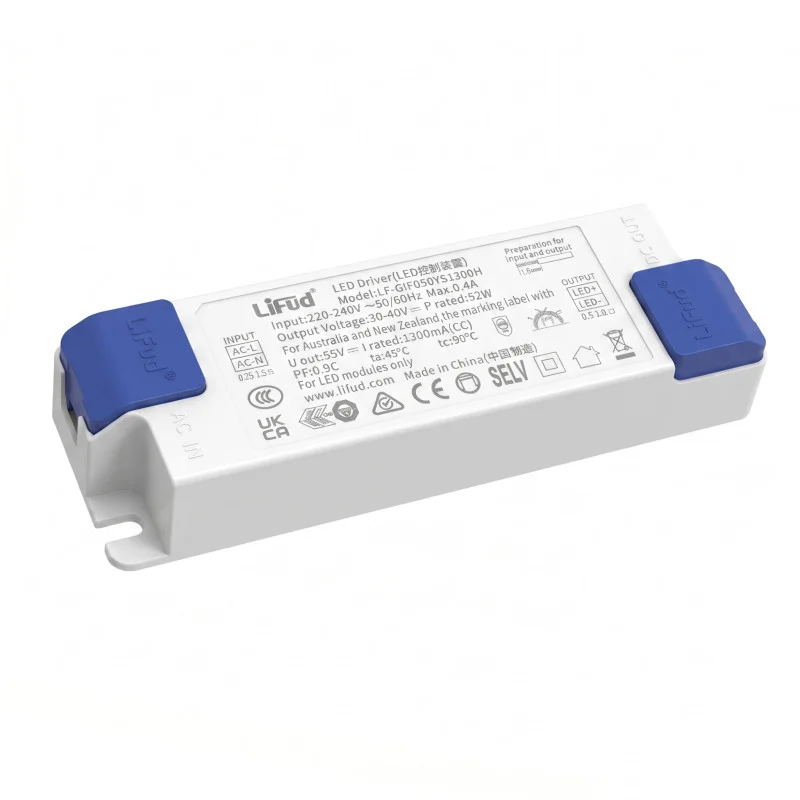

LiFud LF-GIF050YS1300H to izolowany zasilacz stałoprądowy LED przeznaczony do zasilania opraw oświetleniowych LED z sieci 220240 V AC. Zapewnia stabilizowane wyjście 1300 mA w zakresie napięć 3040 V DC i jest przeznaczony do wewnętrznych aplikacji oświetleniowych, w szczególności do paneli LED, opraw klasy II oraz oświetlenia dekoracyjnego.
Specyfikacja techniczna
Typ produktu: izolowany zasilacz stałoprądowy LED
Moc wyjściowa: 52 W
Prąd wyjściowy: 1300 mA
Napięcie wyjściowe: 3040 V DC
Napięcie wejściowe: 220240 V AC
Graniczny zakres napięcia wejściowego: 198264 V AC
Częstotliwość wejściowa: 4763 Hz
Maksymalny prąd wejściowy: 0,4 A
Współczynnik mocy: 0,95 przy 230 V AC
THD: 20 % przy 230 V AC
Sprawność: 88 % przy 230 V AC
Tolerancja prądu wyjściowego: ±5 %
Dryft temperaturowy: ±10 %
Czas rozruchu: 0,5 s
Wskaźnik migotania (Flicker index): spełnia wymogi IEEE 1789
CIE SVM: 0,4
IEC-Pst: 1,0
Prąd upływu: 0,7 mA
Pobór mocy w trybie czuwania: 0,5 W
Zabezpieczenie przed przerwą w obwodzie (open circuit): 55 V
Zabezpieczenie przeciwzwarciowe: tryb hiccup z automatycznym wznowieniem pracy
Temperatura robocza: od -30 do +45 °C
Wilgotność robocza: 095 % RH bez kondensacji
Temperatura przechowywania: od -30 do +80 °C
Wilgotność przechowywania: 096 % RH bez kondensacji
Ciśnienie atmosferyczne: 86106 kPa
Wymiary: 140 × 44 × 30 mm
Materiał obudowy: tworzywo ABS
Certyfikaty: ENEC, RCM, CE, CB, CCC
Napięcie próby izolacji między wejściem a wyjściem: 3,75 kV, 5 mA, 60 s
Rezystancja izolacji między wejściem a wyjściem: 100 M przy 500 V DC
Funkcje i właściwości
Stałoprądowe wyjście dla obciążenia LED o zakresie roboczym 3040 V DC.
Izolowana konstrukcja oddziela wejściową część sieciową od wyjścia dla LED.
Konstrukce bez przewodu ochronnego przeznaczona do stosowania w oprawach klasy II.
Zabezpieczenie przeciwzwarciowe działa w trybie hiccup z automatycznym wznowieniem po usunięciu usterki.
Zabezpieczenie przed przerwą w obwodzie ogranicza napięcie wyjściowe przy odłączonym obciążeniu LED.
Konstrukcja o niskim tętnieniu strumienia świetlnego spełnia wymagania IEEE 1789.
Plastikowa obudowa z otworami montażowymi umożliwia solidne zamocowanie w oprawie lub miejscu instalacji.
Idealne do
Paneli LED o odpowiednim prądzie i zakresie napięć.
Wewnętrznych opraw LED zasilanych stałym prądem.
Dekoracyjnego oświetlenia wnętrz.
Opraw oświetleniowych klasy II wymagających izolowanego zasilacza LED.
Serwisowej wymiany zasilacza LED o identycznych parametrach elektrycznych.
Zawartość opakowania
1× Zasilacz LED LiFud
Dlaczego warto wybrać ten produkt
Prąd wyjściowy 1300 mA i zakres 3040 V DC pozwalają na zastosowanie z modułami LED odpowiadającymi tym parametrom.
Izolowana konstrukcja jest odpowiednia do elektrycznie odseparowanego zasilania obciążenia LED.
Zintegrowane zabezpieczenia przeciwzwarciowe i przed przerwą w obwodzie zmniejszają ryzyko uszkodzenia w przypadku awarii.
Wymiary 140 × 44 × 30 mm ułatwiają ocenę możliwości montażu podczas wymiany w istniejącej oprawie.
Podane certyfikaty bezpieczeństwa i EMC wspierają zastosowanie w aplikacjach oświetleniowych wymagających sprawdzonych elementów zasilających.
Instrukcja instalacji i obsługi
Przed instalacją sprawdź zgodność prądu wyjściowego 1300 mA i zakresu napięć 3040 V DC z zastosowanym obciążeniem LED.
Podłączaj obciążenie LED z zachowaniem prawidłowej polaryzacji do zacisków wyjściowych zasilacza.
Zasilacz należy instalować w środowisku bez kondensacji i z dala od źródeł nadmiernego ciepła.
Montaż należy przeprowadzić w taki sposób, aby przewody zasilające nie były naprężone i zapewnione było odprowadzanie ciepła roboczego.
Produkt przeznaczony jest do profesjonalnego montażu przez osobę posiadającą odpowiednie kwalifikacje elektrotechniczne.
Ostrzeżenia dotyczące bezpieczeństwa
Urządzenie pracuje pod napięciem sieciowym 220240 V AC; niewłaściwa obsługa może spowodować porażenie prądem.
Instalację, wymianę i kontrolę należy przeprowadzać wyłącznie przy odłączonym zasilaniu.
Nie podłączaj zasilacza do obciążenia LED o nieodpowiednim prądzie lub zakresie napięć.
Nie przykrywaj zasilacza materiałami, które mogą pogorszyć odprowadzanie ciepła.
Nie używaj produktu z uszkodzoną mechanicznie obudową, przewodami lub zaciskami.
Zasilacz nie jest przeznaczony do pracy w wilgotnym środowisku z kondensacją.
