Descrizione

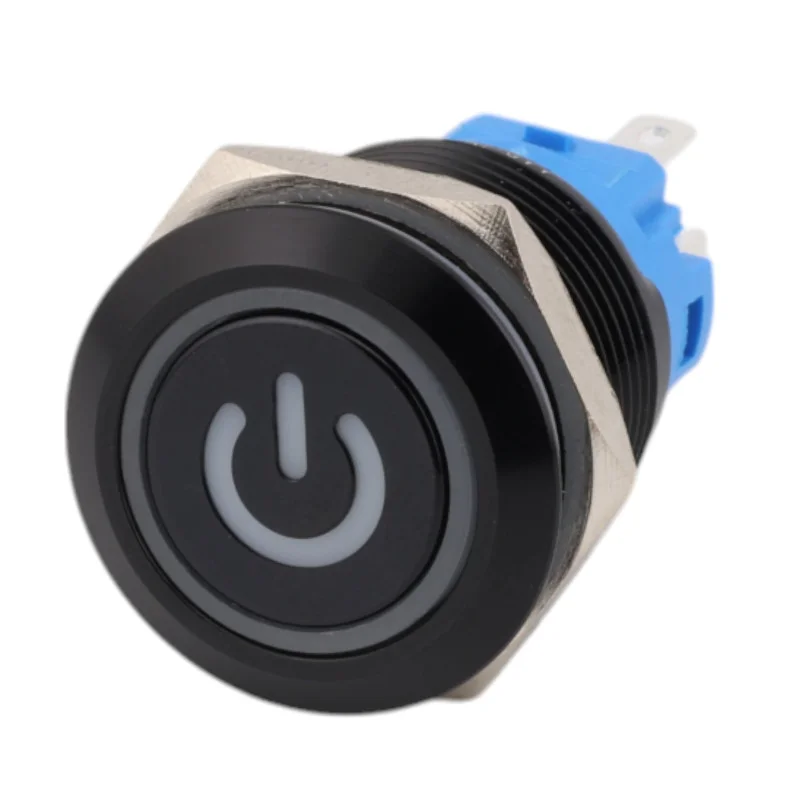

Metalowy przełącznik przyciskowy do montażu panelowego z płaską główką i zintegrowaną diodą LED w pierścieniu. Przeznaczony do zastosowań wymagających wytrzymałej konstrukcji, wyraźnego wskazania stanu oraz standardowego montażu w otworze 19 mm. Wersja w kolorze czarnym z piktogramem WŁ./WYŁ., dostarczana bez przewodów przyłączeniowych.
Dane techniczne
Typ: metalowy przełącznik przyciskowy (panelowy)
Numer modelu: HY-NY-19
Kolor: czarny
Aresztowanie: nie
Otwór montażowy: 19 mm
Gwint: M19x1
Styki: 1NO1NC
Maksymalny prąd: 4 A
Maksymalne napięcie: 265 V
Stopień ochrony: IP65
Wskaźnik: Pierścień LED (Ring LED) + piktogram
Warianty kolorów diod LED (w zależności od projektu): biały, żółty, czerwony, niebieski, zielony
Napięcie diody LED (w zależności od wersji): 36 V, 1224 V lub 110220 V
Materiał styków: styki srebrne
Materiał korpusu: obudowa metalowa, osłona niklowana (miedź)
Podstawa: konstrukcja samogasnąca
Temperatura pracy: -25 °C do +80 °C
Podłączenie: zaciski bez przewodów
Oznaczenie na czole: piktogram WŁ./WYŁ.
Funkcje i cechy
Płaska głowica z podświetlanym pierścieniem zapewniającym wyraźne wskazanie
Konstrukcja metalowa odpowiednia do instalacji narażonych na obciążenia mechaniczne
Montaż panelowy z nakrętką, rozmiar standardowy 19 mm
Kombinacja styków 1NO1NC do elastycznego okablowania
Stopień ochrony IP65 umożliwiający stosowanie w zapylonym środowisku i w przypadku zraszania wodą
Idealny dla
Panele sterowania maszynami i urządzeniami
Szafy i obudowy przemysłowe
Sterowanie mocą i funkcjami z wymaganiem wskazania stanu
Automatyka, wyposażenie warsztatowe i stanowiska testowe
Zawartość opakowania
1x przycisk panelowy HY-NY-19 (bez przewodów połączeniowych)
Dlaczego warto wybrać ten produkt?
Standardowe mocowanie 19 mm i gwint M19x1 do typowych zastosowań panelowych
Zintegrowany wskaźnik LED w pierścieniu, możliwość wyboru napięcia i koloru diody LED w zależności od projektu
Trwała metalowa obudowa i stopień ochrony IP65 do pracy w bardziej wymagających warunkach
Kombinacja styków 1NO1NC do uniwersalnego zastosowania w obwodach sterowania
Instrukcja instalacji i obsługi
Przed montażem należy sprawdzić, czy średnica otworu wynosi 19 mm i czy jest wystarczająco dużo miejsca na korpus przełącznika i zaciski.
Dokręć nakrętkę odpowiednio, aby nie uszkodzić panelu lub gwintu.
Przed podłączeniem należy sprawdzić wymagane napięcie diody LED i poprawność podłączenia zacisków NO/NC zgodnie z oznaczeniami na obudowie przełącznika.
Informacja o bezpieczeństwie
Praca z napięciem 220250 V AC lub wyższym niż 60 V DC wiąże się z ryzykiem porażenia prądem. Montaż i serwis powinny być wykonywane wyłącznie po odłączeniu zasilania i przez osobę wykwalifikowaną.
Należy przestrzegać odległości izolacyjnych, bezpieczników i wymagań odpowiednich norm dotyczących danego zastosowania.
Schemat okablowania
