Descrizione

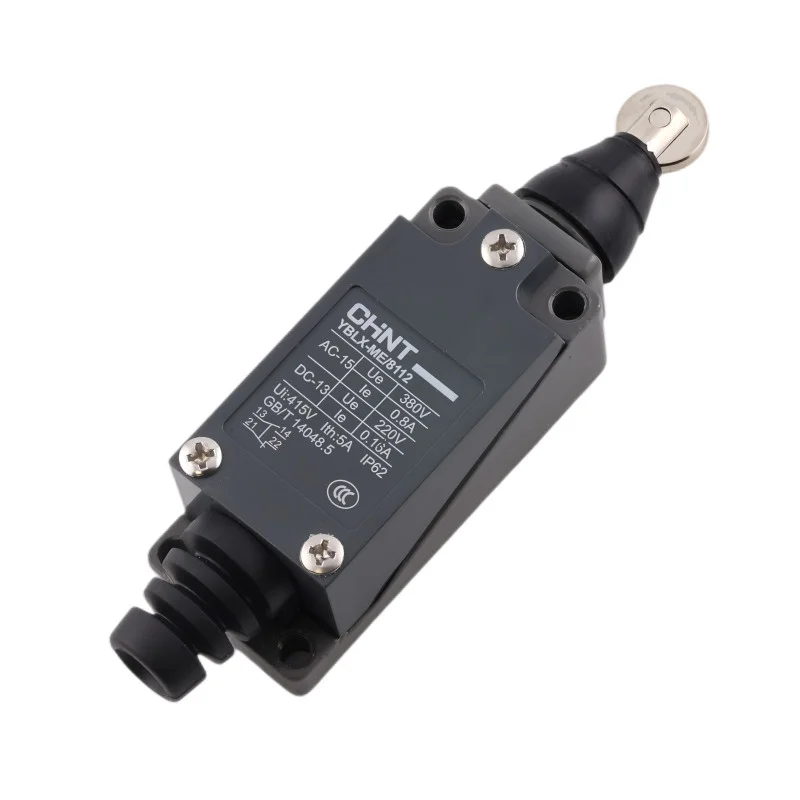

Wyłącznik krańcowy CHND YBLX-ME/8112 to elektromechaniczny wyłącznik pozycyjny z prostą rolką, przeznaczony do wykrywania położenia krańcowego i sterowania ruchem w zastosowaniach przemysłowych. Służy do niezawodnej sygnalizacji położenia krańcowego, blokowania ruchu i sterowania sekwencyjnego mechanizmów maszyn.
Dane techniczne
Model: YBLX-ME/8112
Typ głowicy sterującej: rolka prosta
Styki: 1NO + 1NC
Maksymalna siła robocza (OF): 20 N
Maksymalny skok roboczy (PT): 5 mm
Minimalna różnica skoku (OT): 2 mm
Napięcie znamionowe izolacji (Ui): 380 V
Kategoria użytkowania AC-15: Ue 380 V, Ie 0,8 A
Kategoria użytkowania DC-13: Ue 220 V, Ie 0,2 A
Stopień ochrony: IP62
Wymiary korpusu: wysokość 120 mm (maks.), szerokość 28,5 mm (maks.), głębokość 28 mm (maks.)
Rozstaw montażowy: 56 mm
Otwory montażowe: 2x Ø4,1 mm
Gwinty do montażu/elementów: 2x M5
Średnica koła pasowego: Ø13 mm
Funkcje i cechy
Sterowanie mechaniczne z rolką prostą do wykrywania ruchu krzywek, ograniczników i części przesuwnych
Połączenie styku normalnie zamkniętego i normalnie otwartego (1NC + 1NO) do sterowania i sygnalizacji
Kompaktowa metalowa konstrukcja odpowiednia do środowisk przemysłowych
Nadaje się do obwodów sterowania kategorii AC-15 i DC-13
Idealny dla
Położenia krańcowe mechanizmów liniowych i obrotowych
Maszyny przemysłowe, przenośniki, urządzenia pakujące i montażowe
Sygnalizacja położenia w automatyce i sterowaniu maszynami
Zastosowania, w których wymagane jest mechaniczne wykrywanie ruchu
Zawartość opakowania
Wyłącznik krańcowy CHINT YBLX-ME/8112
Dlaczego warto wybrać ten produkt?
Standaryzowana konstrukcja wyłącznika krańcowego do zastosowań przemysłowych
Styki 1NO + 1NC umożliwiają elastyczne okablowanie w obwodach sterowania
Konstrukcja mechaniczna z prostym wałkiem nadaje się do wielokrotnego wykrywania położenia
Jasno zdefiniowane kategorie użytkowania energii elektrycznej AC-15 i DC-13
Instrukcja instalacji i obsługi
Zamontuj wyłącznik na twardym podłożu i upewnij się, że element sterujący jest obciążony zgodnie z określonym kierunkiem ruchu mechanizmu.
Podczas podłączania należy sprawdzić działanie styków 1NO i 1NC oraz wybrać właściwe zaciski zgodnie z wymaganą logiką sterowania.
Aby zapobiec nadmiernemu obciążeniu sterownika, należy zastosować odpowiednie ograniczniki mechaniczne.
Informacja o bezpieczeństwie
Instalację i podłączanie należy wykonywać wyłącznie po odłączeniu zasilania i przez osobę wykwalifikowaną.
W obwodach z niebezpiecznym napięciem nieprawidłowa instalacja może skutkować porażeniem prądem lub uszkodzeniem sprzętu.
Należy przestrzegać wymagań dotyczących bezpieczników oraz zabezpieczeń przed zwarciami i przeciążeniami.
