Descrizione

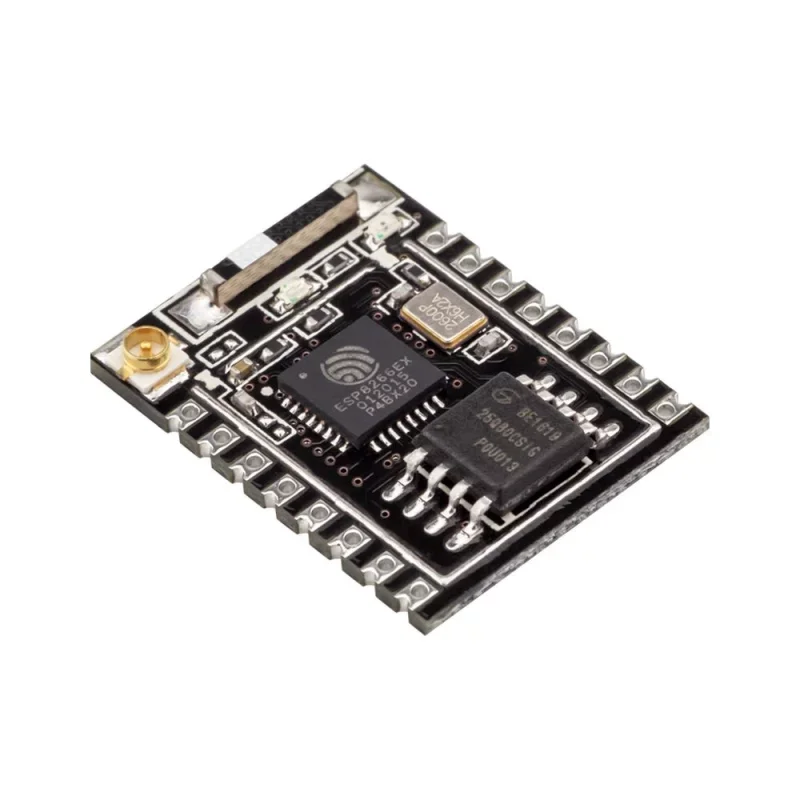

ESP8266-chipmodulen är ett högintegrerat chip som är utformat för att möta behoven i den nya uppkopplade världen. Den erbjuder en komplett och omfattande lösning för Wi-Fi-nätverk, så att du antingen kan vara värd för en applikation eller dra nytta av alla nätverksfunktioner från en annan trådlös implementering.
Det ESP8266-chip som används har en integrerad mikrokontroller som du kanske inte behöver använda. Om du använder den behöver du inte ansluta Arduino alls. Kortet har 9 GPIO-portar och en UART (RXD TXD).
Om du ansluter en digital termometer/humidistat till den här modulen kan du konfigurera WIFI som en DHCP-klient och visa temperaturen på din mobil, dator eller var som helst på internet!
Specifikationer:
Extremt liten PCB-storlek
Det finns en kontakt på PCB:n för extern antenn
Integrerad RF-switch, balun, 24dBm PA, DCXO och PMU
Integrerad RISC-processor, On-chip-minne och gränssnitt för externt minne
Modulen innehåller ett program för kommunikation via seriell länk med hjälp av enkla AT-kommandon
QOS-hantering
Integrerad WEP-, TKIP-, AES- och WAPI-kryptering och -säkerhet
Stödjer APSD för VoIP-tillämpningar
Nätverk:
802.11 b/g/n
Wi-Fi Direct (P2P), soft-AP
Integrerad TCP/IP-stack
Integrerad TR-switch, balun, LNA
Integrerade PLL:er, styrenheter, DCXO:er och strömförsörjningsenheter
+ 19,5 dBm uteffekt i 802.11b
Integrerad 32-bitars CPU kan användas som applikationsprocessor
SDIO 1.1/2.0, SPI, UART
STBC, 1×1 MIMO, 2×1 MIMO
A-MPDU- och A-MSDU-aggregering och 0,4 ms bevakningsintervall
Strömförbrukning i viloläge Stödjer 3 lägen: AP, STA, AP+STA
Överföringsavstånd: Upp till 400 m (på öppet område).
Strömförsörjningsspänning: 3,3V DC
Driftström: Upp till 300 mA
Driftstemperatur: -10 till 60 °C
Mått: 21,2x16x5 mm
Vikt: 4g
Varning:
VARNING: Anslut inte direkt till 5V RX- och TX-UART-signaler (. från USB-UART-konverterare) – modulen skadas.
Detta är en kraftfull WIFI-version med god genomströmning i miljön. På toppar kan strömförbrukningen vara ganska hög. Den behöver minst 300 mA. Arduino Unos 3,3 V strömförsörjning räcker inte till för att driva denna modul. Du måste tillhandahålla den separat.
