Descrizione

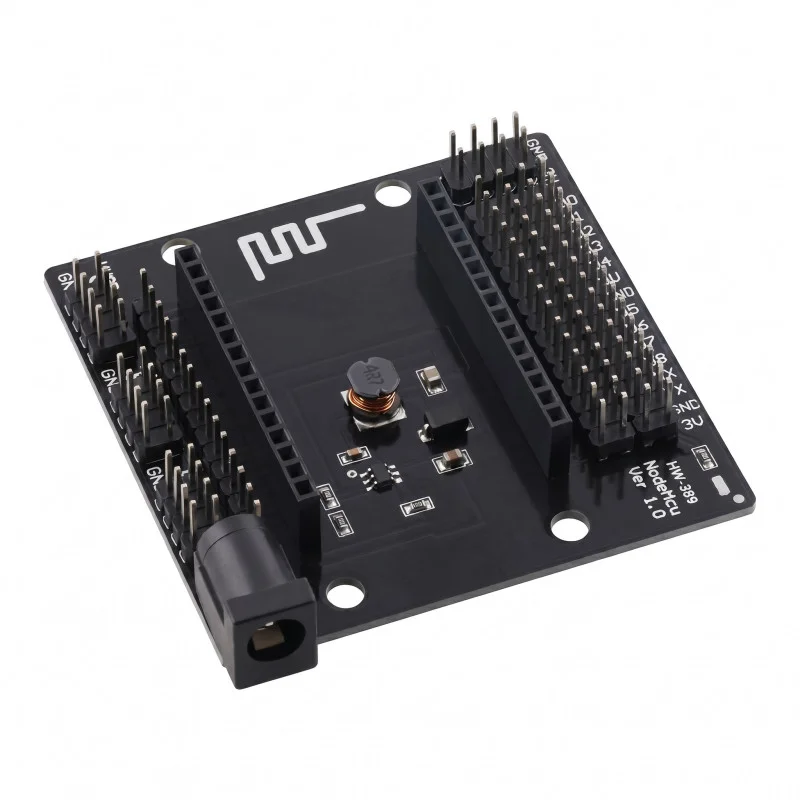

NodeMCU ESP8266 -kehityskorttien virtalähde toimii taustalevynä moduulin asentamista ja sen nastojen tuomista varten helposti saavutettaviin liitinriveihin. Tasavirtatulolla varustettu rakenne helpottaa virransyöttöä ja testausta laboratorio-, kehitys- ja prototyyppisovelluksissa. Kortti on suunniteltu toimimaan NodeMCU-moduulien kanssa alustassa käytettyjen liittimien asettelua vastaavassa muodossa.
Tekniset tiedot
Tuotetyyppi: moduulipohja/taustalevy NodeMCU ESP8266:lle
Virtalähde: DC-virtaliitin
Tuettu virtalähde tuotedokumentaation mukaan: 624 V DC
Moduulin asennusliitäntä: pari liitäntää NodeMCU-kehityskortin asettamista varten
Signaalien lähtö pinnilistoille: GND, 3V, D0, D1, D2, D3, D4, D5, D6, D7, D8, RX, TX
Sivussa olevat lisävirtalähteet: USB, 5V, 4V, GND
Merkintä piirilevyllä: NodeMcu Base Ver 2.0
Levyn mitat: 60 × 59,8 mm
Korkeus: 16 mm
Kiinnitysreiät: 4 kpl
Toiminnot ja ominaisuudet
Se mahdollistaa NodeMCU-moduulin mekaanisen asentamisen kantoihin ilman, että moduulia tarvitsee juottaa suoraan emolevyyn.
Se syöttää moduulin virta- ja datanastat moninastaisiin liittimiin, mikä helpottaa oheislaitteiden ja mittauslaitteiden liittämistä.
Sisältää tasavirtatulon ulkoista virransyöttöä varten jalustaan.
Levyllä on merkkivalo, joka ilmoittaa virran saatavuudesta.
Kiinnitysreikien ansiosta laite on helppo kiinnittää tukevasti laitteeseen tai työtasolle.
Nastojen kuvaus on painettu suoraan piirilevylle, mikä helpottaa niiden suuntaamista johdotusta varten.
Ihanteellinen
projektien kehittäminen ja testaus NodeMCU ESP8266:lla
IoT-laitteiden prototyyppien
laboratorio- ja opetuskäyttöön
antureiden, tietoliikennemoduulien ja muiden oheislaitteiden kytkeminen NodeMCU-kehityskorttiin
Pakkauksen sisältö
1x NodeMCU-jalusta DC-tulolla
Miksi valita tämä tuote?
Se tarjoaa NodeMCU-kehityskortin selkeän nastajärjestyksen helposti saavutettaviin liitinriveihin.
Se mahdollistaa virransyötön ulkoisesta tasavirtalähteestä ilman erillisiä virtaliitäntöjä jalustan ulkopuolella.
Moduulin mekaaninen kiinnitys kantoihin yksinkertaistaa piirilevyn vaihtamista kehityksen ja testauksen aikana.
Kompakti muotoilu sopii työtyöpöytiin, kehityskalusteisiin ja prototyyppeihin integrointiin.
Asennus- ja käyttöohjeet
Asenna NodeMCU-moduuli vain, kun virta on katkaistu.
Ennen ulkoisen virtalähteen kytkemistä tarkista tälle jalustalle määritetty napaisuus ja tulojännitealue.
Kun asennat moduulia, varmista nastojen oikea suunta kantoihin nähden ja piirilevyn kuvauksen mukaisesti.
Kytke oheislaitteet piirilevyn yksittäisten nastojen merkintöjen mukaisesti.
Turvallisuushuomautus
Väärä virtaliitäntä voi vahingoittaa jalustaa, asennettua moduulia ja kytkettyjä laitteita.
Älä oikosulje virta- tai dataliittimiä.
Käytä korttia sähköä johtamattomassa ja kuivassa ympäristössä.
Kehitysvaiheessa ja laitteeseen integroitaessa on tärkeää noudattaa yksittäisten nastojen oikeaa sähköliitäntää ja kuormitusta käytetyn NodeMCU-moduulin mukaisesti.
Tuote on tarkoitettu elektroniikkakehitykseen ja prototyyppien valmistukseen; asennuksen lopulliseen laitteeseen tulee suorittaa elektroniikkaosaamisen omaava henkilö.
