Descrizione

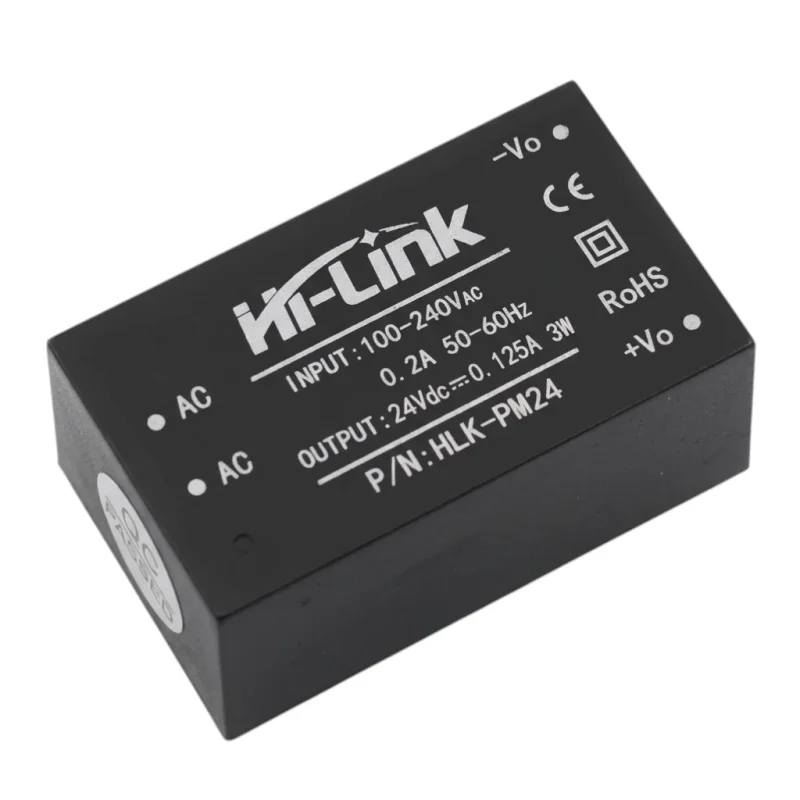

Hi-Link HLK-PM24 -virtalähdemoduulia käytetään muuntamaan verkkovirran vaihtojännite 24 V:n tasajännitteeksi. Se on kompakti AC-DC-moduuli, joka on suunniteltu integroitavaksi elektronisiin laitteisiin, ohjauspiireihin ja muihin sovelluksiin, joissa tarvitaan pieni integroitu virtalähde galvaanisesti erotetulla lähdöllä.
Tekniset tiedot
Malli: HLK-PM24
Tyyppi: AC-DC-virtalähdemoduuli
Nimellisteho: 3W
Lähtöjännite: 24 V DC
Lähtövirta: 0,125 A
Tulojännite: 100240 V AC
Tulojännitealue: 90264 V AC
Tulotaajuus: 5060 Hz
Rakenne: eristetty kytkentävirtalähdemoduuli
Asennusmalli: moduuli asennettavaksi laitteeseen
Toiminnot ja ominaisuudet
Vaihtovirtajännitteen muuntaminen stabiloiduksi tasajännitteeksi elektronisten piirien virransyöttöä varten.
Kompakti suljettu rakenne, joka sopii integroitavaksi piirilevylle tai laitteeseen.
Eristetty rakenne erottaa tulo- ja lähtöosat.
Modulaarinen rakenne yksinkertaistaa sisäänrakennetun virtalähteen suunnittelua ilman erillisen verkkomuuntajan käyttöä.
Tarkoitettu kiinteään asennukseen osaksi elektroniikkalaitteita.
Ihanteellinen
Sisäänrakennetut virtalähteet elektronisille laitteille.
Ohjaus- ja automaatiomoduulit.
Virtalähde 24 V DC:tä vaativille piireille.
Teollisuus- ja harrasteelektroniikka verkkovirtakäyttöisten laitteiden suunnittelussa.
Pakkauksen sisältö
1 x Hi-Link HLK-PM24 -virtalähdemoduuli
Miksi valita tämä tuote?
Selkeästi määritellyt lähtöparametrit 24 V DC ja 0,125 A.
Laaja tulojännitealue yleiskäyttöön.
Eristetty rakenne sopii sisäänrakennettuihin virtalähteisiin.
Kompakti modulaarinen ratkaisu ilman tarvetta suunnitella omaa virtalähdettä alusta alkaen.
Asennus- ja käyttöohjeet
Asenna moduuli vain laitteeseen tai koteloon, joka suojaa jännitteisten osien kosketukselta.
Johdotusta suunnitellessasi varmista, että tuloliittimien AC ja lähtöliittimien DC-navat on kytketty oikein.
Varmista tehomoduulin toiminnan kannalta riittävä jäähdytys ja asianmukaiset asennusolosuhteet.
Suorita asennus virta katkaistuna.
Tuote on tarkoitettu ammattimaiseen asennukseen.
Turvallisuushuomautus
Moduuli toimii 100240 V AC:n verkkojännitteellä, mikä aiheuttaa sähköiskun vaaran.
Väärä kytkentä voi johtaa oikosulkuun, ylikuumenemiseen tai liitetyn laitteen vaurioitumiseen.
Älä peitä moduulia lämmöneristysmateriaalilla äläkä käytä sitä olosuhteissa, jotka estävät lämmön haihtumisen.
Älä käytä mekaanisten vaurioiden, kosteuden altistumisen tai eristysvaurioiden jälkeen.
Asennuksen ja käyttöönoton saa suorittaa ainoastaan henkilö, jolla on asianmukaiset sähköalan pätevyydet.
