Descrizione

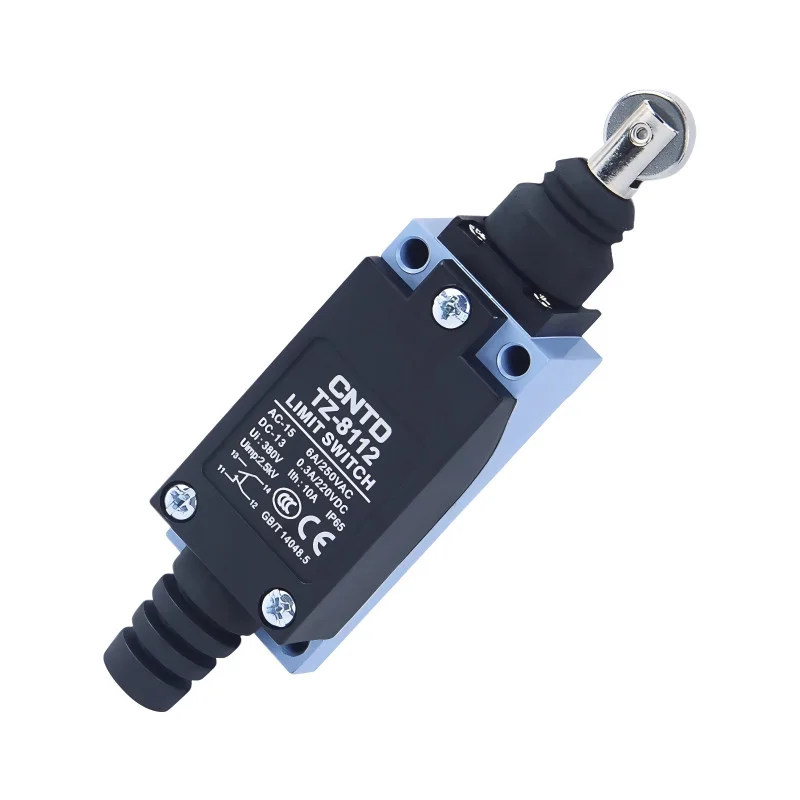

A TZ-8 sorozatú CNTD TZ-8112 végálláskapcsoló egy ipari mechanikus végálláskapcsoló egyenes görgős dugattyúval, amelyet a véghelyzetek és mechanikus ütközők pontos és megismételhető érzékelésére terveztek. A görgős kialakítás csökkenti a súrlódást és a kopást a mozgó alkatrészekkel való érintkezéskor, ami sima kapcsolást és hosszú élettartamot biztosít még nagy ciklusszám esetén is.
Műszaki adatok
Típus: mechanikus végálláskapcsoló
Modell: TZ-8112
Működtető: egyenes görgős dugattyú
Érintkező elrendezés: 1× NO + 1× NC (kettős áramkör)
Működési sebesség: 5 mm/s – 0,5 m/s
Érintkező ellenállás: max. 25 m
Szigetelési ellenállás: min. 100 M (500 VDC feszültségnél)
Átütési szilárdság: 1500 VAC / 1 perc
Mechanikai élettartam: 1 000 000 ciklus
Elektromos élettartam: több mint 500 000 kapcsolási ciklus
Üzemi hőmérséklet: -20°C és +70°C között
Relatív páratartalom: 95% relatív páratartalom
Védelem: IP65
Test méretei: 29 × 27 × 115 mm
Súly: 140 g
Névleges feszültségek és áramok
| Rezisztív (AC) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Rezisztív (DC) | 830 V egyenfeszültség | 5 A | 5 A |
| 125 V egyenfeszültség | 0,4 A | 0,4 A | |
| 250 V egyenáram | 0,2 A | 0,2 A | |
| Indukció (AC) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktív (DC) | 830 V egyenfeszültség | 4 A | 4 A |
| 125 V egyenfeszültség | 3 A | 3 A | |
| 250 V egyenáram | 3 A | 3 A | |
| Túlfeszültség-áram | 12 A | 24 A |
Funkciók és jellemzők
Egyenes görgő, amely csökkenti a súrlódást és a mechanikai kopást
Sima és precíz váltás lineáris mozgás közben
Dupla rugós érintkezőmechanizmus a hosszú élettartamért
Masszív alumíniumötvözetből és megerősített műanyagból készült ház
Víz-, por- és olajálló (IP65)
Stabil elektromos paraméterek mind AC, mind DC alkalmazásokhoz
Ideális a következőkhöz:
Ipari automatizálás
Szállítószalag-rendszerek
CNC és szerszámgépek
Összeszerelő és csomagoló sorok
Véghelyzetek és ütközők pontos érzékelése minimális kopással
A csomag tartalma
Végálláskapcsoló CNTD TZ-8112
Miért válassza ezt a terméket?
A névleges feszültségek és áramok áttekinthető táblázata
Nagy mechanikai és elektromos tartósság
Görgős kialakítás a csökkentett kopás érdekében
Megbízható működés igényes ipari körülmények között
A CNTD TZ-8 sorozat bizonyított minősége
