Descrizione

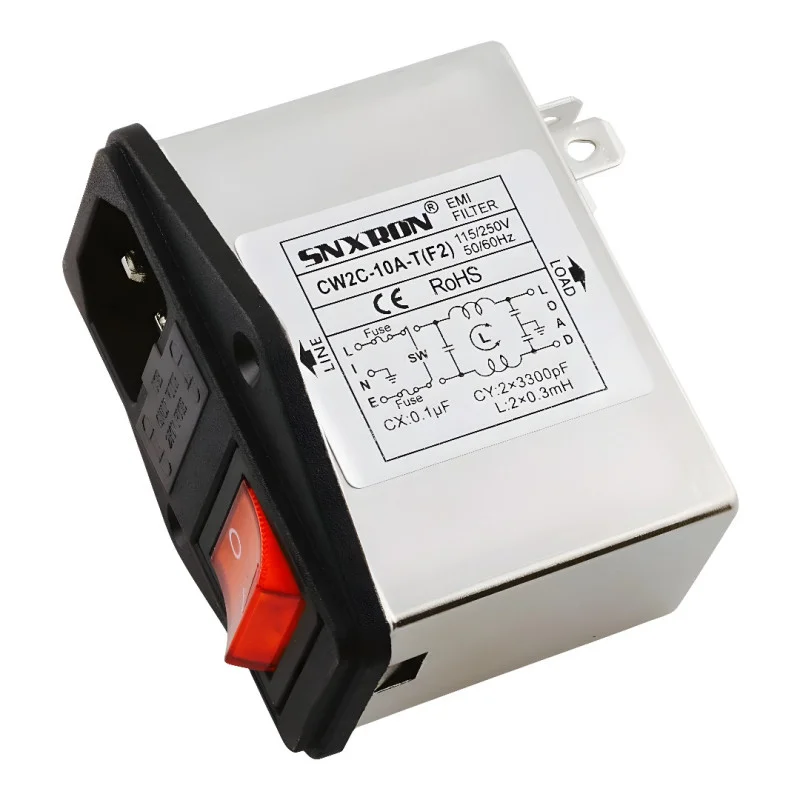

Paneeliin asennettava verkkovirransyöttömoduuli, jossa on IEC C14 -liitäntä, EMI-suodatin ja valaistu keinukytkin. CW2C-10A-T(F2) -versio on tarkoitettu laitteiden virransyöttöön, joissa vaaditaan häiriöiden vaimennusta verkossa ja integroitua suojausta kaksoissulakkeen (F2) avulla. Asennus on suunniteltu paneelin kiinnitysreikään.
Tekniset tiedot
Malli: CW2C
Tyyppi: IEC-pistokkeen tyyppinen tehosuodatin (verkkovirran EMI-suodatin IEC-pistokkeella)
Nimellisjännite: 115/250 VAC
Nimellisvirta: 3A, 6A, 10A (versiosta riippuen)
Vaihto: punainen taustavalolla
Käyttötaajuus: 50/60 Hz
Suojaus: kaksoissulakesuojaus (F2)
Tulotyyppi: IEC C14
Liitäntä: yksivaiheinen
Vuotovirta: < 0,5 mA
Käyttölämpötila: -25 – +85 °C
Ilmastoluokka: 25.08.2021
Materiaali/muotoilu: nikkelipinnoitettu kotelo
Mitat (asiakirjojen mukaan): 66 × 52 × 58 mm
Sertifiointi (asiakirjojen mukaan): CE, RoHS
Asennus: asennus paneelin kiinnitysreikään
Toiminnot ja ominaisuudet
Integroitu EMI-suodatin vähentää korkeataajuisia häiriöitä laitteen virransyötössä
IEC C14 -tuloliitin ja keinukytkin yhdessä moduulissa
Kaksinkertainen sulakesuojaus (F2) virransyötön haaroitussuojaukseen laitteen suunnittelun mukaisesti
Sopii vakioverkkosovelluksiin 115/250 VAC @ 50/60 Hz
Paneelikiinnitys nopeaa asennusta varten laitekaappiin
Ihanteellinen
Teollisuus- ja laboratoriolaitteiden virransyöttö
Mittauslaitteiden ja ohjausyksiköiden virransyöttö
Laitteet, jotka vaativat IEC-virtajohdon, kytkimen ja verkkovirran EMI-suodattimen yhdistelmän
Palvelu- ja tuotantokäyttö sähköpaneelien suunnittelussa ja kokoonpanossa
Pakkauksen sisältö
1× paneeli IEC-tulosuodatin CW2C päälle/pois-kytkimellä
Miksi valita tämä tuote?
Useiden toimintojen kompakti integrointi (IEC C14 + kytkin + EMI-suodatin + sulakesuojaus) yhteen paneelielementtiin
Yleisille verkkovirtalähteille 115/250 VAC ja enintään 10 A:n kuormitukselle sopivat parametrit
Paneeliasennus yksinkertaistaa laitteen virransyötön suunnittelua
Listatut sertifikaatit (CE, RoHS) saatavilla olevien asiakirjojen mukaisesti
Asennus- ja käyttöohjeet
Asenna paneelin vastaavaan kiinnitysreikään ja varmista mekaaninen tukevuus kaapin rakenteen mukaisesti.
Varmista LINJA- (L), NOLLA- (N) ja PE-johtimien oikea kytkentä moduulin merkintöjen ja laitteen kytkentäkaavion mukaisesti.
Kytke lähtöpuoli (KUORMA) laitteen virtapiiriin; kytke tulopuoli verkkovirtaan.
Valitse ja asenna sulakkeet sovellusvaatimusten ja laitteen suunnittelurajoitusten mukaisesti.
Turvallisuushuomautus
Tuote on suunniteltu toimimaan enintään 250 VAC:n verkkojännitteellä. Väärin tehty asennus voi aiheuttaa sähköiskun tai vahingoittaa laitetta.
Asennuksen ja liitännän saa suorittaa vain pätevä henkilö sovellettavien standardien ja määräysten mukaisesti.
Ennen toimenpiteitä irrota laite virtalähteestä ja varmista, että jännitettä ei ole.
Varmista PE-suojajohtimen luotettava liitäntä.
