Descrizione

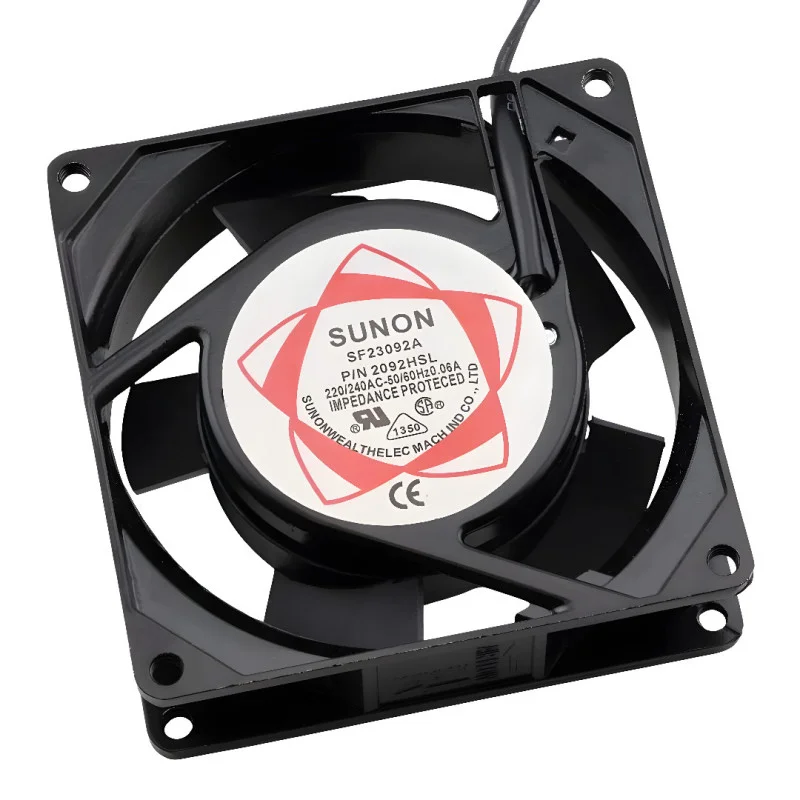

Axiálny ventilátor SF23092A (P/N N2092HSL) je určený pre nútené chladenie elektronických zariadení a rozvádzačov napájaných zo siete. Vďaka napájaniu 220240V AC je vhodný pre aplikácie, kde nie je k dispozícii pomocné DC napätie a kde je požadované stabilné prúdenie vzduchu v kompaktnom formáte 92×92×25 mm.
Technické špecifikácie
Model: SF23092A (P/N N2092HSL)
Typ: axiálny AC ventilátor
Napájacie napätie: AC 220240 V
Pracovné napätie: 220 V (rozsah 185245 V)
Frekvencia siete: 50/60 Hz
Rozmery: 92 × 92 × 25 mm
Príkon: 13/11 W (50/60 Hz)
Otáčky: 2250/2750 ot./min (50/60 Hz)
Prietok vzduchu: 29/36 CFM
Hlučnosť: 32/37 dB(A)
Hmotnosť: 280 g
Ložiská: dvojité guličkové (double balls)
Rám: hliníková zliatina (liaty), čierno lakovaný, odolnosť proti korózii a vlhkosti
Obežné koleso: vstrekované, PBT + 30% sklené vlákno, VO (samozhášavé prevedenie)
Izolácia vinutia: smaltovaný vodič, teplotná trieda B (120 °C)
Izolačný odpor:> 500 M
Skúška elektrickej pevnosti: 1500 V / 1 min, zvodový prúd 0,5 mA
Teplota okolia (podľa podkladov): -50 °C
Funkcie a vlastnosti
Napájanie priamo zo siete AC 220240 V pre štandardné priemyselné inštalácie
Dvojité guličkové ložiská pre dlhodobú prevádzku a vyššiu mechanickú odolnosť
Kompaktný rozmer 92×92×25 mm pre montáž do prístrojových skríň a zariadení s obmedzeným priestorom
Rám z hliníkovej zliatiny s povrchovou úpravou pre zvýšenú odolnosť voči vlhkosti a korózii
Materiál lopatiek PBT so skleným vláknom a samozhášavou klasifikáciou (VO podľa podkladov)
Ideálne pre
Chladenie rozvádzačov, napájacích zdrojov a priemyselných riadiacich systémov
Ventiláciu elektronických skríň a prístrojových boxov napájaných zo siete
Chladenie výkonových prvkov, meničov, UPS a laboratórnych zariadení
Všeobecné nútené prúdenie vzduchu v technických aplikáciách
Obsah balenia
1× axiálny ventilátor SF23092A (P/N N2092HSL)
Prečo zvoliť tento produkt
Overiteľné parametre z podkladov: rozmer 92×92×25 mm, AC 220240 V, 50/60 Hz, prietok a hlučnosť
AC prevedenie eliminuje potrebu samostatného DC napájania
Konštrukcia s hliníkovým rámom a guličkovými ložiskami je vhodná pre nepretržitú technickú prevádzku
Elektrická pevnosť a izolačné parametre uvedené výrobcom podporujú použitie v sieťových aplikáciách
Pokyny na inštaláciu a prevádzku
Pri montáži dodržte smer prúdenia vzduchu podľa orientácie ventilátora v zariadení.
Zaistite dostatočný prierez vodičov a mechanické odľahčenie prívodu, aby nedochádzalo k namáhaniu svoriek/vývodov.
Pre stabilnú prevádzku rešpektujte uvedený rozsah napájacieho napätia a sieťovú frekvenciu 50/60 Hz.
V prašnom prostredí odporúčame použiť filtračnú mriežku a pravidelnú údržbu na zachovanie prietoku.
Bezpečnostné upozornenie
Produkt je napájaný zo siete AC 220240 V. Inštaláciu a servis vykonávajte iba pri odpojenom napájaní av súlade s platnými normami.
Nedotýkajte sa rotujúcich častí; pri montáži použite vhodnú ochrannú mriežku, pokiaľ je ventilátor prístupný.
Ventilátor nepoužívajte, ak je poškodený prívodný vodič, rám alebo obežné koleso.
