Descrizione

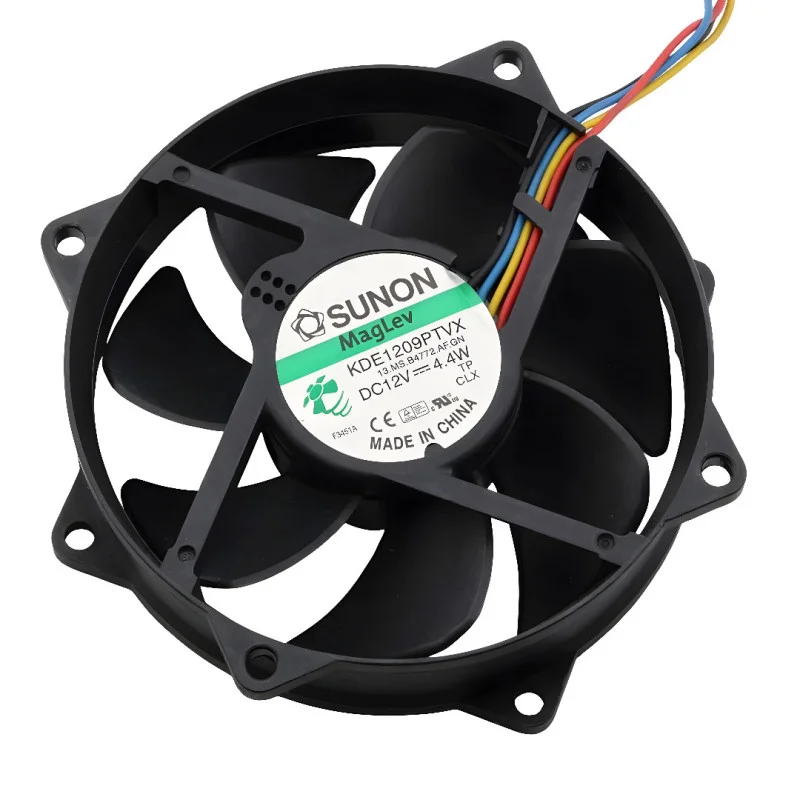

SUNON KDE1209PTVX aksialventilatoren er designet til tvungen køling af elektronik i begrænset plads, typisk til kølere, udstyrsskabe og industrielle applikationer. Takket være 4-lederforbindelsen med PWM-styring muliggør den jævn hastighedsregulering og leverer samtidig et omdrejningstællersignal til overvågning af driften.
Tekniske specifikationer
Model: KDE1209PTVX
Type: aksial DC-ventilator
Rammemål: 92 × 92 × 25 mm
Forsyningsspænding: 12 V DC
Nominel strøm: 0,37A
Nominelt strømforbrug: 4,4 W
Hastighed: 2300 o/min
Luftstrøm: 45 CFM
Statisk tryk: 7,11 mm H2O
Støj ved fuld hastighed: 2533 dBA
Støjniveau (lav tilstand/temperaturkontrol): 18-22 dBA
Tilslutning: 4 ledninger, 4-bens stik (PWM + omdrejningstæller)
Kabellængde: ca. 20 cm
Funktioner og egenskaber
PWM-hastighedskontrol for at optimere køling og støjforhold
Tachometrisk udgang til hastighedsovervågning (fejldiagnose, overvågning)
92 mm design egnet til kølere og skabspositioner med højere trykkrav
Velegnet til applikationer, der kræver højere statisk tryk (. tætte ribber i kølere, filtre)
Ideel til
Køling af CPU/GPU-kølere og strømforsyningsmoduler
Industrielle controllere, strømforsyninger og tvangsluftkonvertere
Kabinetventilation af udstyr med begrænset flow (gitre, filtre, kanaler)
Udskiftning af ventilatorer i kompatible enheder med 4-bens PWM-stik
Pakkens indhold
Ventilator SUNON KDE1209PTVX
Hvorfor vælge dette produkt?
Klart definerede elektriske parametre for 12 V DC strømforsyning
4-bens PWM-grænseflade til hastighedsregulering og integration i systemovervågning
Kompakt størrelse på 92 × 92 × 25 mm for bred kompatibilitet i elektroniske enheder
Kombination af flow og statisk tryk er selv egnet til restriktive kølere
Installations- og betjeningsvejledning
Bekræft mekanisk kompatibilitet (mål 92 × 92 × 25 mm) og luftstrømmens retning i henhold til pilene på ventilatorrammen.
Forsyn kun med 12 V DC, og dimensioner strømforsyningen til mindst den angivne strøm med en margin.
Til PWM-styring skal du bruge et 4-benet stik. Ved tilslutning til et andet system skal du kontrollere pinout og styresignalniveauer.
Sørg for fri luftgennemstrømning, og minimer forhindringer (gitre, filtre) i forhold til den nødvendige luftgennemstrømningshastighed.
Sikkerhedsmeddelelse
Ventilatoren er en roterende enhed; beskyt fingre og ledninger mod kontakt med rotorhjulet under drift.
Afbryd strømmen før installation eller service.
Overskrid ikke den nominelle spænding på 12 V DC; forkert strømforsyning kan resultere i beskadigelse af ventilatoren eller overdreven opvarmning.
