Descrizione

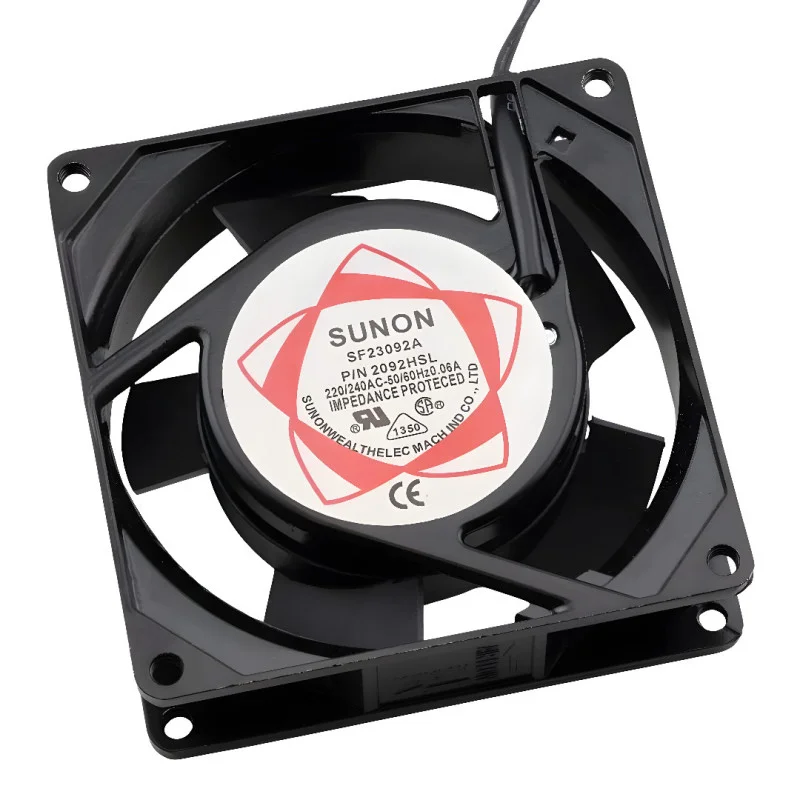

Le ventilateur axial SF23092A (réf. N2092HSL) est conçu pour le refroidissement forcé des appareils électroniques et des tableaux électriques alimentés par le secteur. Grâce à son alimentation de 220 à 240 V CA, il convient aux applications où une tension continue auxiliaire n’est pas disponible et où un flux d’air stable est requis, le tout dans un format compact de 92 × 92 × 25 mm.
Spécifications techniques
Modèle : SF23092A (P/N N2092HSL)
Type : ventilateur axial AC
Tension d’alimentation : 220-240 V CA
Tension de fonctionnement : 220 V (plage 185-245 V)
Fréquence du réseau : 50/60 Hz
Dimensions : 92 × 92 × 25 mm
Consommation électrique : 13/11 W (50/60 Hz)
Vitesse : 2250/2750 tr/min (50/60 Hz)
Débit d’air : 29/36 CFM
Niveau sonore : 32/37 dB(A)
Poids : 280 g
Roulements à billes doubles
Cadre : alliage d’aluminium moulé, peinture noire, résistant à la corrosion et à l’humidité
Turbine : moulée par injection, PBT + 30 % de fibres de verre, VO (version auto-extinguible)
Isolation de l’enroulement : fil émaillé, classe de température B (120 °C)
Résistance d’isolement :> 500 M
Test de rigidité diélectrique : 1 500 V / 1 min, courant de fuite 0,5 mA
Température ambiante (selon les documents) : -50 °C
Fonctions et caractéristiques
Alimentation électrique directe en courant alternatif 220-240 V pour les installations industrielles standard
Roulements à billes doubles pour une durée de vie prolongée et une résistance mécanique accrue
Dimensions compactes de 92 × 92 × 25 mm pour une installation dans les armoires électriques et les appareils à espace réduit.
Cadre en alliage d’aluminium avec traitement de surface pour une résistance accrue à l’humidité et à la corrosion
Matériau de la lame : PBT renforcé de fibres de verre et auto-extinguible (VO selon la documentation).
Idéal pour
Refroidissement des tableaux de distribution, des alimentations électriques et des systèmes de contrôle industriels
Ventilation des armoires électroniques et des coffrets d’instruments alimentés par le secteur
Refroidissement des éléments de puissance, des convertisseurs, des systèmes d’alimentation sans coupure (UPS) et des équipements de laboratoire
Flux d’air forcé général dans les applications techniques
Contenu de l’emballage
1 ventilateur axial SF23092A (P/N N2092HSL)
Pourquoi choisir ce produit ?
Paramètres vérifiables dans les documents : dimensions 92 × 92 × 25 mm, alimentation 220240 V CA, fréquence 50/60 Hz, débit et niveau sonore
La conception à courant alternatif élimine le besoin d’une alimentation CC séparée.
Sa construction, avec un cadre en aluminium et des roulements à billes, est adaptée à un fonctionnement technique continu.
Les paramètres de rigidité diélectrique et d’isolation spécifiés par le fabricant permettent une utilisation dans les applications réseau.
Instructions d’installation et d’utilisation
Lors de l’installation, respectez le sens de circulation de l’air en fonction de l’orientation du ventilateur dans l’appareil.
Assurez-vous d’une section de conducteur suffisante et d’un dégagement mécanique adéquat de l’alimentation afin d’éviter toute contrainte sur les bornes.
Pour un fonctionnement stable, respectez la plage de tension d’alimentation spécifiée et la fréquence du secteur de 50/60 Hz.
Dans les environnements poussiéreux, nous recommandons l’utilisation d’une grille de filtration et un entretien régulier pour maintenir le débit.
Avis de sécurité
Ce produit est alimenté par une tension alternative de 220 à 240 V. L’installation et la maintenance doivent être effectuées uniquement avec l’alimentation électrique déconnectée et conformément aux normes applicables.
Ne pas toucher les pièces rotatives ; utiliser une grille de protection adaptée lors du montage si le ventilateur est accessible.
Nutilisez pas le ventilateur si le cordon dalimentation, le cadre ou la turbine sont endommagés.
