Descrizione

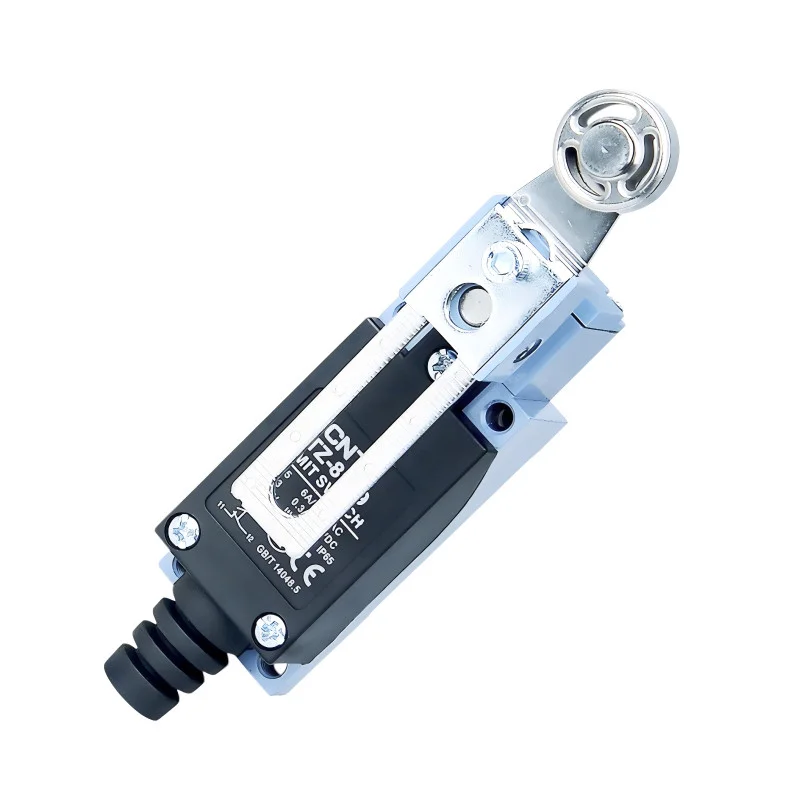

A TZ-8 sorozatú CNTD TZ-8109 végálláskapcsoló egy robusztus ipari mechanikus végálláskapcsoló, állítható karral, amely fémgörgőben végződik. Ez a kialakítás precíz helyzetérzékelésre szolgál oldalirányú vagy ferde megközelítés során, ahol sima érintkezésre, alacsony súrlódásra és nagy mechanikai ellenállásra van szükség. Az állítható kar lehetővé teszi a kapcsolási pont egyszerű beállítását az adott alkalmazásnak megfelelően.
Műszaki adatok
Típus: mechanikus végálláskapcsoló
Modell: TZ-8109
Vezérlő: állítható kar fémgörgővel
Érintkező elrendezés: 1× NO + 1× NC (kettős áramkör)
Működési sebesség: 5 mm/s – 0,5 m/s
Érintkező ellenállás: max. 25 m
Szigetelési ellenállás: min. 100 M (500 VDC feszültségnél)
Átütési szilárdság: 1500 VAC / 1 perc
Mechanikai élettartam: 1 000 000 ciklus
Elektromos élettartam: több mint 500 000 kapcsolási ciklus
Üzemi hőmérséklet: -20°C és +70°C között
Relatív páratartalom: 95% relatív páratartalom
Védelem: IP65
Test méretei: 29 × 27 × 129 mm
Súly: 160 g
Névleges feszültségek és áramok
| Rezisztív (AC) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Rezisztív (DC) | 830 V egyenfeszültség | 5 A | 5 A |
| 125 V egyenfeszültség | 0,4 A | 0,4 A | |
| 250 V egyenáram | 0,2 A | 0,2 A | |
| Indukció (AC) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktív (DC) | 830 V egyenfeszültség | 4 A | 4 A |
| 125 V egyenfeszültség | 3 A | 3 A | |
| 250 V egyenáram | 3 A | 3 A | |
| Túlfeszültség-áram | 12 A | 24 A |
Funkciók és jellemzők
Az állítható kar lehetővé teszi a kapcsolási pont pontos beállítását
Fém görgő az alacsony súrlódás és a nagy mechanikai ellenállás érdekében
Sima működés oldalirányú és ferde megközelítések során
Dupla rugós érintkezőmechanizmus a hosszú élettartamért
Masszív alumíniumötvözetből és megerősített műanyagból készült ház
Víz-, por- és olajálló (IP65)
Ideális a következőkhöz:
Ipari automatizálás
Szállítószalag- és anyagmozgató rendszerek
CNC és szerszámgépek
Csomagoló- és összeszerelő sorok
Oldalsó vagy ferde megközelítésű alkalmazások
A csomag tartalma
Végálláskapcsoló CNTD TZ-8109
Miért válassza ezt a terméket?
A névleges feszültségek és áramok áttekinthető táblázata
Nagy mechanikai és elektromos tartósság
Állítható kialakítás a rugalmas használat érdekében
Megbízható működés igényes ipari környezetben
A CNTD TZ-8 sorozat bizonyított minősége
