Descrizione

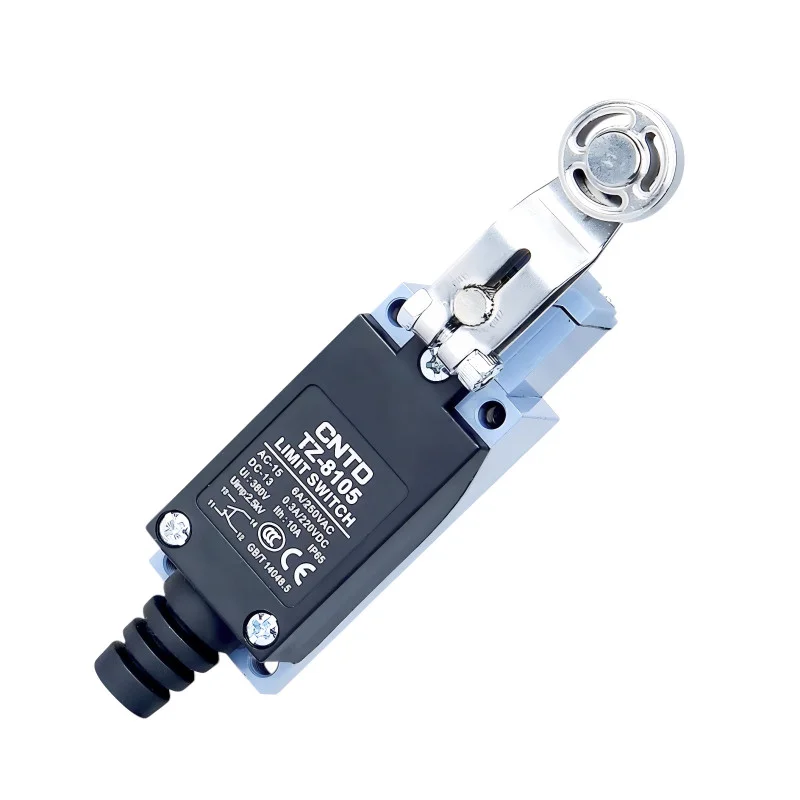

A TZ-8 sorozatú CNTD TZ-8105 végálláskapcsoló egy robusztus ipari mechanikus kapcsoló, függőleges karral, fémgörgővel lezárva. Ez a kialakítás ideális oldalirányú vagy ferde megközelítésű alkalmazásokhoz, ahol sima mozgásátvitel, alacsony súrlódás és nagy mechanikai ellenállás szükséges. A fémgörgő jelentősen csökkenti a kopást a gyakori ciklusok során, és hosszú élettartamot biztosít.
Műszaki adatok
Típus: mechanikus végálláskapcsoló
Modell: TZ-8105
Vezérlő: függőleges kar fémgörgővel
Érintkező elrendezés: 1× NO + 1× NC (kettős áramkör)
Működési sebesség: 5 mm/s – 0,5 m/s
Érintkező ellenállás: max. 25 m
Szigetelési ellenállás: min. 100 M (500 VDC feszültségnél)
Átütési szilárdság: 1500 VAC / 1 perc
Mechanikai élettartam: 1 000 000 ciklus
Elektromos élettartam: több mint 500 000 kapcsolási ciklus
Üzemi hőmérséklet: -20°C és +70°C között
Relatív páratartalom: 95% relatív páratartalom
Védelem: IP65
Méretek: 29 × 27 × 127 mm
Súly: 155 g
Névleges feszültségek és áramok
| Rezisztív (AC) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Rezisztív (DC) | 830 V egyenfeszültség | 5 A | 5 A |
| 125 V egyenfeszültség | 0,4 A | 0,4 A | |
| 250 V egyenáram | 0,2 A | 0,2 A | |
| Indukció (AC) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktív (DC) | 830 V egyenfeszültség | 4 A | 4 A |
| 125 V egyenfeszültség | 3 A | 3 A | |
| 250 V egyenáram | 3 A | 3 A | |
| Túlfeszültség-áram | 12 A | 24 A |
Funkciók és jellemzők
Függőleges kar, amely lehetővé teszi az oldalirányú mozgás megbízható átvitelét
Fém görgő az alacsony súrlódás és a nagy mechanikai ellenállás érdekében
Sima működés ferde és oldalirányú megközelítés során
Dupla rugós érintkezőmechanizmus a hosszú élettartamért
Masszív alumíniumötvözetből és megerősített műanyagból készült ház
Víz-, por- és olajálló (IP65)
Ideális a következőkhöz:
Ipari automatizálás
Szállítószalag- és anyagmozgató rendszerek
CNC és szerszámgépek
Csomagoló- és összeszerelő sorok
Oldalsó vagy ferde megközelítésű alkalmazások
A csomag tartalma
Végálláskapcsoló CNTD TZ-8105
Miért válassza ezt a terméket?
A névleges feszültségek és áramok áttekinthető táblázata
Nagy mechanikai és elektromos tartósság
Tartós ipari formatervezés
Megbízható működés még nehéz körülmények között is
A CNTD TZ-8 sorozat bizonyított minősége
