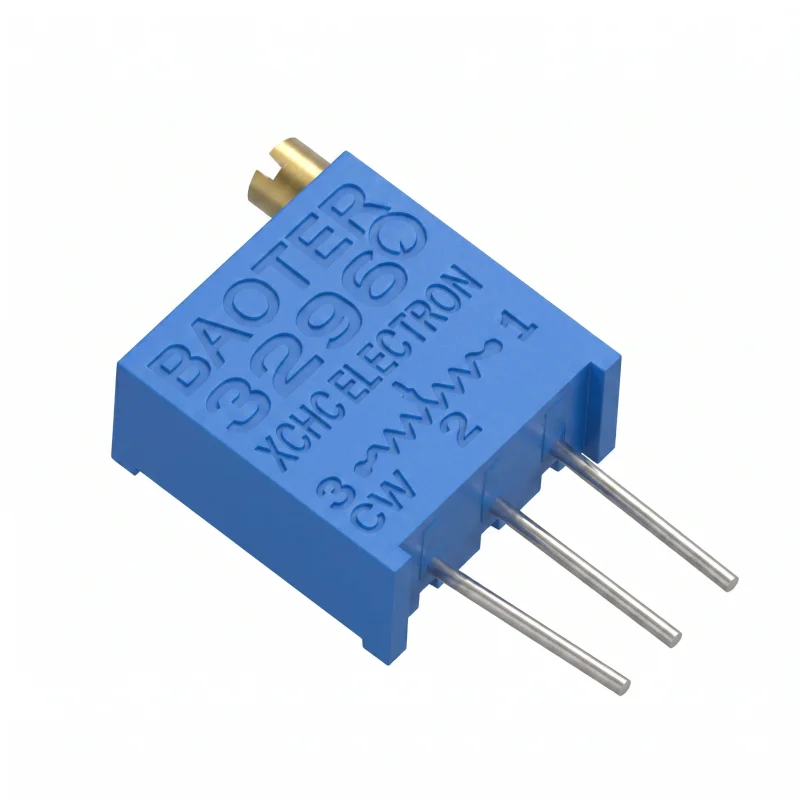

Trimmeri 3296W on monikierroksinen säätövastus, joka on suunniteltu sähköisten parametrien hienosäätöön elektronisissa piireissä. Pystysuuntainen akseli ja piirilevyille sopiva pinnijako mahdollistavat käytön kalibroinnissa, viitearvojen asettamisessa ja laitteiden huoltosäädöissä.
Tekniset tiedot
Tyyppi: trimmeri 3296W
Rakenne: monikierroksinen säätövastus
Ominaiskäyrä: lineaarinen
Resistanssin toleranssi: ±10 %
Tehonkesto: 0,5 W
Kierrosten lukumäärä: 25
Säätökulma: 9000° ±20°
Akseli: pystysuuntainen
Mitat: 9,53 × 4,83 × 10,03 mm
Pinnijako: 2,54 mm
Asennus: piirilevylle
Ominaisuudet ja toiminnot
Mahdollistaa resistanssin hienosäädön monikierroksisen mekanismin avulla.
Lineaarinen resistanssikäyrä sopii säätöihin niin analogisissa kuin ohjauspiireissä.
Pystysuuntainen akseli mahdollistaa säätöelementin käsittelyn piirilevyn yläpuolelta.
Kolme liitintä mahdollistavat käytön säädettävänä vastuksena tai jännitteenjakajana piirin kytkennästä riippuen.
Useiden eri resistanssiarvojen saatavuus mahdollistaa sopivan vaihtoehdon valinnan vaaditun säätöalueen mukaan.
Ihanteellinen käyttökohteisiin
Elektronisten piirien kalibrointi.
Viitejännitteen tai toimintapisteen asettaminen.
Huoltosäädöt ja laboratorioprototyypit.
Asennus piirilevyille pienitehoisissa sovelluksissa.
Kehitys-, mittaus- ja säätöpiirit, jotka vaativat tarkkaa resistanssin säätöä.
Pakkauksen sisältö
1 kpl 3296W trimmeriä valitulla resistanssiarvolla.
Miksi valita tämä tuote
Monikierroksinen rakenne mahdollistaa tarkemman säädön kuin yksikierroksiset trimmerit.
Ilmoitettu 0,5 W:n tehonkesto sopii pienitehoisiin säätösovelluksiin.
2,54 mm:n pinnijako vastaa piirilevyillä yleisesti käytettyä rasteria.
Eri resistanssiarvoilla varustetut versiot kattavat laajan valikoiman yleisiä säätötarpeita.
Pystysuuntainen säätö sopii piirilevyille, joissa trimmeriin päästään käsiksi ylhäältä päin.
Asennus- ja käyttöohjeet
Tarkista valittu resistanssiarvo ja liitäntöjen kytkentä kyseisessä piirissä ennen asennusta.
Vältä liittimien ja komponentin rungon ylikuumenemista juottamisen aikana.
Tee säädöt sopivalla ruuvimeisselillä ilman liiallista mekaanista voimaa.
Älä ylitä komponentille ilmoitettua tehonkestoa.
Turvallisuusvaroitukset
Komponentti on tarkoitettu käytettäväksi elektronisissa piireissä ja vaatii oikean kytkennän laitteen suunnitelman mukaisesti.
Väärä kytkentä tai tehonkeston ylittäminen voi johtaa ylikuumenemiseen, komponentin vaurioitumiseen tai piirin toimintahäiriöön.
Asennuksen vaaralliseen jännitteeseen kytkettyihin laitteisiin saa suorittaa vain henkilö, jolla on asianmukainen sähkötekninen pätevyys.
Katkaise virta ja pura piirin varaavat komponentit ennen asennetun piirilevyn käsittelyä.
