Descrizione

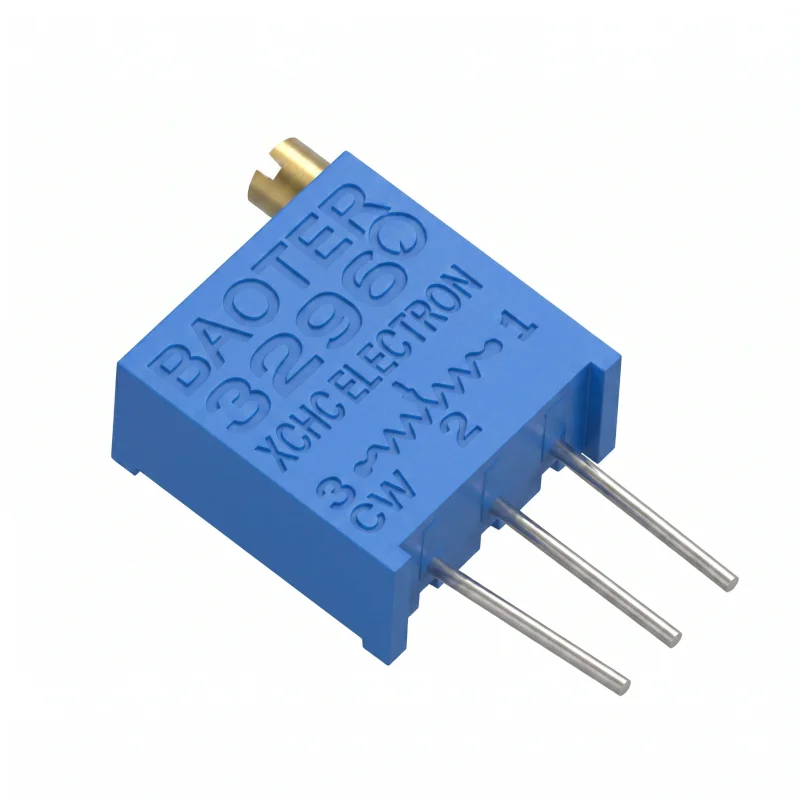

Trimmer 3296W er en fleromdrejnings justerbar modstand designet til finjustering af elektriske parametre i elektroniske kredsløb. Det vertikale akseldesign og terminaler med afstand til printplader (PCB) gør den velegnet til kalibrering, indstilling af referenceværdier og servicejusteringer af udstyr.
Tekniske specifikationer
Type: trimmer 3296W
Design: fleromdrejnings justerbar modstand
Karakteristik: lineær
Modstandstolerance: ±10 %
Effekttab: 0,5 W
Antal omdrejninger: 25
Justeringsvinkel: 9000° ±20°
Aksel: vertikal
Dimensioner: 9,53 × 4,83 × 10,03 mm
Benafstand: 2,54 mm
Montering: til printplade (PCB)
Funktioner og egenskaber
Giver mulighed for finjustering af modstanden ved hjælp af en fleromdrejningsmekanisme.
Lineær modstandskurve er velegnet til justering i analoge og styrekredsløb.
Vertikal aksel giver adgang til justeringselementet fra toppen af printpladen.
De tre terminaler tillader brug som enten en justerbar modstand eller spændingsdeler, afhængigt af kredsløbets tilslutning.
Tilgængeligheden af flere modstandsværdier gør det muligt at vælge en variant baseret på det ønskede justeringsområde.
Ideel til
Kalibrering af elektroniske kredsløb.
Indstilling af referencespænding eller arbejdspunkt.
Servicejusteringer og laboratorieprototyper.
Montering på printplader i laveffektapplikationer.
Udviklings-, måle- og styrekredsløb, der kræver fin modstandsjustering.
Pakkens indhold
1 stk. trimmer 3296W i den valgte modstandsvariant.
Hvorfor vælge dette produkt
Fleromdrejningsdesignet muliggør en mere præcis justering end en-omdrejnings trimmere.
Det angivne effekttab på 0,5 W er velegnet til laveffekt justeringsapplikationer.
Benafstanden på 2,54 mm svarer til standardafstanden, der bruges på printplader.
Varianter med forskellige modstandsværdier dækker et bredt udvalg af almindelige justeringsbehov.
Vertikal justering er ideel til printplader, hvor adgangen til timmeren sker fra toppen.
Installations- og driftsvejledning
Før montering skal du kontrollere den valgte modstandsværdi og terminaltilslutningen i det specifikke kredsløb.
Overophed ikke terminalerne og komponentens krop under lodning.
Udfør justeringer med en passende skruetrækker uden overdreven mekanisk kraft.
Overskrid ikke komponentens angivne effekttab.
Sikkerhedsadvarsler
Komponenten er beregnet til brug i elektroniske kredsløb og kræver korrekt tilslutning i henhold til enhedens design.
Forkert tilslutning eller overskridelse af effekttabet kan føre til overophedning, beskadigelse af komponenten eller kredsløbsfejl.
Montering i udstyr tilsluttet farlig spænding må kun udføres af en person med passende elektrotekniske kvalifikationer.
Før håndtering af den monterede printplade skal du afbryde strømforsyningen og aflade lagringselementer i kredsløbet.
