Descrizione

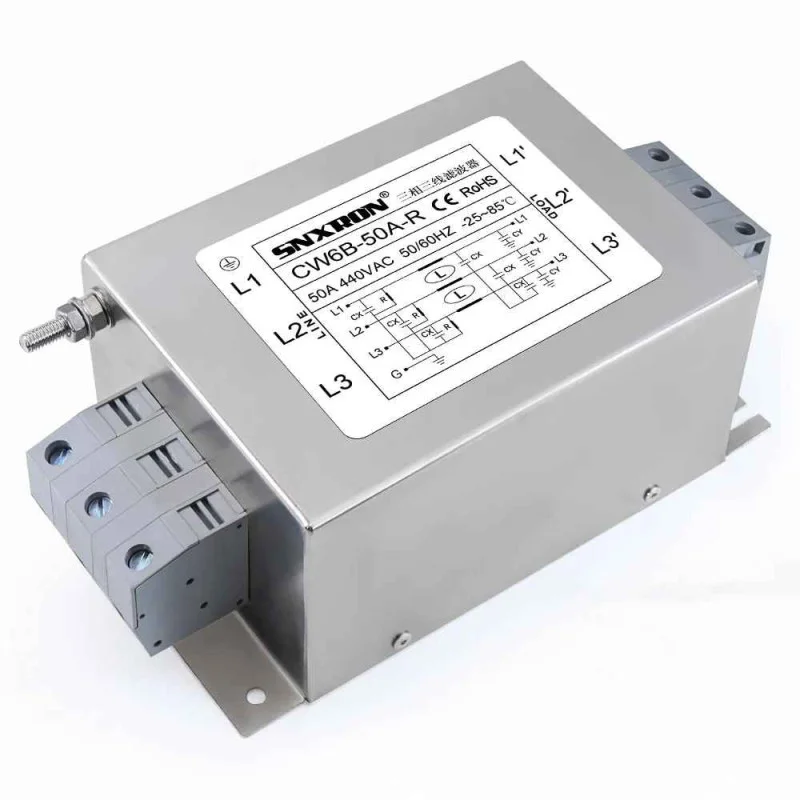

SNXRON CW6B-50A-R je trifazni omrežni EMI filter za 3-žične napajalne sisteme. Zasnovan je za dušenje visokofrekvenčnih motenj na daljnovodu med virom in bremenom. Zasnova s priključkom na priključni blok in kovinskim ohišjem je primerna za vgradnjo v industrijsko opremo, stikalne omarice in električne veje s frekvenčnimi pretvorniki, servo pogoni in drugo močnostno elektroniko.

Tehnične specifikacije

Model: CW6B-50A-R

Vrsta izdelka: Trifazni AC filter

Konfiguracija: 3-fazna 3-žična

Nazivna napetost: 380/440 V AC

Nazivni tok: 50 A, 60 A, 70 A, 80 A, 85 A (odvisno od različice)

Delovna frekvenca: 50/60 Hz

Način povezave: priključni blok

Montaža: pritrditev skozi montažne luknje

Delovna temperatura: -25 do 85 °C

Podnebna kategorija: 25/085/21

Uhajalni tok: < 2,0 mA

Dimenzijska različica: 6B

Dimenzije: 226 ±2 mm × 110 ±1 mm × 80 ±1 mm

Premer montažne luknje: 5 mm

Ohišje: ponikljano

Certifikat: CE, RoHS

Funkcije in lastnosti

Filtriranje elektromagnetnih motenj v trifaznih daljnovodih.

Zasnova za ločevanje vhodne in izhodne strani, označena z LINE in LOAD.

Diagram na nalepki in v dokumentaciji prikazuje priključitev za trifazni, 3-žični sistem z zaščitno ozemljitvijo.

Kovinski pokrov zagotavlja mehansko odpornost in pravilno ozemljitev filtra.

Vijačna ozemljitvena sponka je del zasnove.

Priključek s priključnim blokom omogoča fiksno priključitev žic v stikalni plošči ali napravi.

Idealno za

Industrijski trifazni napajalni sistemi.

Frekvenčni pretvorniki in servo pogoni.

Stikala in razdelilne omare.

Napajalne veje naprav, občutljivih na elektromagnetne motnje.

Elektronske in energetske naprave v okoljih s povečanim pojavom radiofrekvenčnih motenj.

Vsebina paketa

1x EMI filter CW6B

Zakaj izbrati ta izdelek?

Jasno namenjeno za uporabo v trifaznem, 3-žičnem omrežju 380/440 VAC.

Priključek s priključnim blokom je primeren za fiksno vgradnjo v električno opremo.

Osnovni električni, mehanski in instalacijski podatki so neposredno na voljo.

Zasnova vključuje ločeno ozemljitev, ki je bistvena za pravilno delovanje EMI filtra.

Navodila za namestitev in uporabo

Filter namestite med napajalno omrežje in zaščiteno napravo v skladu z oznakama LINE in LOAD.

Zaščitni vodnik priključite na ozemljitveno točko filtra.

Namestite na trdno površino s pomočjo pritrdilnih lukenj.

Vhodne in izhodne žice napeljite ločeno, da zmanjšate širjenje motenj.

Namestitev mora biti v skladu z električnim diagramom, prikazanim na nalepki izdelka.

Varnostno obvestilo

Izdelek je zasnovan za trifazno napajanje 380/440 V AC. Nepravilno ravnanje lahko povzroči električni udar.

Namestitev in priključitev mora izvesti oseba z ustreznimi električnimi kvalifikacijami.

Pred namestitvijo, vzdrževanjem ali odklopom žic mora biti tokokrog izklopljen.

Nepravilne vhodne, izhodne ali ozemljitvene povezave lahko povzročijo zmanjšano učinkovitost filtracije, pregrevanje ali poškodbo naprave.

Filter uporabljajte le v območju pogojev, določenih za ta model.
