Descrizione

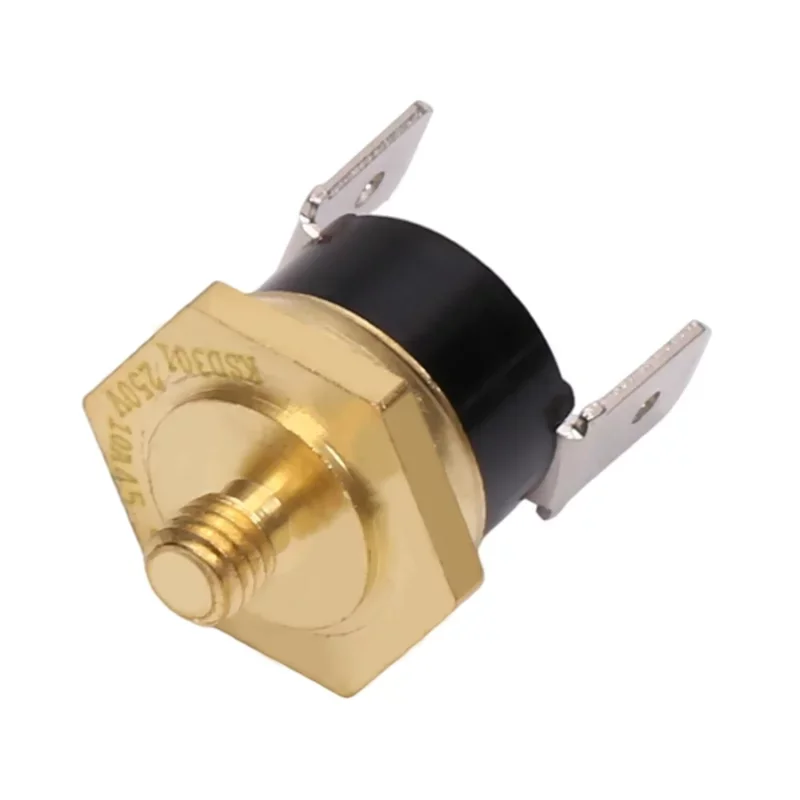

Thermostat bimétallique entièrement encapsulé de type KSD301, destiné à une surveillance fiable et à la protection contre le dépassement de la température réglée. Le thermostat est équipé dun filetage pour un montage fixe dans les parties métalliques de lappareil et dispose dun contact NC (normalement fermé) : à basse température il est fermé et, à latteinte de la température dactivation, il ouvre le circuit. Grâce à lindice de protection IP65, il convient également à des conditions dexploitation plus exigeantes.
Spécifications techniques
Type de thermostat : KSD301
Contact : NC (normalement fermé)
Tension de service : max. 250 V AC
Courant de service : max. 10 A
Charge de contact : 110 V AC / 15 A, 24 V DC / 20 A, 12 V DC / 30 A
Résistance de contact : 50 m
Résistance disolement : 100 M
Connecteurs : Faston 6,3 mm
Filetage : M3 / M4 / M5 / M6 (selon la variante)
Matériau du corps : bakélite, à partir de 120 °C céramique
Dimensions : 33 × 20 mm
Taille de clé : 17 mm (clé plate ou à œil)
Poids : 25 g
Indice de protection : IP65
Réarmement : automatique
Fonctions et caractéristiques
Ouverture automatique à latteinte de la température dactivation réglée
Refermeture après refroidissement jusquà la température de réarmement
Exécution entièrement encapsulée pour une longue durée de vie
Montage facile grâce au filetage
Grande capacité de courant des contacts
Idéal pour
Protection thermique des moteurs et transformateurs
Appareils de chauffage et régulation de température
Alimentations et électronique industrielle
Ventilateurs, chauffages et modules de puissance
Tableau des températures de fonctionnement et de réarmement
Le thermostat KSD301 fonctionne avec réarmement automatique. À latteinte de la température de fonctionnement, le contact souvre et, après refroidissement jusquà la température de réarmement, le contact se referme.
25 °C ±5 °C réarmement 10 °C ±5 °C
30 °C ±5 °C réarmement 15 °C ±5 °C
35 °C ±5 °C réarmement 20 °C ±5 °C
40 °C ±5 °C réarmement 25 °C ±5 °C
45 °C ±5 °C réarmement 30 °C ±5 °C
50 °C ±5 °C réarmement 35 °C ±5 °C
55 °C ±5 °C réarmement 40 °C ±5 °C
60 °C ±5 °C réarmement 45 °C ±5 °C
65 °C ±5 °C réarmement 50 °C ±5 °C
70 °C ±5 °C réarmement 55 °C ±5 °C
75 °C ±5 °C réarmement 60 °C ±5 °C
80 °C ±5 °C réarmement 65 °C ±5 °C
85 °C ±5 °C réarmement 70 °C ±5 °C
90 °C ±5 °C réarmement 75 °C ±5 °C
95 °C ±5 °C réarmement 80 °C ±5 °C
100 °C ±5 °C réarmement 80 °C ±10 °C
105 °C ±5 °C réarmement 85 °C ±10 °C
110 °C ±5 °C réarmement 90 °C ±10 °C
115 °C ±5 °C réarmement 95 °C ±10 °C
120 °C ±5 °C réarmement 100 °C ±10 °C
125 °C ±5 °C réarmement 105 °C ±10 °C
130 °C ±5 °C réarmement 110 °C ±10 °C
135 °C ±5 °C réarmement 115 °C ±10 °C
140 °C ±5 °C réarmement 120 °C ±10 °C
145 °C ±5 °C réarmement 125 °C ±10 °C
150 °C ±5 °C réarmement 130 °C ±10 °C
155 °C ±5 °C réarmement 135 °C ±10 °C
160 °C ±5 °C réarmement 140 °C ±10 °C
165 °C ±5 °C réarmement 145 °C ±10 °C
170 °C ±5 °C réarmement 150 °C ±10 °C
175 °C ±5 °C réarmement 150 °C ±10 °C
180 °C ±5 °C réarmement 155 °C ±10 °C
Contenu de lemballage
1× thermostat KSD301 fileté
Pourquoi choisir ce produit
Type industriel KSD301 éprouvé et largement utilisé
Haute fiabilité et longue durée de vie
Large choix de températures dactivation
Installation simple et utilisation universelle
