Descrizione

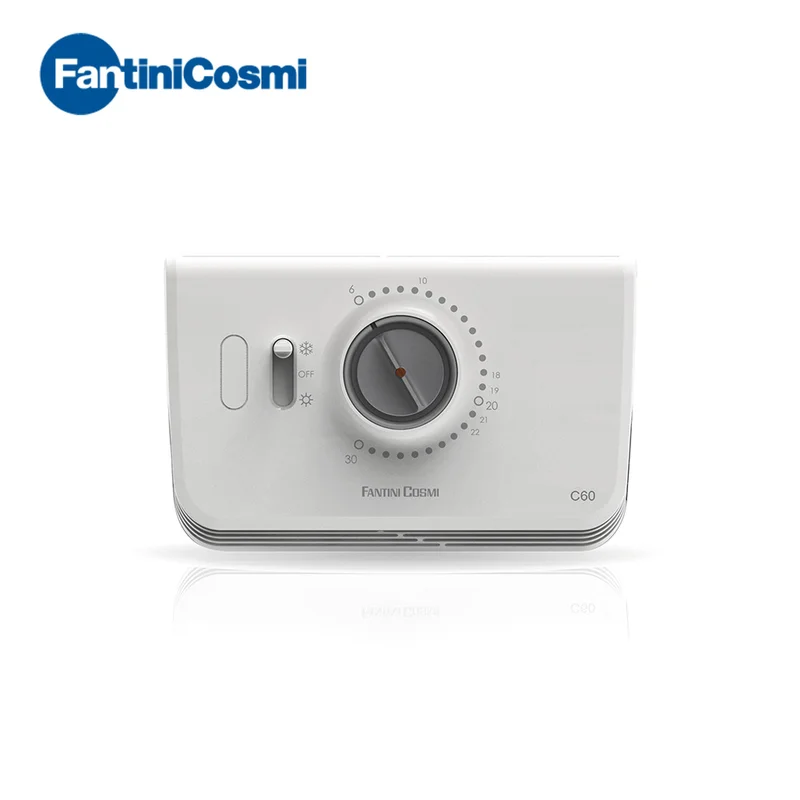

TERMOSTATO AMBIENTE FANTINI COSMI C60
TERMOSTATO ELETTRONICO CON SENSORE NTC
Il termostato ambiente elettronico modello C60 di Fantini Cosmi è progettato per il controllo di impianti di riscaldamento e condizionamento, adatto alluso in abitazioni e uffici. Alimentato a 230 V a 50 Hz, il dispositivo consente il comando diretto di pompe di circolazione, bruciatori e sistemi di condizionamento tramite un contatto in commutazione con portata di 6(1,5) A a 250 Vca. La scala di regolazione della temperatura varia da 6 a 30 °C, con un differenziale di 0,5 K riferito a un gradiente termico di 4 K/h, garantendo così una regolazione precisa e sensibile grazie al sensore NTC integrato. Il termostato dispone di un commutatore a tre posizioni per selezionare la modalità di funzionamento: estate, inverno o spegnimento completo (OFF). In modalità inverno, allaumento della temperatura, il dispositivo apre il contatto fra i morsetti 3-1 e chiude quello fra 3-2, mentre il morsetto 2 resta libero per usi di segnalazione o allarmi. Un LED rosso segnala lintervento del relè, indicando la richiesta di calore o di raffreddamento a seconda della modalità selezionata. Il C60 presenta grado di protezione IP20, doppio isolamento e conformità alle norme EN 60730-1, assicurando standard di sicurezza e affidabilità. Linstallazione può avvenire a parete o su scatola da incasso a 3 moduli o scatola tonda, facilitando lintegrazione in diversi ambienti. Questo termostato ambiente con tecnologia elettronica è caratterizzato dalla microdisconnessione, tensione dimpulso di 4000 V e basso consumo pari a 1 VA, rendendolo un componente durevole e affidabile per la gestione precisa della temperatura interna.
Il termostato ambiente C60 è progettato per il comando diretto di impianti di riscaldamento e condizionamento in ambienti sia domestici che lavorativi, garantendo una regolazione precisa della temperatura grazie a un sensore NTC e a un basso differenziale termico di 0,5 K. Questo basso differenziale rende il dispositivo altamente sensibile, migliorando la gestione della temperatura ambiente. Il prodotto è alimentato a 230 V con un consumo di soli 1 VA e dispone di un contatto in commutazione libero da tensione con microdisconnessione, caratteristica che contribuisce alla sicurezza dellimpianto. La presenza di un commutatore a tre posizioni (ESTATE, INVERNO, OFF) consente un utilizzo flessibile adattato ai diversi periodi dellanno o allo spegnimento completo dellimpianto. Inoltre, un LED rosso segnala in modo chiaro lattivazione del relè, offrendo un evidente feedback visivo sullintervento. Il C60 è conforme alle norme EN 60730-1 e parti seconde, assicurando la conformità normativa e la sicurezza duso. Il grado di protezione IP20 e il doppio isolamento elettrico contribuiscono a una maggiore sicurezza e affidabilità nel funzionamento. Infine, la possibilità di montaggio a parete o su scatola da incasso a 3 moduli o scatola tonda ne facilita linstallazione in diverse tipologie di impianto.
Montaggio a parete o su scatola da incasso a 3 moduli o scatola tonda.
Alimentazione elettrica: 230 V – 50 Hz.
Consumo elettrico: 1 VA.
Grado di protezione IP20.
Contatti con portata 6(1,5) A 250 Vca.
Collegamenti elettrici con microdisconnessione (1B) e contatto in commutazione libero da tensione, con tensione dimpulso di 4000 V.
Elemento sensibile con sensore NTC integrato.
Regolazione temperatura tramite scala da 6 a 30 °C.
Differenziale termico di 0,5 K riferito a un gradiente termico di 4 K/h.
Possibilità di selezionare modalità di funzionamento tramite commutatore a tre posizioni: ESTATE (condizionamento), INVERNO (riscaldamento), OFF (spegnimento impianto).
Il LED rosso segnala lintervento del relè, in base alla modalità selezionata (richiesta calore o raffreddamento).
Durante modalità INVERNO, allaumento della temperatura apre il circuito 3-1 e chiude il circuito 3-2, il morsetto 2 è libero per segnalazioni o allarmi.
Grado di inquinamento previsto: 2.
Doppio isolamento per sicurezza elettrica.
Il termostato è conforme alle norme EN 60730-1 e parti seconde.
Modalità duso e configurazione
Il termostato C60 è alimentato a 230 V 50 Hz ed è adatto per il comando diretto di pompe di circolazione, bruciatori e impianti di condizionamento.
Può essere montato a parete o su scatola da incasso a 3 moduli o scatola tonda.
La scala di regolazione della temperatura varia da 6 a 30 °C, con un differenziale di 0,5 K.
Il termostato dispone di un commutatore con tre posizioni: ESTATE (per impianti di condizionamento), INVERNO (per impianti di riscaldamento) e OFF (spegnimento completo).
Il LED rosso indica lintervento del relé, segnalando la richiesta di calore in modalità INVERNO o di raffreddamento in modalità ESTATE.
Il sensore di temperatura è di tipo NTC.
Cura e pulizia
Il documento non riporta indicazioni specifiche sulle procedure di pulizia o cura del termostato C60.
Frequenza e requisiti di manutenzione
Non sono indicate nel manuale frequenze o procedure specifiche di manutenzione periodica per il C60.
Strumenti o materiali richiesti
Non sono specificati strumenti o materiali particolari per la manutenzione o luso del termostato.
Condizioni di garanzia e limiti duso
Il termostato è conforme alle normative EN 60730-1 e parti seconde.
È previsto un grado di protezione IP20 e un grado di inquinamento 2.
Lintervallo di temperatura ammissibile per il corpo del termostato è da -10 a 50 °C.
Il contatto ha una portata di 6(1,5) A a 250 Vca.
È indicato che un uso improprio, modifiche non autorizzate o interventi tecnici non conformi possono influire sulle condizioni di garanzia, anche se non sono riportati dettagli specifici.
1. Verificare che il commutatore sia impostato correttamente in base alla stagione: posizione INVERNO per riscaldamento, ESTATE per condizionamento, OFF per spegnere completamente l’impianto.
2. Controllare la presenza del LED rosso di segnalazione: il LED deve accendersi per indicare lintervento relé e la richiesta di calore (posizione INVERNO) o di raffreddamento (posizione ESTATE).
3. Se limpianto non si avvia, verificare il corretto collegamento elettrico ai morsetti 1, 2 e 3; in particolare, il funzionamento invernale prevede lapertura del contatto 3-1 e la chiusura del contatto 3-2.
4. Utilizzare un multimetro per misurare la tensione di alimentazione ai terminali, verificando che sia di 230 V – 50 Hz e che il contatto libero da tensione commuti correttamente con carico massimo di 6(1,5)A 250 Vca.
5. Controllare la temperatura ambiente sul termostato e la scala di regolazione compresa tra 6 ÷ 30 °C, assicurandosi che il sensore NTC rilevi correttamente e che il corpo del termostato lavori entro la temperatura ammissibile di -10 ÷ 50 °C.
6. Effettuare ispezioni preventive per accertare che non vi siano danni ai componenti, considerando il grado di protezione IP20 e la necessità di evitare ambienti ad alta umidità o polvere eccessiva.
7. In caso di malfunzionamenti persistenti, scollegare lalimentazione 230 V e procedere con la sostituzione o la verifica del sensore NTC, controllando lintegrità del microinterruttore interno e il corretto isolamento.
8. Assicurare linterruzione di alimentazione e la depressurizzazione dellimpianto prima di qualsiasi intervento di manutenzione o riparazione per garantire la sicurezza operativa.
9. In presenza di anomalie non risolvibili con le verifiche sopra indicate, contattare lassistenza tecnica qualificata per controlli approfonditi e la sostituzione del termostato.
– Alimentazione a 230 V-50 Hz;
– Consumo di 1 VA;
– Tensione d’impulso di 4000 V;
– Contatto in commutazione libero da tensione;
– Scala di regolazione della temperatura da 6 a 30 °C;
– Differenziale di 0,5 K;
– Temperatura ammissibile corpo da -10 a 50 °C;
– Grado di protezione IP20;
– Montaggio possibile a parete o su scatola da incasso a 3 moduli o scatola tonda;
– Sensore NTC integrato per il funzionamento;
– Commutatore per modalità estate, inverno, off;
– LED rosso di segnalazione intervento relé;
– Conforme alle norme EN 60730-1 e parti seconde;
– Doppio isolamento.
Codice prodotto: C60
