Temperaturna sonda PT100, -200 do 450C, valjek 4x30mm, 3 ice-Spedizione veloce

Descrizione

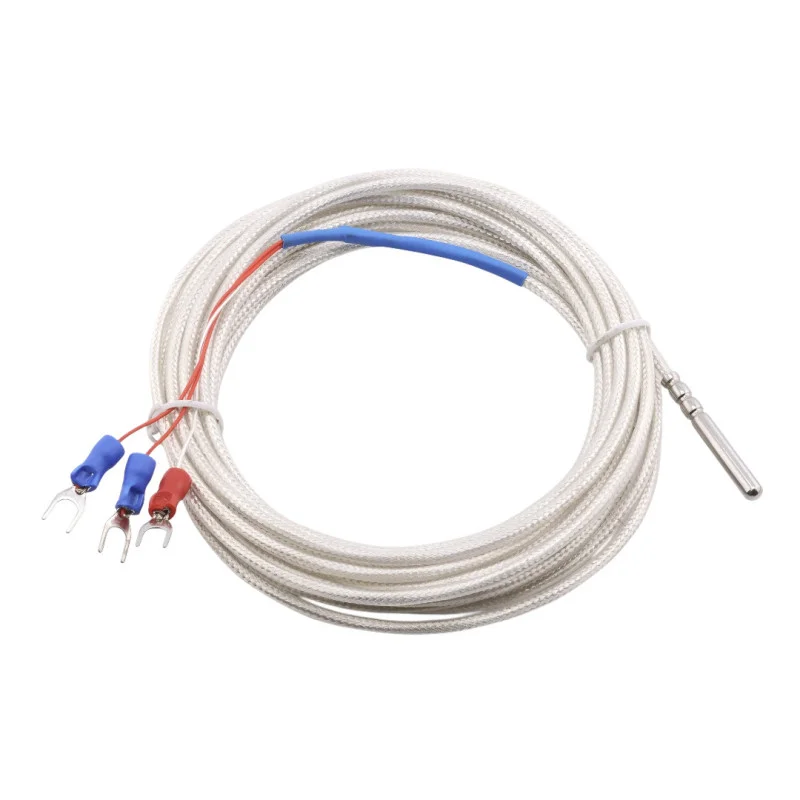

Uporovni temperaturni senzor PT100 je zasnovan za merjenje temperature v tehnoloških, laboratorijskih in krmilnih aplikacijah. Zasnova s sondo v kovinskem ohišju, 3-žilnim kablom in viličastimi konektorji omogoča priključitev na regulatorje, merilne instrumente in krmilne sisteme. Izdelek je na voljo v dolžinah kabla 0,5 m, 1 m, 2 m, 3 m, 4 m in 5 m.

Tehnične specifikacije

Tip senzorja: PT100

Vrsta senzorja: uporovni temperaturni senzor

Vrsta povezave: 3-žilna

Material za izolacijo kabla: PTFE

Zaščita kabla: kovinska zaščita

Zunanja zaščitna pletenica: prozoren PTFE

Velikost sonde: premer 4 mm, dolžina 30 mm

Material sonde: nerjaveče jeklo 304

Zaključki žic: lopatasti konektorji

Razpoložljive dolžine kablov: 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m

Navedeno temperaturno območje v dokumentih: od -50 do 200 °C

Funkcije in lastnosti

Merjenje uporovne temperature s senzorjem PT100

3-žična povezava za priključitev na merilne in krmilne vhode, zasnovane za PT100

Kovinska sonda v cevasti izvedbi za vstavitev v merjeno mesto

PTFE izolacija in pletena zasnova kabla za mehansko in toplotno odpornost dovoda

Zaščiten kabel za zmanjšanje vpliva elektromagnetnih motenj

Viličasti konektorji za neposredno montažo v vijačne sponke

Idealno za

Priključitev na regulatorje temperature in panelne merilnike z vhodom PT100

Merjenje temperature v industrijskih in delavniških objektih

Laboratorijske in testne aplikacije

Vgradnja v sisteme ogrevanja, hlajenja in regulacije

Vsebina paketa

1x temperaturni senzor PT100 s kablom (dolžina glede na izbrano različico)

Zakaj izbrati ta izdelek?

Jasno definirana zasnova PT100 s 3-žilno povezavo

Kompaktna sonda 4 x 30 mm za namestitev v omejenih prostorih

Zaščiten PTFE kabel, primeren za tehnične meritvene aplikacije

Več dolžin kablov za različne namestitve

Vilicasta priključek omogoča enostavno priključitev na priključne bloke

Navodila za namestitev in uporabo

Pred priključitvijo preverite združljivost vhoda naprave s senzorjem PT100 in 3-žilno povezavo.

Med namestitvijo se prepričajte, da so posamezne žice pravilno priključene v skladu s shemo uporabljenega regulatorja ali merilne naprave.

Kabla na izhodu sonde ne upogibajte z majhnim polmerom.

Senzor namestite tako, da bo merilni del sonde v zadostnem stiku z merjenim okoljem.

Varnostno obvestilo

Namestitev in priključitev izvajajte le, ko je naprava izklopljena iz električnega omrežja.

Nepravilna vezava lahko povzroči napake pri meritvah ali poškodbe elektronike, ki je priključena na napajalnik.

Če je senzor priključen na industrijski krmilnik ali napravo, ki se napaja iz omrežja, mora namestitev izvesti usposobljena oseba.

Izdelek ni namenjen uporabi izven območja in pogojev, ki jih določa uporabljena merilna ali krmilna naprava.
