Temperaturfler PT100, -50 til 200 C, rulle 4×30 mm, 3 trde (Old Package)-Spedizione veloce

Descrizione

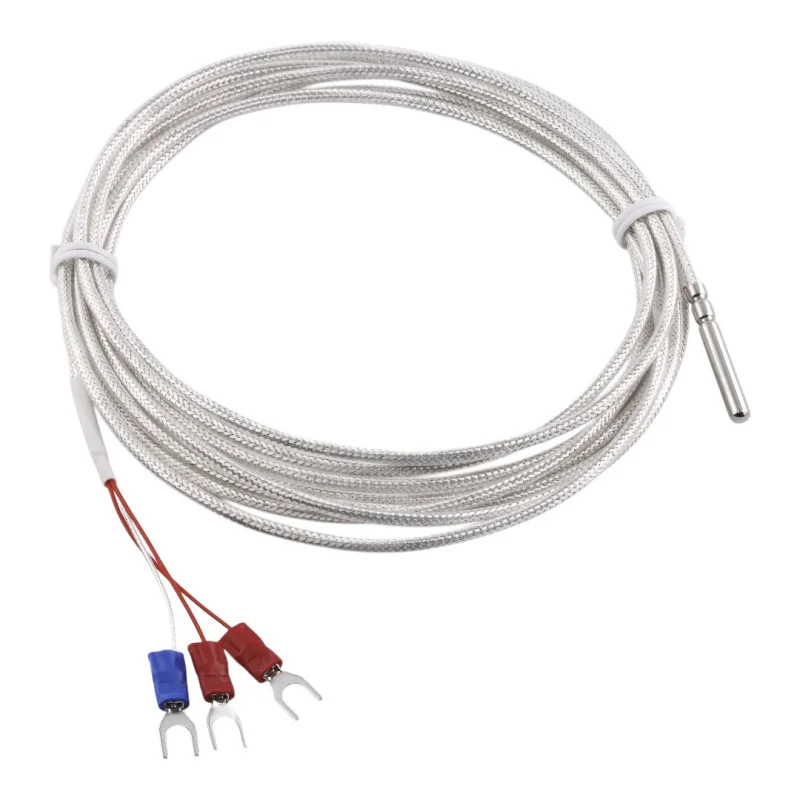

PT100-modstandstemperatursensoren er designet til temperaturmåling i teknologiske, laboratorie- og kontrolapplikationer. Designet med en sonde i et metalhus, 3-lederledning og gaffelstik muliggør tilslutning til regulatorer, måleinstrumenter og styresystemer. Produktet fås i kabellængder på 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m og 10 m.

Tekniske specifikationer

Sensortype: PT100

Sensortype: modstandstemperatursensor

Tilslutningstype: 3-leder

Kabelisoleringsmateriale: PTFE

Kabelafskærmning: metalafskærmning

Ydre beskyttende fletning: transparent PTFE

Sondestørrelse: diameter 4 mm, længde 30 mm

Sondemateriale: 304 rustfrit stål

Ledningstermineringer: spadestik

Tilgængelige kabellængder: 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m, 10 m

Angivet temperaturområde i dokumenterne: -50 til 200 °C

Funktioner og egenskaber

Modstandstemperaturmåling ved hjælp af en PT100-sensor

3-ledertilslutning til tilslutning til måle- og styreindgange designet til PT100

Metalsonde i rørformet design til indsættelse i målestedet

PTFE-isolering og flettet kabeldesign for mekanisk og termisk modstand af forsyningen

Skærmet kabel for at reducere påvirkningen af elektromagnetisk interferens

Gaffelstik til direkte montering i skrueterminaler

Ideel til

Tilslutning til temperaturregulatorer og panelmålere med PT100-indgang

Temperaturmåling i industri- og værkstedsfaciliteter

Laboratorie- og testapplikationer

Installation i varme-, køle- og styresystemer

Pakkens indhold

1x PT100 temperatursensor med kabel (længde afhængigt af den valgte variant)

Hvorfor vælge dette produkt?

Klart defineret PT100-design med 3-ledertilslutning

Kompakt 4 x 30 mm sonde til installation i trange rum

Skærmet PTFE-kabel egnet til tekniske måleapplikationer

Flere kabellængder, der passer til specifikke installationer

Gaffelterminering gør det nemt at tilslutte til terminalblokke

Installations- og betjeningsvejledning

Før tilslutning skal du kontrollere kompatibiliteten mellem enhedens indgang og PT100-sensoren og 3-lederforbindelsen.

Under installationen skal det sikres, at de enkelte ledninger er tilsluttet korrekt i henhold til diagrammet for den anvendte regulator eller måleenhed.

Bøj ikke kablet med en lille radius ved probens udgangspunkt.

Installer sensoren, så sonden, der måler, har tilstrækkelig kontakt med det målte miljø.

Sikkerhedsmeddelelse

Udfør kun installation og tilslutning, når enheden er afbrudt fra strømforsyningen.

Forkert ledningsføring kan føre til målefejl eller beskadigelse af den efterfølgende elektronik.

Hvis sensoren er tilsluttet en industriel styreenhed eller en enhed, der er tilsluttet netforsyningen, skal installationen udføres af en kvalificeret person.

Produktet er ikke beregnet til brug uden for det område og de betingelser, der er angivet af den anvendte måle- eller styreenhed.
