Descrizione

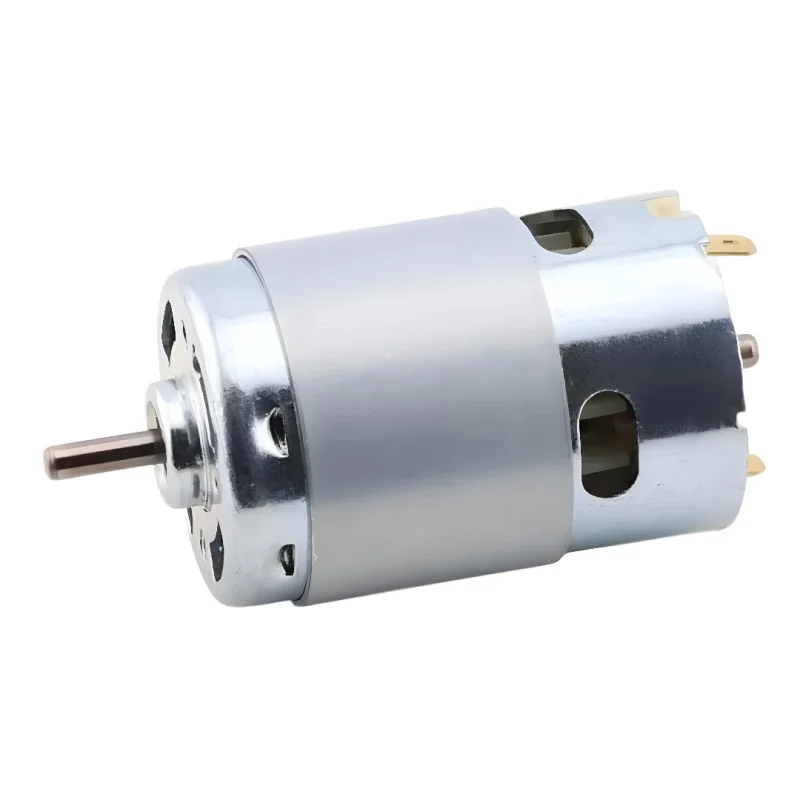

895-koon harjallinen tasavirtamoottori on suunniteltu sovelluksiin, jotka vaativat kompaktia ja nopeaa käyttöä. Se sopii 12 V:n tai 24 V:n tasavirtalähteelle ja malleihin, joissa vaaditaan yksinkertaista nopeuden säätöä PWM:n avulla ja vakaata mekaanista akselin tukea.
Tekniset tiedot
Syöttöjännite (versiosta riippuen: 12 V DC / 24 V DC
Nimellisnopeus (versiosta riippuen): 3000, 6000, 7500, 10000, 15000, 20000 RPM
Moottorityyppi: DC-harja
Rakenne: kestomagneetti
Laakeri: kaksinkertainen kuulalaakeri
Mallinumero: 895
Moottorin rungon mitat: pituus 72 mm, halkaisija 50 mm
Varsi: halkaisija 5 mm, ulkonema 16 mm
Etuosan halkaisija (etuosa): 18 mm
Tappien välinen etäisyys takana: 6 mm
Käyttövirta: 712 A
Käynnistysvirta: 12 A
Tyhjäkäyntivirta: 1,21,5 A
Kuormavirta: 1218 A
Jatkuva virta (valmistajan määrittämä): 1020 A
Suojaava ominaisuus: tippuvesitiivis
Toiminnot ja ominaisuudet
Harjakommutointi yksinkertaista virransyöttöä ja ohjausta varten
Suuri nopeus nopeaa reagointia vaativille asemille
Kaksinkertainen kuulalaakeri vakaampaa toimintaa ja parempaa säteittäisten kuormien kestävyyttä varten
Kestomagneetti kompaktiin muotoiluun
Liittimet, joissa on merkitty napaisuus: positiivinen kosketin (kaksi lovea), negatiivinen kosketin (yksi lovi)
Ihanteellinen
Tee-se-itse- ja prototyyppikäyttölaitteet 12 V / 24 V DC:lle
Pienet mekanismit, vaihteet ja käyttöyksiköt, joissa on nopeudensäätö
Suurempia nopeuksia vaativat pienoismalli- ja harrastusrakenteet
Puhaltimet, keskipakoissovellukset ja muut pyörivät mekanismit mekaanisen rakenteen mukaan
Pakkauksen sisältö
Tasavirtamoottori 895 (1 kpl)
Miksi valita tämä tuote?
Tukee kahta yleistä virtalähdevaihtoehtoa: 12 V ja 24 V DC
Määritellyt mekaaniset mitat helpottavat integrointia rakenteeseen
Kuulalaakeri sopii suuremmille nopeuksille
Yksinkertainen sähköliitäntä ja ohjausvaihtoehto PWM-ohjaimella
Asennus- ja käyttöohjeet
Varmista, että virtalähteessä on riittävä virtareservi ottaen huomioon moottorin käynnistysvirta.
Nopeuden säätämiseen käytä tasavirtamoottoreille suunniteltua PWM-ohjainta ja sopivaa virtakuormaa.
Kokoamisen aikana varmista akselin kohdistus ja oikea mekaaninen istuvuus laakereiden liiallisen kuormituksen välttämiseksi.
Tarkista liitännän napaisuus napamerkintöjen mukaisesti.
Turvallisuushuomautus
Moottori on pyörivä laite; varmista, että liikkuvat osat on peitetty ja vältä kosketusta akseliin ja pyöriviin osiin.
Johtojen ja virtalähteen väärä mitoitus voi aiheuttaa ylikuumenemista; käytä sopivia johtojen poikkileikkauksia ja sulakkeita.
Älä käytä moottoria tukossa; se voi aiheuttaa merkittävän virrannousun ja vahingoittaa moottoria tai virtalähdettä.
