Descrizione

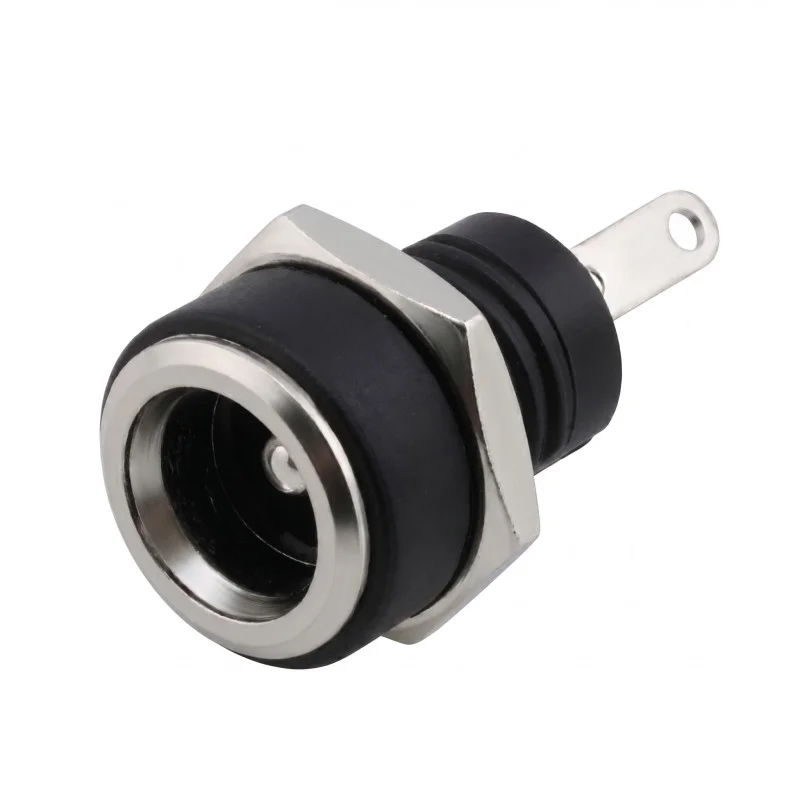

Paneeliin asennettava tasavirtapistoke (naaras) laitteiden tasavirran syöttämiseen standardin 5,5 × 2,1 mm:n liittimen kautta. Se on tarkoitettu paneeliasennukseen ja sopii laitteiden, jakorasioiden, mittauslaitteiden ja kiinteiden sovellusten virransyöttöön.
Tekniset tiedot
Liittimen tyyppi: Tasavirtapistoke (naaras), paneeliasennus
Liittimen koko: 5,5 × 2,1 mm
Mallinumero: DC-220B
Kiinnitys: kierteitetty, mutterilla paneeliin kiinnittämistä varten
Eristävä runko: muovia
Etuosan muotoilu: metallikaulus
Käyttölämpötila: -30 – +70 °C
Sähköeristyksen lujuus: AC 50 V (50 Hz), 1 min
Eristysresistanssi: 100 M
Kosketusvastus: 0,03
Mekaaninen käyttöikä: 5000 sykliä
Toiminnot ja ominaisuudet
Vakiokoko 5,5 × 2,1 mm yleisille tasavirtalähteille
Paneelisuunnittelu kiinteää ja toistettavaa virtaliitäntää varten
3-napainen liitäntä mahdollistaa liitäntävaihtoehdot, mukaan lukien kytkentäkoskettimen (liittimen sisäisen rakenteen mukaan)
Suunnittelu sopii juotettaviin johtoihin tai kokoonpanoon kiinnittämiseen
Ihanteellinen
Elektronisten laitteiden ja moduulien virtalähteet
Projektilaatikot ja sulautetut sovellukset
Huolto- ja testauslaitteet
LED- ja matalajännitteisen tasavirran jakelu laitteen sisällä
Pakkauksen sisältö
1× paneelin DC-pistorasia 5,5×2,1 mm + kiinnitysmutteri
Miksi valita tämä tuote?
Mittasuhteeltaan yhteensopiva standardin 5,5 × 2,1 mm:n tasavirtaliittimien kanssa
Kierrekiinnitys varmistaa vakaan mekaanisen asennuksen
Sopivat parametrit elektroniikan yleiselle matalajännitteiselle tasavirtalähteelle
Asennus- ja käyttöohjeet
Ennen asennusta tarkista paneelin aukon mitat ja liittimen rungolle ja nastojen käytettävissä oleva tila.
Ennen kytkentää tunnista liittimen koskettimet ja mahdollinen kytkentätoiminto mittaamalla tai sovelluksesi kytkentäkaavion mukaan.
Kiinnitä huomiota virtalähteen oikeaan napaisuuteen ja kytkettyjen johtojen mekaaniseen jännitteenpoistoon.
Turvallisuushuomautus
Suunniteltu tasavirralle (DC); ei saa kytkeä verkkojännitteeseen
Suorita asennus virta katkaistuna ja tarkista oikosulut ja napaisuus liitännän jälkeen.
