Descrizione
Sursa de alimentare cu curent constant de 600 mA este destinată alimentării modulelor LED și a LED-urilor de putere în configurații de 18 până la 30 de bucăți de 3 W. Produsul servește ca driver LED pentru o alimentare stabilă cu curent și este potrivit pentru aplicații de iluminat care necesită o ieșire DC în intervalul corespunzător. Carcasa metalică și gradul de protecție IP67 extind posibilitățile de utilizare chiar și în medii mai solicitante.
Specificații tehnice
Tip produs: Driver LED / sursă de alimentare pentru LED-uri
Mod de ieșire: curent constant
Curent nominal de ieșire: 600 mA
Toleranța curentului: ±5 %
Variantă de conectare: 1830x LED 3 W
Interval de putere: 3060 W
Tensiune de intrare: 85277 V AC
Frecvență de intrare: 50/60 Hz
Tensiune de ieșire: 45100 V DC
Grad de protecție: IP67
Eficiență: 90 %
Factor de putere: 0,95
Dimensiuni: 117 × 37 × 29 mm
Greutate: 200 g

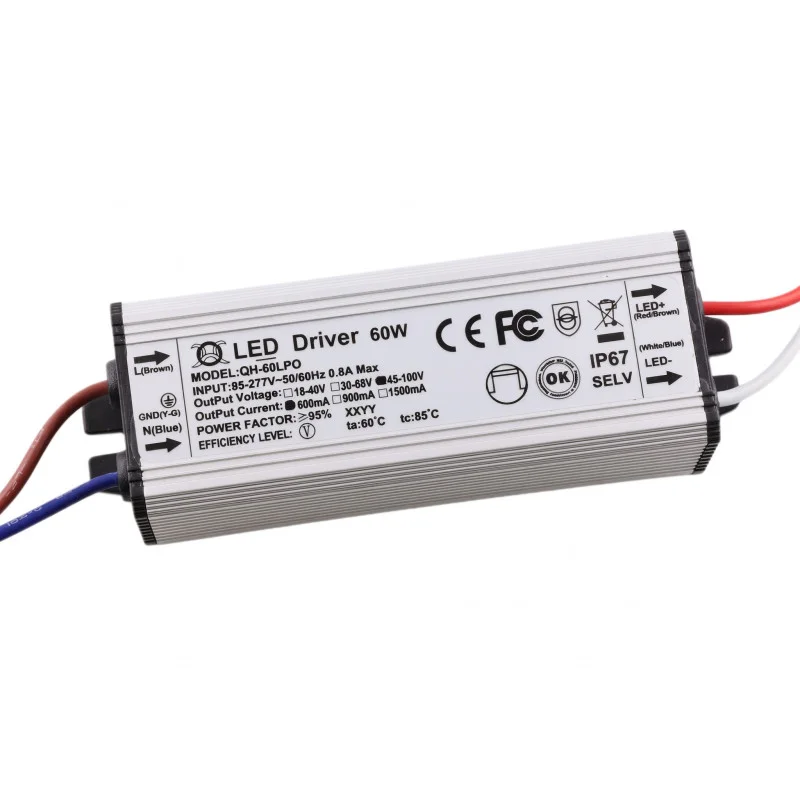

Model: Driver LED QH 600mA
Certificări: CE, RoHS, CCC
Funcții și caracteristici
Sursa este destinată alimentării în curent a sarcinilor LED cu un curent nominal de 600 mA.
Designul pentru o gamă largă de intrare permite utilizarea în rețele cu tensiuni de 85 până la 277 V AC.
Intervalul de ieșire DC de 45 până la 100 V corespunde conectării în serie a LED-urilor în configurația specificată de 1830x 3 W.
Carcasa metalică susține disiparea căldurii în timpul funcționării.
Protecția IP67 este destinată instalațiilor unde se necesită o rezistență crescută la pătrunderea prafului și a apei.
Conectarea se realizează prin fire terminale, fără ștecher de rețea și fără conectori de ieșire.
Ideal pentru
Alimentarea LED-urilor de putere de 3 W conectate în serie.
Corpuri de iluminat cu LED, module luminoase și soluții tehnice de iluminat cu curent constant de 600 mA.
Integrarea și repararea iluminatului cu LED, unde se solicită o gamă largă de intrare și un grad mai mare de protecție.
Conținutul pachetului
1 buc. sursă de alimentare LED 600 mA
De ce să alegeți acest produs
Curent constant de 600 mA pentru aplicații LED care necesită alimentare în curent.
Gamă largă de intrare AC 85277 V.
Interval de ieșire DC 45100 V pentru configurații 1830x LED 3 W.
Protecție IP67 pentru condiții de operare mai solicitante.
Dimensiuni compacte și conexiune prin cablu pentru integrarea în corpuri de iluminat și ansambluri tehnice.
Instrucțiuni de instalare și utilizare
Înainte de conectare, verificați dacă sarcina LED alimentată corespunde curentului de ieșire de 600 mA și intervalului de lucru al tensiunii de ieșire.
Conectați sursa doar la o sarcină LED destinată curentului constant.
Asigurați-vă de conectarea corectă a firelor de intrare și de ieșire.
Efectuați instalarea cu tensiunea de rețea deconectată.
Asigurați montajul astfel încât ieșirile cablurilor să nu fie solicitate mecanic și să nu se deterioreze izolația firelor.
Avertismente de siguranță
Produsul funcționează cu tensiune de rețea AC 85277 V. Există riscul de electrocutare.
Montajul și conectarea trebuie efectuate de o persoană cu calificare electrotehnică corespunzătoare.
Conectarea incorectă a sarcinii LED sau un scurtcircuit la ieșire poate duce la deteriorarea sursei sau a LED-urilor conectate.
Nu instalați produsul cu carcasa, firele sau izolația deteriorate.
În timpul funcționării, asigurați condiții corespunzătoare utilizării prevăzute și nu depășiți intervalul de putere declarat.
