Descrizione

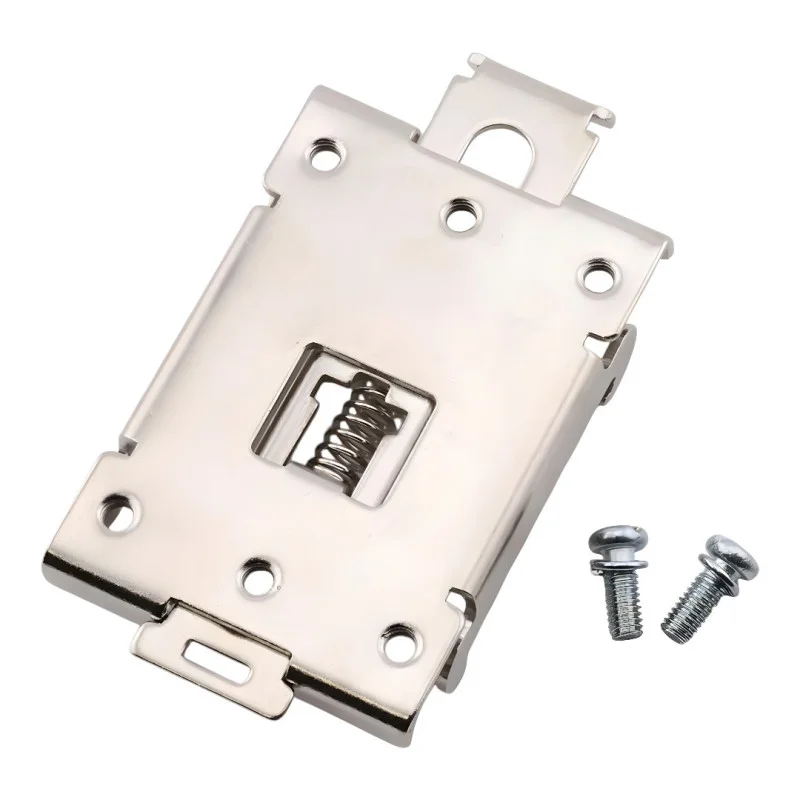

Suportul metalic de montare cu clipsare este conceput pentru montarea rapidă a releelor SSR pe o șină DIN standard de 35 mm. Designul cu blocare cu arc permite montarea și demontarea ușoară fără a fi nevoie de accesorii complexe și este potrivit pentru instalări în tablouri de distribuție și aplicații industriale.
Specificații tehnice
Tip: suport / clemă pentru atașarea releelor pe șină DIN (clemă releu / clemă releu)
Compatibilitate șină: DIN 35 mm
Material: design metalic
Mecanism de montare: blocare cu arc (cu clipsare)
Marcă: EARU
Dimensiuni (conform desenului): 80,0 mm; 44,20 mm; 34,0 mm; 47,50 mm; 13,40 mm; 1,5 mm
Filet de montare (conform desenului): 6-M4
Ambalaj: 1 buc.
Funcții și caracteristici
Permite montarea mecanică a releelor SSR pe o șină DIN de 35 mm
Construcție metalică pentru o montare solidă și stabilă
Blocare cu arc pentru asamblare și dezasamblare rapidă pe șină
Găuri de montare pentru înșurubarea releului pe suport
Ideal pentru
Montarea releelor SSR în tablouri de distribuție și dulapuri de comandă
Automatizări industriale și tablouri de comandă pentru mașini
Instalări de service și prototipuri unde este necesară înlocuirea rapidă a componentelor
Conținutul pachetului
1 suport pentru șină DIN de 35 mm
Șuruburi de montare
De ce să alegeți acest produs?
Montare standard DIN de 35 mm pentru aplicații comune în dulapuri
Manevrare rapidă datorită mecanismului de prindere rapidă
Design metalic potrivit pentru montarea fixă a componentelor
Instrucțiuni de instalare și utilizare
Fixați suportul pe șina DIN de 35 mm și verificați dacă încuietoarea este fixată corect.
Fixați releul pe suport folosind șuruburi adecvate în orificiile de montare.
Înainte de montare, verificați distanța și compatibilitatea cu tipul specific de releu SSR
Notificare de siguranță
Suportul este o componentă mecanică; siguranța electrică a instalației depinde de montarea corectă a releului și de cablarea întregului dispozitiv.
Când lucrați în tabloul de distribuție, urmați procedurile de siguranță aplicabile și deconectați alimentarea cu energie electrică înainte de a lucra la instalație.
