Descrizione

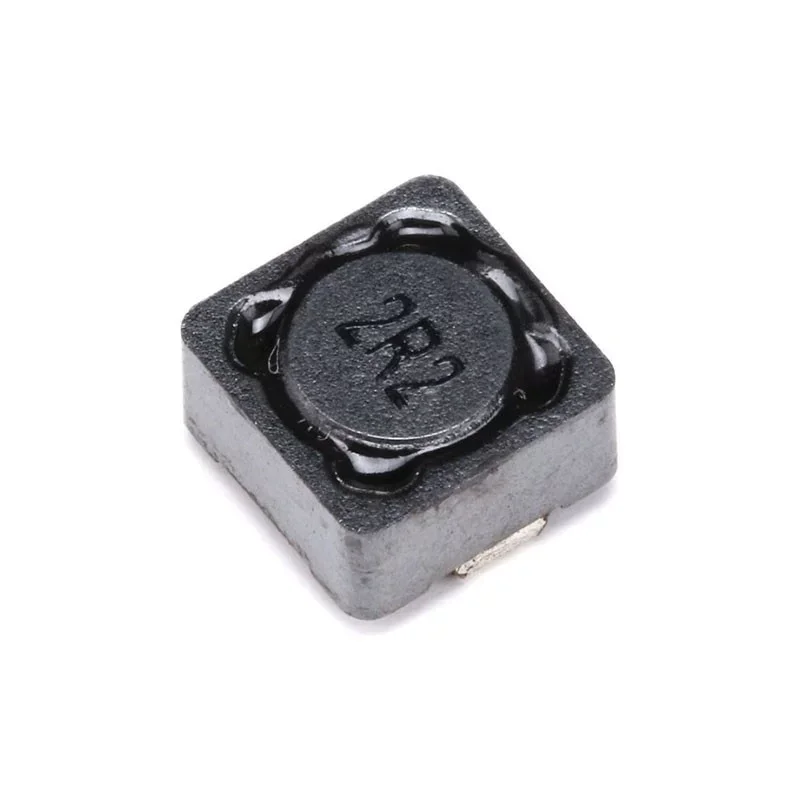

Bobină de alimentare SMD CDRH74
Bobina de alimentare SMD din seria CDRH74 este concepută pentru surse de alimentare în comutație, convertoare CC/CC și circuite de filtrare. Designul ecranat cu miez de ferită asigură interferențe electromagnetice reduse, capacitate mare de transport a curentului și parametri stabili într-o gamă largă de inductanțe.
Specificații tehnice
Construcție: bobină de alimentare ecranată
Montare: SMD
Dimensiuni: 7,5 × 7,5 × 4,5 mm
Greutate: 1,6 g
Toleranță inductanță: ±20%
Frecvență de testare: 100 kHz / 0,3 V
Temperatura de funcționare: 40 °C până la +85 °C
Temperatura de depozitare: 55 °C până la +125 °C
Rezistență de izolație: 100 M
Protecție: IP00
Prezentare generală a variantelor CDRH74 disponibile
| CDRH74-1R0M | 1 | 0,017 | 8.0 | 5.0 |
| CDRH74-2R2M | 2.2 | 0,024 | 6.0 | 4.0 |
| CDRH74-3R3M | 3.3 | 0,030 | 4.8 | 3.5 |
| CDRH74-4R7M | 4.7 | 0,040 | 4.2 | 3.1 |
| CDRH74-6R8M | 6.8 | 0,050 | 2.8 | 2.2 |
| CDRH74-100M | 10 | 0,065 | 2,5 | 1,84 |
| CDRH74-150M | 15 | 0,090 | 2.0 | 1,47 |
| CDRH74-220M | 22 | 0,130 | 1.8 | 1.23 |
| CDRH74-330M | 33 de ani | 0,160 | 1,5 | 0,96 |
| CDRH74-470M | 47 | 0,230 | 1.3 | 0,88 |
| CDRH74-560M | 56 | 0,250 | 1.2 | 0,8 |
| CDRH74-680M | 68 | 0,310 | 1.1 | 0,7 |
| CDRH74-101M | 100 | 0,430 | 0,9 | 0,6 |
| CDRH74-121M | 120 | 0,600 | 0,8 | 0,5 |
| CDRH74-151M | 150 | 0,700 | 0,7 | 0,46 |
| CDRH74-221M | 220 | 0,950 | 0,5 | 0,35 |
| CDRH74-331M | 330 | 1.350 | 0,4 | 0,32 |
| CDRH74-471M | 470 | 2.200 | 0,35 | 0,26 |
| CDRH74-681M | 680 | 2.700 | 0,3 | 0,2 |
| CDRH74-102M | 1000 | 4.300 | 0,28 | 0,18 |
| CDRH74-152M | 1500 | 4.500 | 0,1 | 0,1 |
Funcții și caracteristici
Design ecranat pentru reducerea EMI
Rezistență redusă la înfășurarea în curent continuu
Rezistență ridicată la curentul de saturație
Potrivit pentru circuite de comutare de înaltă frecvență
Ideal pentru
Convertoare CC/CC
Surse de alimentare în comutație
Drivere LED
Circuite de filtrare și netezire
Conținutul pachetului
1× bobină de alimentare SMD CDRH74
De ce să alegeți acest produs?
Gamă completă de inductoare într-un singur pachet
Parametri tehnici direct conform fișei tehnice de producție
Fiabilitate ridicată și rezistență mecanică
