Descrizione

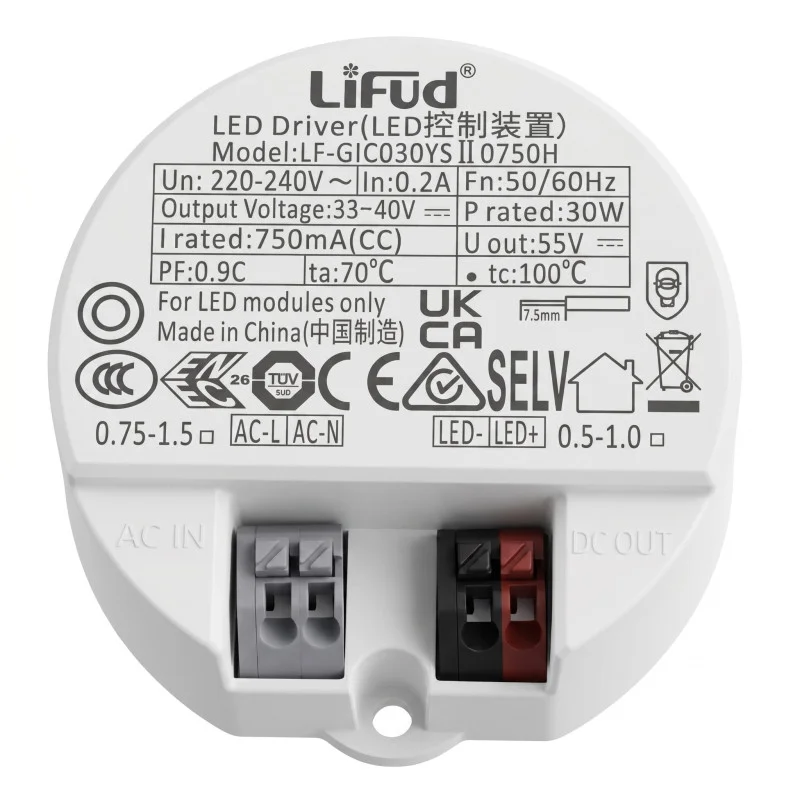

LED-drivdonet från LiFud är en strömförsörjning med en konstant utström på 750 mA för LED-moduler. Den är avsedd för anslutning till 220-240 V AC nätspänning och för att driva LED-belastningar inom det angivna utspänningsområdet. Designen med kopplingsplint möjliggör direkt anslutning av AC-ingångskablar samt LED+ och LED- utgångar.
Tekniska specifikationer
Produkttyp: LED-drivdon för LED-moduler
Utgångsläge: konstantström (CC)
Märkeffekt: 30 W
Märkutström: 750 mA
Utspänning: 33-40 V DC
Maximal utspänning utan belastning: 55 V DC
Inspänning: 220-240 V AC
Ingångsfrekvens: 50/60 Hz
Ingångsström: 0,2 A
Effektfaktor (PF): 0,9
Omgivningstemperatur vid drift (ta): 70 °C
Maximal höljestemperatur (tc): 100 °C
Ingångsterminaler: AC-L, AC-N
Utgångsterminaler: LED+, LED-
Kabelarea angiven på etiketten: 0,75-1,5
Mått: 57 x 57 x 26 mm
Märkning på etikett: CE, SELV
Endast avsedd för LED-moduler
Funktioner och egenskaper
Strömförsörjer LED-belastning med konstantström på 750 mA.
Separata ingångs- och utgångsterminaler för nätspänning och LED-modul.
Runt, kompakt hölje lämpligt för inbyggnad i LED-armaturer med motsvarande utrymme.
Terminalanslutning utan integrerad strömkabel.
Produkten är märkt med SELV för utgångsdelen.
Produktmärkningen anger att den endast ska användas för LED-moduler.
Perfekt för
LED-armaturer som kräver ett strömdrivdon på 750 mA.
Infällda LED-armaturer och LED-moduler med motsvarande spännings- och effektområde.
Utbyte av LED-drivdon mot en identisk modell eller en tekniskt likvärdig ersättning med samma elektriska parametrar.
Förpackningens innehåll
1 st LED-drivdon LiFud
Varför välja denna produkt
Parametrarna 30 W och 750 mA passar LED-applikationer med konstantström i området 33-40 V DC.
Etikettmärkningen anger en ingång på 220-240 V AC och utgångsterminaler för LED+ och LED-, vilket underlättar korrekt anslutning.
Den kompakta, runda designen möjliggör användning i LED-armaturkonstruktioner med begränsat utrymme.
Modellbeteckningen LF-GIC030YSII0750H möjliggör exakt identifiering vid byte av det ursprungliga drivdonet.
Installations- och driftanvisningar
Före installation, verifiera att utström, utspänning och effekt stämmer överens med den anslutna LED-modulen.
Anslut ingångskablarna endast till terminalerna AC-L och AC-N.
Anslut LED-belastningen till terminalerna LED+ och LED-, och var noga med polariteten.
Använd drivdonet endast med en ansluten LED-belastning som matchar utgångsparametrarna.
Säkerställ en placering med tillräcklig värmeavledning och överskrid inte temperaturerna som anges på etiketten.
Säkerhetsföreskrifter
Enheten arbetar med nätspänning på 220-240 V AC. Installation får endast utföras av en person med lämplig elteknisk kvalifikation.
Koppla alltid bort strömförsörjningen före montering, demontering eller anslutning.
Felaktig anslutning kan orsaka elektriska stötar, kortslutning, överhettning, skador på drivdonet eller skador på LED-modulen.
Anslut inte drivdonets utgång direkt till nätspänningskällan.
Använd inte drivdonet med en LED-modul utanför det angivna området för utspänning och ström.
Använd inte ett drivdon som är skadat, mekaniskt påverkat eller överhettas.
