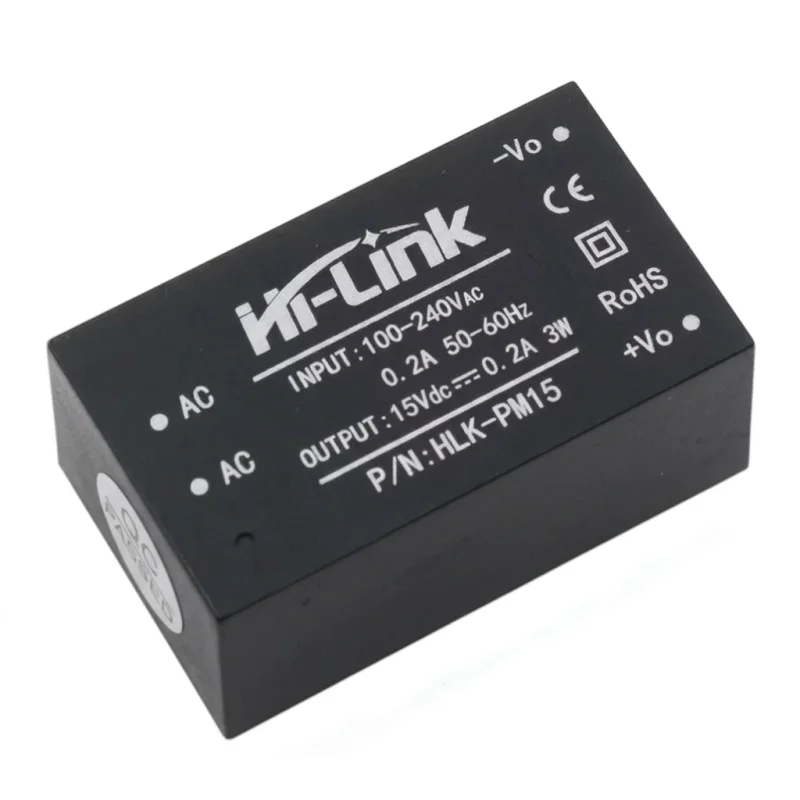

Hi-Link HLK-PM15 AC-DC-modulen används för att direkt omvandla växelströmsspänning till en stabiliserad likspänning på 15 V. Den är avsedd för installation i elektroniska apparater, styrkretsar och strömförsörjningsdelar i kompakta apparater där en liten isolerad strömförsörjning med kortmontering krävs.
Tekniska specifikationer
Modell: HLK-PM15
Typ: AC-DC-strömmodul
Utgångsspänning: 15V DC
Utström: 0,2A
Nominell effekt: 3W
Ingångsspänning: 100240 V AC
Ingångsspänningsområde: 90-264V AC
Ingångsfrekvens: 50-60 Hz
Maximal ingångsström: 0,2 A
Antal uttag: 4
Stift 1: AC
Stift 2: AC
Stift 3: -Vo
Stift 4: +Vo
Modulmått: 34 × 20,2 × 15,4 mm
Vikt: upp till 20 g
Funktioner och egenskaper
Isolerad AC-DC-nätomvandlare i ett kompakt gjutet hölje.
Brett ingångsområde för växelströmsförsörjning.
Direktmontering på kretskortet med hjälp av ledningar.
Integrerat kortslutningsskydd för utgången.
Integrerat överströmsskydd för utgången.
Design avsedd för installation i utrustning med begränsat utrymme.
Idealisk för
Inbyggd strömförsörjning för styr- och kopplingskretsar.
Strömförsörjningsdelar för hem- och industrielektronik.
Automationsmoduler, mätutrustning och grenar av enhetens hjälpströmförsörjning.
Projekt där omvandling av nätspänning till 15 V DC i en kompakt modul krävs.
Paketinnehåll
1x Hi-Link HLK-PM15 strömmodul
Varför välja den här produkten?
Tydligt definierade utgångsparametrar på 15 V DC och 0,2 A.
Brett ingångsspänningsområde för universell användning.
Kompakt design lämplig för installation i utrustning.
Enkel elanslutning via fyra uttag med separat AC-ingång och DC-utgång.
Integrerade skyddsfunktioner som är viktiga för kraftdelens drift.
Installations- och bruksanvisning
Installera modulen endast i utrustning med tillräcklig isolering och skydd mot beröring av spänningsförande delar.
Vid konstruktion av kretsen är det nödvändigt att korrekt skilja mellan AC-ingångsterminalerna och +Vo- och -Vo-utgångsterminalerna.
Montering på ett kretskort och anslutning till nätspänning kräver professionell kompetens.
Säkerställ vid drift att förhållandena är lämpliga för den inbyggda effektmodulen och överskrid inte den nominella uteffekten.
Säkerhetsmeddelande
Produkten drivs med en nätspänning på 100240 V AC. Felaktig anslutning kan leda till elektriska stötar, skador på enheten eller kortslutning.
Modulen är inte avsedd för manipulation under spänning.
Enheten måste kopplas bort från strömförsörjningen före installation, underhåll eller mätning.
Täck inte modulen med värmeisoleringsmaterial och säkerställ säker drift inom ramen för enhetens konstruktion.
Använd produkten endast som en inbyggd strömmodul i motsvarande elektrisk utrustning.
