Descrizione

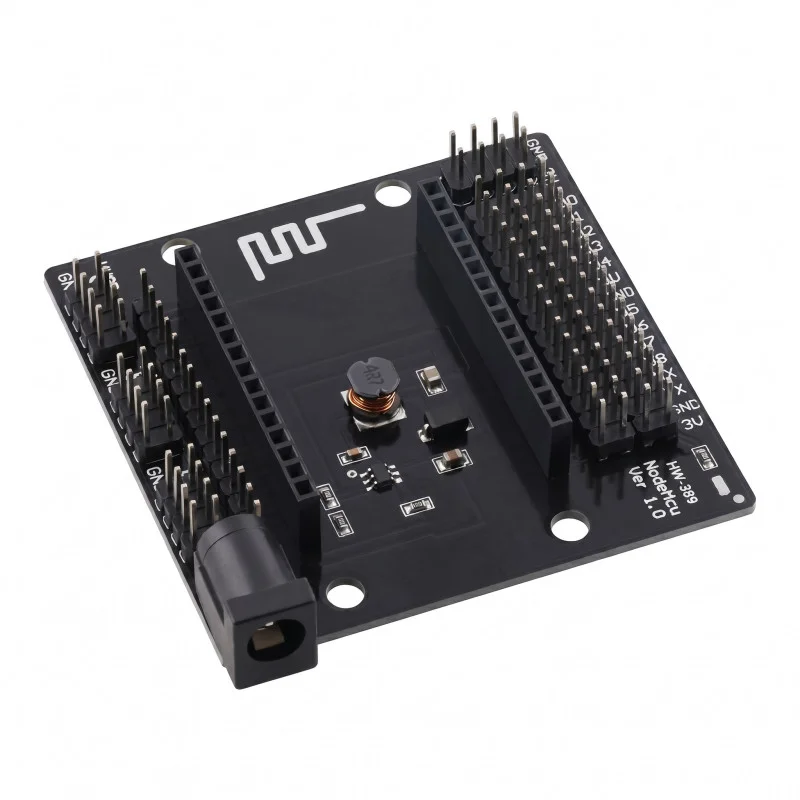

Strømforsyningsbasen til NodeMCU ESP8266-udviklingskort fungerer som et bagpanel til montering af modulet og udføring af dets ben til tilgængelige stikrækker. Designet med en DC-strømindgang letter strømforsyning og testning i laboratorie-, udviklings- og prototypeapplikationer. Kortet er designet til at fungere med NodeMCU-moduler i et format, der svarer til layoutet af de stik, der bruges på basen.
Tekniske specifikationer
Produkttype: modulbase/bagplade til NodeMCU ESP8266
Strømforsyning: DC-strømstik
Understøttet strømforsyning i henhold til produktdokumentation: 6-24 V DC
Grænseflade til montering af modulet: et par stikkontakter til indsættelse af NodeMCU-udviklingskortet
Signaludgang på pinstrimler: GND, 3V, D0, D1, D2, D3, D4, D5, D6, D7, D8, RX, TX
Ekstra strømudtag på siden: USB, 5V, 4V, GND
Mærkning på printpladen: NodeMcu Base Ver 2.0
Plademål: 60 × 59,8 mm
Højde: 16 mm
Monteringshuller: 4 stk.
Funktioner og egenskaber
Det muliggør mekanisk montering af NodeMCU-modulet i sokler uden at skulle lodde modulet direkte til bundkortet.
Den sender modulets strøm- og databen til flerbensstik for nem tilslutning af periferiudstyr og måleudstyr.
Inkluderer en DC-strømindgang til ekstern strømforsyning til basen.
Kortet har en LED-indikator, der signalerer strøm.
Designet med monteringshuller muliggør en solid fastgørelse til enheden eller en arbejdsflade.
Benbeskrivelsen er trykt direkte på printkortet for nemmere orientering ved ledningsføring.
Ideel til
udvikling og test af projekter med NodeMCU ESP8266
prototypefremstilling af IoT-enheder
laboratorie- og undervisningsbrug
Tilslutning af sensorer, kommunikationsmoduler og andre eksterne enheder til NodeMCU-udviklingskortet
Pakkens indhold
1x NodeMCU-base med DC-indgang
Hvorfor vælge dette produkt?
Det giver et tydeligt pin-layout af NodeMCU-udviklingskortet i tilgængelige stikrækker.
Den muliggør strømforsyning fra en ekstern DC-kilde uden behov for separate strømtilslutninger uden for basen.
Mekanisk fastgørelse af modulet til soklerne forenkler udskiftning af kort under udvikling og test.
Det kompakte design er velegnet til arbejdsbænke, udviklingsarmaturer og integration i prototyper.
Installations- og betjeningsvejledning
Installer kun NodeMCU-modulet, når strømmen er afbrudt.
Før du tilslutter en ekstern strømkilde, skal du kontrollere polariteten og det indgangsspændingsområde, der er angivet for denne base.
Når du isætter modulet, skal du sørge for, at benene vender korrekt i forhold til soklerne, og at beskrivelsen på kortet overholdes.
Tilslut de tilsluttede periferiudstyr i henhold til markeringerne på de enkelte ben på printkortet.
Sikkerhedsmeddelelse
Forkert strømtilslutning kan forårsage skade på basen, det installerede modul og tilsluttede enheder.
Kortslut ikke strøm- eller databenene.
Brug printpladen i et ikke-ledende og tørt miljø.
Ved udvikling og integration i en enhed er det nødvendigt at overholde den korrekte elektriske tilslutning og belastning af de enkelte ben i henhold til det anvendte NodeMCU-modul.
Produktet er beregnet til elektronisk udvikling og prototyping; installation i den færdige enhed skal udføres af en person med elektronikkendskab.
