Descrizione

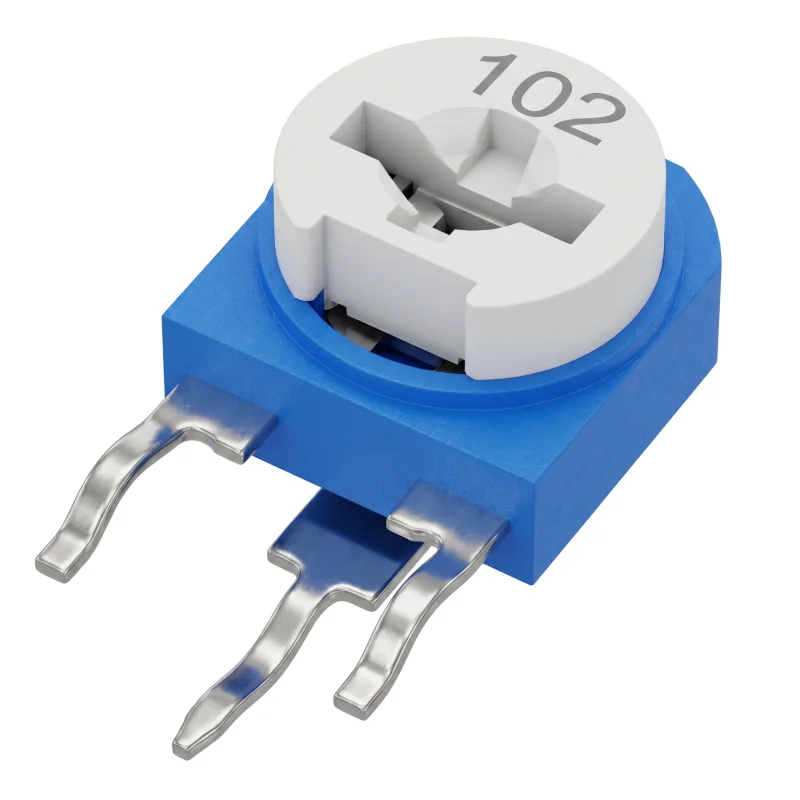

Stojeći ugljeni trimer RM-063 je jednookretni podesivi potenciometar za ugradnju u elektroničke sklopove. Služi za ručno podešavanje vrijednosti otpora unutar odabrane varijante, na primjer prilikom kalibracije, finog ugađanja ili servisnog podešavanja sklopa.
Tehničke specifikacije
Tip: ugljeni trimer
Izvedba: stojeća
Oznaka modela: RM-063
Veličina: 5 mm
Os podešavanja: vertikalna
Broj okretaja: 1
Kut podešavanja: 200° ± 20°
Tolerancija otpora: ±20 %
Maksimalni napon: 50 V DC
Snaga disipacije: 0,1 W
Dimenzije: 6,4 x 5,2 x 11,3 mm
Razmak pinova: 5 mm
Značajke i svojstva
Omogućuje ručno podešavanje otpora pomoću gornjeg elementa za podešavanje.
Jednookretna izvedba prikladna je za osnovno fino ugađanje vrijednosti u sklopu.
Stojeća konstrukcija štedi prostor na tiskanoj pločici.
Izvedba s tri pina odgovara trimeru koji se koristi kao podesivi djelitelj napona ili promjenjivi otpornik, ovisno o spoju.
Proizvod se isporučuje u odabranoj varijanti otpora.
Idealno za
Kalibracijske i upravljačke sklopove u elektronici.
Servisne popravke i zamjenu trimera s istim tipom i parametrima.
Razvojne prototipove i laboratorijske spojeve.
Tiskane pločice sa zahtjevom za vertikalno podešavanje trimera.
Sadržaj pakiranja
1x Stojeći ugljeni trimer RM-063 u odabranoj varijanti otpora.
Zašto odabrati ovaj proizvod
Navedeni parametri omogućuju odabir prema vrijednosti otpora, toleranciji, ograničenju napona i snazi disipacije.
Stojeća izvedba s vertikalnom osi omogućuje podešavanje odozgo nakon ugradnje na pločicu.
Razmak pinova od 5 mm olakšava provjeru prikladnosti za određeni dizajn ili zamjenu.
Različite vrijednosti otpora omogućuju upotrebu u raznim vrstama sklopova za podešavanje.
Upute za instalaciju i rad
Prije ugradnje provjerite podudarnost vrijednosti otpora, razmaka pinova i mehaničke izvedbe s danom aplikacijom.
Prilikom lemljenja izbjegavajte prekomjerno toplinsko naprezanje kućišta i pinova.
Podešavanje provodite prikladnim alatom, bez upotrebe prekomjerne sile na element za podešavanje.
Montažu i spajanje u električni uređaj treba obaviti osoba sa znanjem o elektroničkim sklopovima.
Sigurnosna upozorenja
Ne prekoračujte maksimalni napon od 50 V DC ni snagu disipacije od 0,1 W.
Neispravno spajanje ili preopterećenje može uzrokovati pregrijavanje, oštećenje komponente ili kvar spojenog sklopa.
Komponentu nemojte ugrađivati ni mijenjati u sklopu pod naponom.
Prije puštanja uređaja u rad provjerite polaritet spoja sklopa, mehaničko nalijeganje i kvalitetu lemljenih spojeva.
