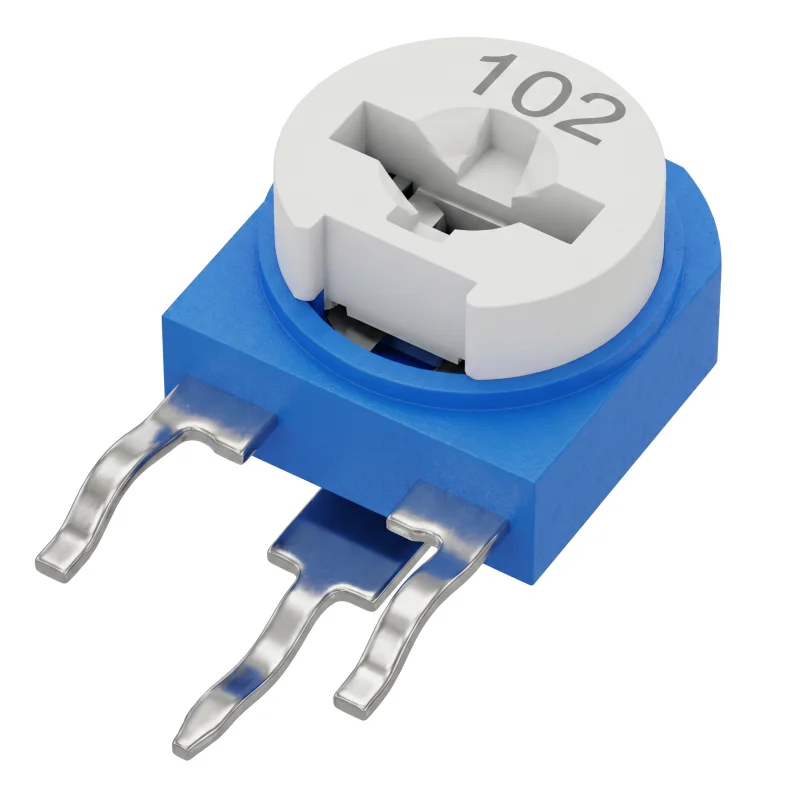

Den stående kul-trimmer RM-063 er et enkeltturs justerbart potentiometer til montering i elektroniske kredsløb. Det bruges til manuel justering af modstandsværdien inden for den valgte variant, for eksempel ved kalibrering, finjustering eller servicejustering af kredsløbet.
Tekniske specifikationer
Type: kul-trimmer
Udførelse: stående
Modelbetegnelse: RM-063
Størrelse: 5 mm
Justeringsakse: vertikal
Antal omdrejninger: 1
Justeringsvinkel: 200° ± 20°
Modstandstolerance: ±20 %
Maksimal spænding: 50 V DC
Effekttab: 0,1 W
Dimensioner: 6,4 x 5,2 x 11,3 mm
Benafstand: 5 mm
Funktioner og egenskaber
Giver mulighed for manuel modstandsjustering via det øverste justeringselement.
Enkeltturs designet er velegnet til grundlæggende finjustering af værdien i kredsløbet.
Den stående konstruktion sparer plads på printkortet.
Tre-bens designet svarer til en trimmer, der bruges som en justerbar spændingsdeler eller variabel modstand, afhængigt af tilslutningen.
Produktet leveres i den valgte modstandsvariant.
Ideel til
Kalibrerings- og justeringskredsløb i elektronik.
Servicereparationer og udskiftning af trimmere med samme type og parametre.
Udviklingsprototyper og laboratorieopsætninger.
Printkort med krav om vertikal justering af trimmeren.
Pakkens indhold
1x Stående kul-trimmer RM-063 i den valgte modstandsvariant.
Hvorfor vælge dette produkt
De angivne parametre gør det muligt at vælge ud fra modstandsværdi, tolerance, spændingsgrænse og effekttab.
Det stående design med vertikal akse muliggør justering fra toppen efter montering på printkortet.
Benafstanden på 5 mm gør det nemt at kontrollere egnetheden til et specifikt design eller som udskiftning.
Forskellige modstandsværdier muliggør brug i forskellige typer af justeringskredsløb.
Installations- og driftsvejledning
Før montering skal du kontrollere, at modstandsværdien, benafstanden og det mekaniske design passer til den pågældende applikation.
Undgå overdreven termisk belastning af huset og benene under lodning.
Udfør justeringen med et passende værktøj uden at bruge overdreven kraft på justeringselementet.
Montering og tilslutning til elektrisk udstyr bør udføres af en person med kendskab til elektroniske kredsløb.
Sikkerhedsadvarsler
Overskrid ikke den maksimale spænding på 50 V DC eller effekttabet på 0,1 W.
Forkert tilslutning eller overbelastning kan forårsage overophedning, beskadigelse af komponenten eller fejl i det tilsluttede kredsløb.
Komponenten må ikke monteres eller ændres i et kredsløb under spænding.
Før enheden tages i brug, skal du kontrollere kredsløbets polaritet, den mekaniske montering og kvaliteten af lodningerne.
