Descrizione

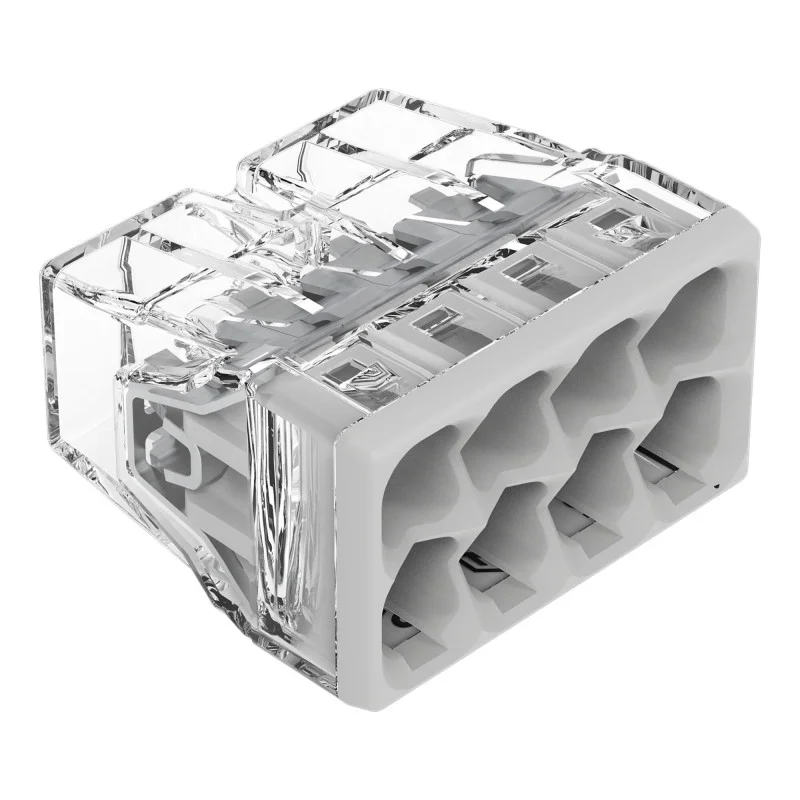

Instalacijski priključak WAGO 2273-208 koristi se za brzo spajanje žica u električnim instalacijama metodom umetanja. Namijenjen je za pune žice i koristi se u razvodnim i instalacijskim kutijama gdje je potrebno kompaktno rješenje s više priključnih točaka.
Tehničke specifikacije
Model: WAGO 2273-208
Serija: 2273
Vrsta: Priključni terminal za instalaciju PUSH WIRE
Broj priključnih točaka: 8
Tehnologija spajanja: push-in
Dizajnirano za čvrste vodiče
Nazivni presjek vodiča: do 2,5 mm2
Raspon spojivih žica: 0,5 do 2,5 mm2
Duljina skidanja izolacije: 11 mm
Nazivni napon: 450 V
Nazivna struja: 24 A
Boja kućišta: prozirna
Boja kućišta: svijetlosiva
Izolacijski materijal: polikarbonat
Materijal kontakta: elektrolitički bakar
Kontaktna površina: kositar
Materijal stezne opruge: krom-nikl opružni čelik
Klasa zapaljivosti prema UL94: V2
Dimenzije: 18 x 10,4 x 16,7 mm
Težina: 2,2 g
Maksimalna temperatura okoline: 60 °C
Oznaka temperature prema EN 60998: T60
Funkcije i značajke
Kompaktno prozirno tijelo omogućuje vizualni pregled umetanja žice.
Utični dizajn omogućuje izravno umetanje punog vodiča bez upravljačke poluge.
Osam odvojenih ulaza je dizajnirano za spajanje žica na jednom potencijalu.
Kontaktne površine su površinski obrađene kositrom.
Stezaljka je namijenjena za upotrebu u fiksnim električnim instalacijama.
Idealno za
Spajanje fiksnih žica u kućnim i industrijskim električnim instalacijama.
Ugradnja u instalacijske i razvodne kutije.
Grananje jednog potencijala u više vodiča.
Rasvjeta, utičnice i ostale fiksne instalacije u zgradama.
Sadržaj paketa
1x WAGO 2273-208 instalacijski priključak
Zašto odabrati ovaj proizvod?
Jasno definiran broj od osam priključnih točaka za spajanje više žica u jednom čvoru.
Kompaktni dizajn olakšava instalaciju u ograničenom prostoru.
Prozirno kućište omogućuje vam provjeru ispravnog umetanja žice.
Tehnički parametri i oznake modela javno su dostupni u WAGO dokumentaciji proizvoda.
Upute za instalaciju i uporabu
Koristiti samo s vodičima unutar navedenog raspona presjeka i odgovarajućeg tipa.
Održavajte duljinu skidanja izolacije od 11 mm.
Prije umetanja, žica mora biti ravna, neoštećena i bez prljavštine.
Terminal je namijenjen za fiksnu ugradnju u prikladan električni prostor, na primjer u instalacijsku kutiju.
Instalacija i spajanje moraju se izvršiti s isključenim napajanjem.
Sigurnosna obavijest
Proizvod je namijenjen za električne instalacije; nepravilno ožičenje može dovesti do kratkog spoja, pregrijavanja ili strujnog udara.
Radove na električnim uređajima smije obavljati samo osoba s odgovarajućim stručnim kvalifikacijama.
Ne prekoračujte električne nazivne vrijednosti i koristite samo kompatibilne žice.
Ne koristiti nakon mehaničkog oštećenja terminala ili ako je vodič oštećen.
Nakon instalacije provjerite ispravno umetanje žica i čvrstoću spoja.
