Descrizione

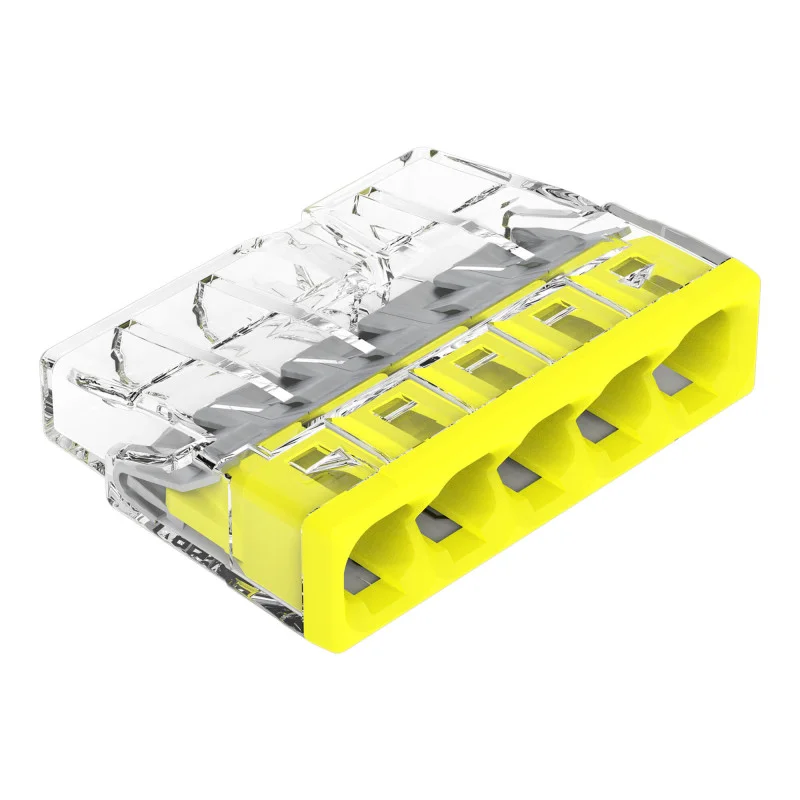

Instalacijski terminal WAGO serije 2273 namijenjen je za spajanje punih vodiča izravnim umetanjem u kontakt. Dizajn s pet priključnih točaka omogućuje brzo i pregledno grananje vodiča u instalacijskim kutijama i drugim područjima s ograničenim prostorom. Prodaje se u 1 komadu.
Tehničke specifikacije
Proizvođač: WAGO
Serija: 2273
Vrsta tehnologije spajanja: GURNI ŽIČNI
Broj priključnih točaka: 5
Broj potencijala: 1
Dizajnirano za čvrste vodiče
Raspon presjeka žice: 0,52,5 mm2
Raspon žica: 20-16 AWG
Materijal spojnih vodiča: bakar, aluminij
Način upravljanja: izravno umetanje
Duljina skidanja izolacije: 11 mm
Smjer spajanja: bočno
Nazivni napon: 450 V
Nazivna struja: 24 A
Preporučeni udarni napon: 4 kV
Kategorija prenapona: II
Temperatura okolnog zraka tijekom rada: +60 °C
Kontinuirana radna temperatura: 105 °C
Oznaka temperature prema EN 60998: T60
Izolacijski materijal: polikarbonat (PC)
Boja kućišta: prozirna
Boja poklopca: žuta
Dimenzije: 22 x 5,8 x 16,7 mm
Težina: 1,6 g
Broj proizvoda: 4698551
Funkcije i značajke
Kompaktni terminal za pune vodiče u električnim instalacijama.
Spajanje žice se vrši izravnim umetanjem bez upotrebe alata.
Prozirno kućište omogućuje vizualni pregled umetanja žice.
Jednopotencijalni dizajn za spajanje pet žica na jedan čvor.
Ispitni otvor omogućuje električno ispitivanje u instaliranom stanju.
Dizajn je prikladan za upotrebu u instalacijskim kutijama s ograničenim prostorom.
Idealno za
Spajanje fiksnih žica u kućnim i industrijskim električnim instalacijama.
Grananje žica u instalacijskim i razvodnim kutijama.
Ugradnja, servis i modifikacija fiksnih električnih razvodnih sustava.
Primjene gdje je potrebno brzo i jasno spajanje više žica.
Sadržaj paketa
1x WAGO 2273 instalacijska stezaljka, 5-polna
Zašto odabrati ovaj proizvod?
Navedeni električni i temperaturni parametri su specificirani za upotrebu prilikom instalacije.
Petopolni dizajn omogućuje spajanje više punih vodiča u jednom kompaktnom elementu.
PUSH WIRE priključak pojednostavljuje instalaciju i skraćuje vrijeme ožičenja.
Prozirno tijelo olakšava provjeru je li žica ispravno umetnuta.
Kompaktne dimenzije omogućuju korištenje u skučenim prostorima za ugradnju.
Upute za instalaciju i uporabu
Prije umetanja žice, ogulite je na duljinu od 11 mm.
Terminal je dizajniran za pune vodiče unutar navedenog raspona presjeka.
Umetnite žicu izravno u odgovarajuću rupu dok se ne zaustavi.
Prilikom odspajanja, otpustite žicu povlačenjem i okretanjem naizmjenično lijevo i desno.
Pridržavajte se nazivnih električnih i temperaturnih parametara proizvoda.
Sigurnosna obavijest
Proizvod je namijenjen za električne instalacije. Nepravilna uporaba ili spajanje mogu uzrokovati strujni udar, kratki spoj ili pregrijavanje spoja.
Uvijek isključite napajanje prije montaže, demontaže ili pregleda.
Koristite samo žice odgovarajućeg tipa i presjeka.
Ugradnju u fiksne električne instalacije treba izvršiti osoba s odgovarajućim električarskim kvalifikacijama.
Nakon instalacije provjerite ispravno umetanje žice i čvrstoću spoja.
