Descrizione

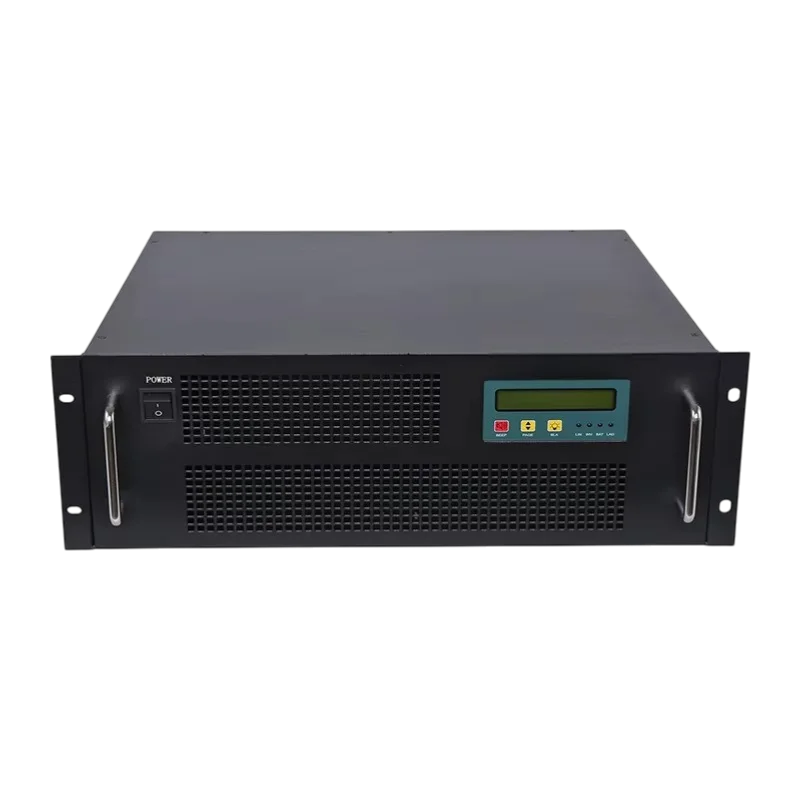

Industriell spänningsomvandlare avsedd för att omvandla DC-ingångsspänning till 220 VAC AC-utgång. Enheten är utformad i ett 19″ 4U-rackformat och är lämplig för applikationer där likström finns tillgänglig och en ren sinus AC-utgång krävs för att driva enheter som är känsliga för spänningskvalitet. Produkten är utrustad med ett RS485-kommunikationsgränssnitt, LCD-indikering och skyddsfunktioner för drift i tekniska och industriella installationer.
Tekniska specifikationer
Enhetstyp: DC/AC-spänningsomvandlare
Modellserie: IPS-DTA12000-1102-4U
Nominell ingång: 110 VDC
Driftspänningsområde för ingång: 90145 VDC
Startspänningsområde: 94142 VDC
AC-bypassingång: 230 VAC
Utgångsspänning: 230 VAC
Utgångsfrekvens: 50 Hz
Utgångsspänningens form: ren sinusvåg
Nominell effekt: 12 kVA
Nominell aktiv effekt: 9600 W
Montering: 19″ rack, höjd 4U
Kommunikationsgränssnitt: RS485
Indikation: LCD-skärm
Bypass-omkopplingstid: 55 ms
Utgångsspänningens noggrannhet: 220 V ±10 VAC
Utgångsfrekvensnoggrannhet: 50 Hz ±0,1 % eller 60 Hz ±0,1 %
Effektfaktor: 0,8
Verkningsgrad i inverterläge med resistiv belastning: 85 %
Total harmonisk distorsion: mindre än 3 % vid linjär belastning
Dynamisk svarstid: 5 % för en stegvis ändring av belastningen från 100 % till 100 %
Överbelastningskapacitet: 100 % till 120 % i 601 s, 120 % till 150 % i 10 s
Dielektrisk styrka ingång-utgång: 1500 VAC i 1 minut
Bullernivå på 1 m: mindre än 65 dB
Omgivningstemperatur för drift: -20 °C till +50 °C
Driftsfuktighet: 090 %, icke-kondenserande
Driftshöjd: upp till 2000 m
Mekaniska mått: 482 × 177 × 440 mm
Funktioner och egenskaper
Omvandlar likspänning till växelspänning med en ren sinusvåg
Rackdesign för integration i 19″-distributionsskåp och tekniska rack
Inbyggd AC-bypassingång 220 VAC
LCD-display för att visa in- och utgångsspänning, frekvens, utgångsström, temperatur, belastningsprocent och andra driftsdata
RS485-kommunikationsgränssnitt för övervakning eller integration i ett överordnat system
Ingångsunderspänningsskydd
Överspänningsskydd för ingång
Överbelastningsskydd för utgången
Kortslutningsskydd
Utformad för att driva enheter som kräver stabil växelspänning från en likströmskälla
Idealisk för
Industriella kraftsystem med 110 V DC-buss
Teknologiska skåp och 19-tums rackinstallationer
Reserv- och överföringskraftsystem
Strömförsörjning av enheter som kräver ren sinusvåg
Laboratorie-, test- och tekniska operationer som kräver omvandling av 110 VDC till 220 VAC
Paketinnehåll
Spänningsomvandlare i 19″ 4U-rackdesign
Varför välja den här produkten?
Kombinerar 110 VDC-ingång med 220 VAC-utgång i en industriell enhet
Ger en ren sinusvågsutgång lämplig för ett brett utbud av AC-apparater och tekniker
Möjliggör montering i ett vanligt 19-tums rack
Inkluderar RS485 för kommunikation och LCD för lokal styrning av driftsstatus
Den är utrustad med skydd som är viktiga för drift inom energi- och industriapplikationer
Installations- och bruksanvisning
Installera i ett kompatibelt 19-tums rack eller teknikskåp med tillräcklig kylning.
Observera korrekta ingångs- och utgångsanslutningar enligt enhetens terminalbeteckningar och spänningsnivåer.
Använd endast enheten inom det angivna inspänningsområdet och under lämpliga klimatförhållanden.
Anslutningen av RS485-kommunikationsledningen och strömkablarna måste utföras fackmässigt och med vederbörlig hänsyn till enhetens effektbelastning.
Kontrollera att hela enheten är korrekt jordad och har säkring före idrifttagning.
Säkerhetsmeddelande
Apparaten drivs med farlig lik- och växelspänning. Det finns risk för elektrisk stöt.
Installation, anslutning och idrifttagning måste utföras av en kvalificerad person med lämplig elkompetens.
Felaktig anslutning kan orsaka skador på enheten, kortslutning, överhettning eller brand.
Innan några åtgärder vidtas, koppla bort enheten från ingångs- och utgångsströmmen och kontrollera att den är strömlös.
Täck inte över ventilationsöppningarna och använd inte enheten utanför det angivna temperaturintervallet.
Installera inte enheten i en miljö med fuktkondens, ledande damm eller utan tillräckligt skydd mot överbelastning och kortslutning.
