Descrizione

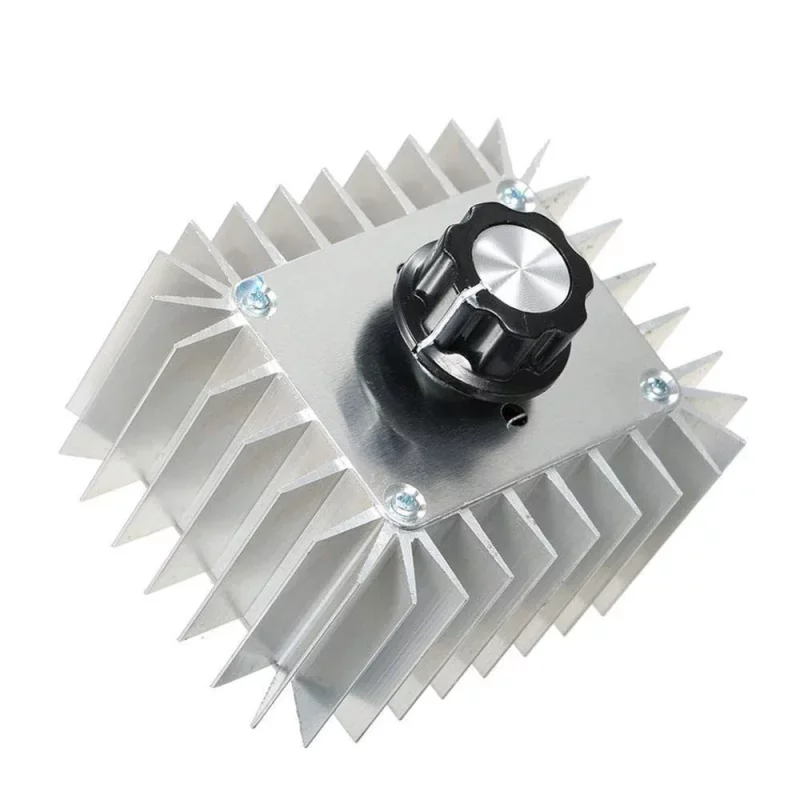

SCR-regulatoren er designet til jævn styring af udgangsspændingen og dermed effekten af den tilsluttede belastning. Den bruges typisk til regulering af varmeelementer og glødelamper eller til styring af simple vekselstrømsmotorer med en kommutator. Designet med en aluminiumskøleplade er designet til at aflede varmetab ved højere belastninger.
Tekniske specifikationer
Indgangsspænding: AC 230 V
Udgangsspænding: AC 0230 V (ved regulering fra lav spænding kan der opnås ca. 20 V)
Maksimal effekt: 5000 W (kortvarig)
Anbefalet kontinuerlig belastning: op til 2200 W (ved stuetemperatur)
Effektivitet: 90%
Mål: 85 × 70 × 40 mm (uden betjeningsknap og terminaler)
Materiale: køleplade/dæksel i aluminium for bedre varmeafledning
Driftsfugtighed: 0-95%
Anvendelse: Kun til indendørs installation
Funktioner og egenskaber
Kontinuerlig regulering af udgangsspænding ved hjælp af et roterende potentiometer
Skrueterminaler til tilslutning af ledninger
Primært designet til ohmske belastninger (varmeapparater, glødelamper)
Mulig anvendelse til simple vekselstrømsmotorer med kommutator (. boremaskiner, støvsugere, nogle ventilatorer uden kondensator)
Ikke beregnet til strømforsyninger med tændt kontakt og induktive belastninger; uegnet til induktionskogeplader og de fleste LED-lyskilder
En last skal tilsluttes for regulering.
Anbefales ikke til brug med apparater, der er drevet af 110 V strøm fra elnettet
Ideel til
Regulering af effekten på varmespiraler, varmeapparater og radiatorer
Lysstyrkekontrol af pærer og andre glødetrådslyskilder
Hastighedsregulering af udvalgte simple AC-motorer uden kondensator
Laboratorie- og værkstedsapplikationer til jævn effektstyring af ohmske belastninger
Pakkens indhold
1× SCR spændings-/effektregulator
Hvorfor vælge dette produkt?
Bredt reguleringsområde for udgangsspænding til ohmske belastninger
Aluminiumskonstruktion for mere effektiv varmeafledning
Enkel potentiometerstyring og tilslutning via skrueterminaler
Velegnet løsning til applikationer, hvor kontinuerlig effektstyring uden feedback er påkrævet
Installations- og betjeningsvejledning
Belastningen skal tilsluttes for korrekt spændingsregulering
Kun egnet til simple vekselstrømsmotorer med kommutator (. boremaskiner, støvsugere, nogle ventilatorer uden kondensator)
Ikke egnet til enfasede induktionsmotorer med driftskondensator (PSC) – der er risiko for momenttab, overophedning og støj
Til kondensatormotorer anbefaler vi at bruge en speciel hastighedsregulator til PSC-motorer eller en autotransformer-regulator.
Sørg for tilstrækkelig ventilation og varmeafledning fra kølepladen under højere belastninger.
Sikkerhedsmeddelelse
Produktet fungerer med en AC 230V spænding – risiko for elektrisk stød
Installation og tilslutning må kun udføres af en kvalificeret person.
Afbryd altid apparatets strømforsyning før installation eller vedligeholdelse.
Overskrid ikke den maksimalt tilladte effekt, og overhold den anbefalede kontinuerlige belastning.
Beskyt enheden mod fugt, støv og mekaniske skader.
Brug kun indendørs med tilstrækkelig ventilation.
