Descrizione
DC/DC-konverteren bruges til at øge DC-indgangsspændingen til en stabiliseret udgangsspænding på 28 V DC. Den er beregnet til strømforsyningssystemer, industrielle applikationer og mobilteknologi, hvor der kræves høj strømbelastningsevne, robust mekanisk design og beskyttelsesfunktioner til drift under mere krævende forhold.
Tekniske specifikationer
Type: ikke-isoleret DC/DC-konverter
Indgangsspænding: 10-20V DC
Nominel indgangsspænding: 12 V DC
Udgangsspænding: 28V DC
Udgangsspændingsområde: 27,5-28,6V
Maksimal udgangsstrøm: 20 A
Udgangseffekt: 560W
Effektivitet: 95,7% ved Vin = 12 V, Iout = 20 A
Kontrolnøjagtighed: ±2%
Linjeregulering: ±1%
Belastningsregulering: ±1%
Hvilestrøm uden belastning: 100120 mA ved Vin = 12 V
Nedlukning ved underspænding på indgang: 8,89,3 V
Underspændingsgendannelse: 9,9-10,3 V
Overstrømsbeskyttelse mod udgang: 2837 A ved Vin = 12 V
Udgangsripple og støj: 368450 mVp-p
Udgangsspændingens stigningstid: 73120 ms
Startforsinkelse: 78-120 ms
Udgangsspændingsoverskridelse: maks. 3%
Overophedningsbeskyttelse: Indgriben ved hustemperatur op til 98 °C
Kølemetode: naturlig køling
Skiftefrekvens: 80 ±10 kHz
Omgivelsestemperatur for drift: -40 til +55 °C
Hustemperatur: -40 til +80 °C
Opbevaringstemperatur: -55 til +100 °C
Driftsfugtighed: 5-95% ikke-kondenserende
Maksimal højde: 4000 m
Beskyttelse: IP67
Isolationsmodstand indgang/hus og udgang/hus: minimum 10 M ved testspænding 500 V
Indgangs-/husmodstand og udgangs-/husmodstand: minimum 500 V
Dimensioner: 140 × 120 × 42,5 mm
Vægt: 1,2 kg
MTBF: minimum 200.000 timer ved Vin = 12 V, Iout = 20 A
Funktioner og egenskaber
Ikke-isoleret design mellem input og output
Synkron ensretning
Version med enkelt udgang
Stabil udgangsstrøm ved fuld belastning
Integreret underspændingsbeskyttelse på indgangen med automatisk genoprettelse
Integreret overstrømsbeskyttelse med automatisk genstart efter fejlretning
Integreret overophedningsbeskyttelse
Indbygget sikring på positiv indgang 90 A
Understøttelse af fjernbetjent tænd/sluk via EN-indgang i versioner udstyret med denne funktion
Naturlig varmeafledning gennem det ribbede metaldæksel
Ingen ekstern outputkapacitet kræves
Tilslutning af indgangs- og udgangsterminaler
Ideel til
Industrielle kraftsystemer
Alternative energisystemer
Køretøjer og håndteringsudstyr
Elektriske drev og elektriske motorer
Telekommunikationsteknologi
Skibs- og installationer om bord
Strømforsyning til LED-systemer
Pakkens indhold

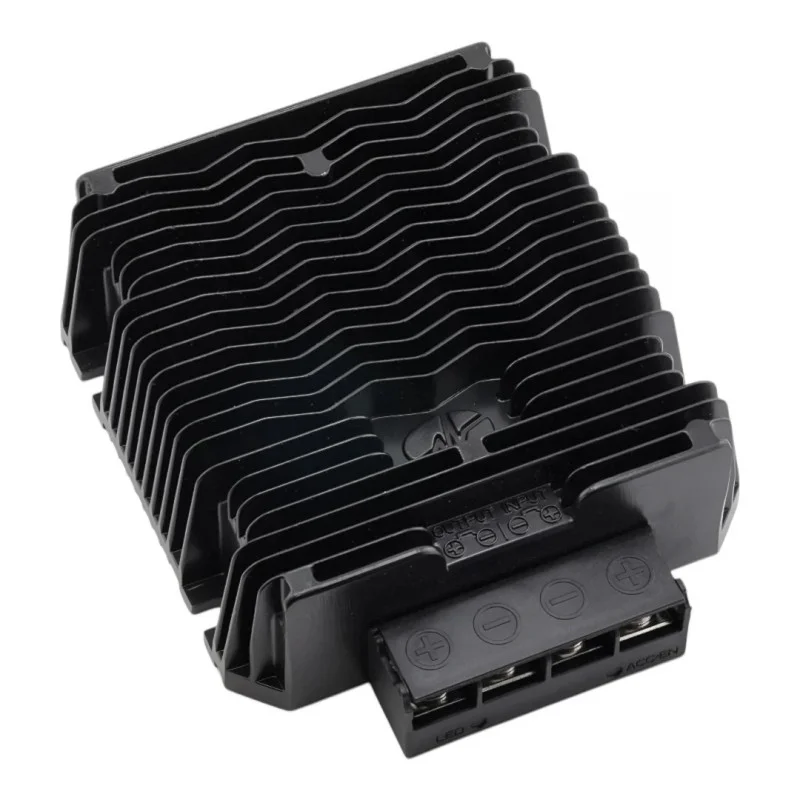

DC/DC-konverter WG-12S2825M
Installations- og betjeningsvejledning
Sørg for pålidelig forbindelse af indgangs- og udgangskabler til inverterterminalerne.
For længere ledninger er det nødvendigt at vælge ledere med et passende tværsnit på grund af spændingsfald og strømbelastning.
For denne step-up-konverter anbefales det at placere det længere kabel på indgangssiden for at opnå længere kabelstrækninger.
For pålidelig drift er det nødvendigt at sikre tilstrækkelig luftstrøm og varmeafledning fra husets overflade.
Det er tilrådeligt at overvåge inverterens temperatur i midten af husets bund.
Installationen skal overholde driftstemperaturområdet og kølekravene.
Sikkerhedsmeddelelse
Enheden er en elektrisk strømomformer med høje indgangs- og udgangsstrømme. Forkert ledningsføring kan forårsage kortslutning, overophedning af ledningerne eller beskadigelse af enheden.
Da det er en ikke-isoleret konverter, er input og output ikke galvanisk adskilt. Denne egenskab skal tages i betragtning ved design af hele systemet.
Udgangen må ikke kortsluttes. Dokumentationen angiver, at boost-konverteren ikke har beskyttelse mod permanent kortslutning ved udgangen.
Installationen skal udføres med strømmen afbrudt.
Dækslet bliver varmt under drift. Kontakt med varmefølsomme materialer skal undgås, og tilstrækkelig køling skal sikres.
Montering og ledningsføring bør udføres af en person med kendskab til jævnstrømssystemer og effektelektronik.
Hvorfor vælge dette produkt?
Tydelig specificeret konvertering fra 10-20 V DC til 28 V DC
Høj udgangsstrømkapacitet på op til 20 A
Oplyst effektivitet 95,7% under definerede forhold
Robust design med passiv køling og IP67-beskyttelse
Integreret beskyttelse mod underspænding, overstrøm og overophedning
Kompakte dimensioner i betragtning af ydelsesklassen
