Descrizione

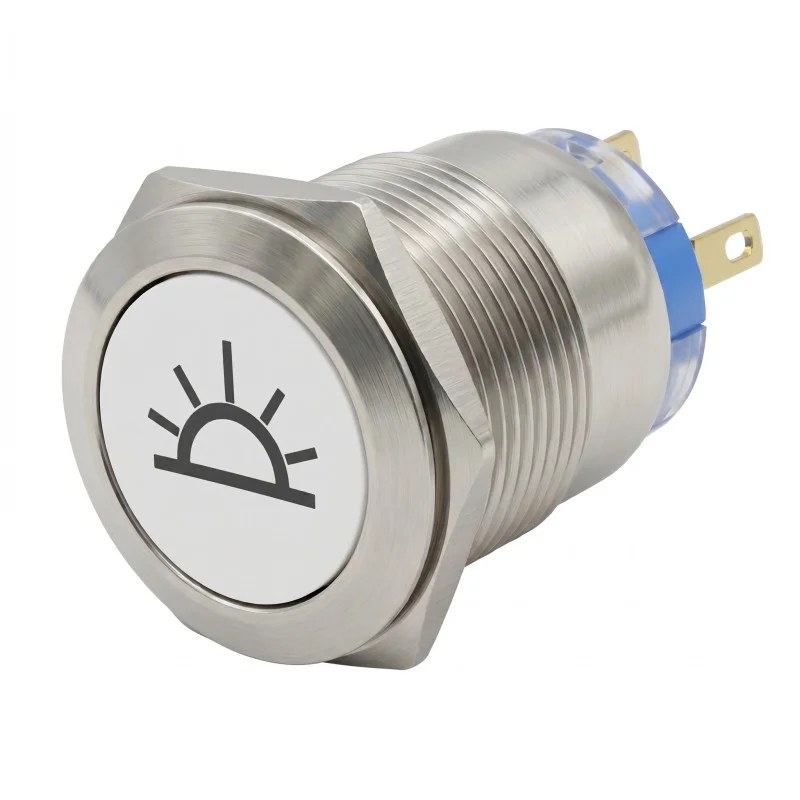

Kovový tlačidlový spínač AM2416 s aretáciou je určený pre ovládanie elektrických obvodov a pre inštalácie, kde sa požaduje viditeľné červené LED podsvietenie. Konštrukcia s kovovým telom a krytím IP65 umožňuje použitie v ovládacích paneloch, elektroinštalačných zostavách a interiérovom osvetlení pri dodržaní uvedených elektrických parametrov.
Technické špecifikácie
Typ produktu: kovový tlačidlový spínač s LED podsvietením
Typ spínania: s aretáciou
Farba podsvietenia: červená
Maximálne napätie pre LED podsvietenie: 12 V
Maximálne spínané zaťaženie: 250 V / 5 A
Typ kontaktov: NO, NC
Montážny priemer: 19 mm
Priemer čelnej časti: 22 mm
Krytie: IP65
Vyhotovenie: strieborné kovové telo
Funkcie a vlastnosti
Aretačný mechanizmus umožňuje zachovanie zopnutého alebo rozopnutého stavu po stlačení.
Kontakty NO a NC umožňujú zapojenie pre spínaciu aj rozpínaciu funkciu podľa návrhu obvodu.
Červené LED podsvietenie slúži na vizuálnu signalizáciu alebo orientáciu ovládacieho prvku.
Kovové vyhotovenie je vhodné pre montáž do ovládacích panelov a čelných dosiek.
Krytie IP65 poskytuje ochranu proti prachu a proti tryskajúcej vode pri správnej montáži.
Ideálne pre
Ovládacie panely elektrických zariadení.
Spínanie a signalizáciu v interiérovom osvetlení.
Riadiace a pomocné obvody s požiadavkou na aretačný spínač.
Panelové inštalácie, kde sa vyžaduje kovové tlačidlo s podsvietením.
Obsah balenia
1x Kovový spínač s červeným podsvietením
Prečo zvoliť tento produkt
Produkt kombinuje aretačné spínanie, LED podsvietenie a kontakty NO aj NC v jednom panelovom prvku.
Uvedené parametre umožňujú použitie v elektrických obvodoch s jasne stanoveným limitom spínaného zaťaženia.
Montážny priemer 19 mm a čelný priemer 22 mm uľahčujú zaradenie do panelových aplikácií zodpovedajúcich týmto rozmerom.
Krytie IP65 je vhodné pre prostredie, kde sa požaduje zvýšená ochrana čelnej časti spínača.
Pokyny k inštalácii a prevádzke
Pred montážou overte zhodu zapojenia kontaktov NO a NC s požadovanou funkciou ovládaného obvodu.
LED podsvietenie pripájajte iba na napätie neprekračujúce 12 V.
Spínané zaťaženie nesmie prekročiť hodnotu 250 V / 5 A.
Pre zachovanie krytia IP65 musí byť spínač osadený do vhodne pripraveného panelu a riadne dotiahnutý.
Bezpečnostné upozornenie
Pri použití v striedavých sieťach s napätím do 250 V hrozí úraz elektrickým prúdom.
Montáž do obvodov so sieťovým napätím smie vykonávať iba osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.
Pred inštaláciou, zapojením alebo údržbou musí byť obvod odpojený od napájania.
Nesprávne zapojenie kontaktov alebo LED podsvietenia môže spôsobiť skrat, prehriatie alebo poškodenie spínača.
Produkt nepoužívajte mimo uvedených elektrických limitov.
