Descrizione

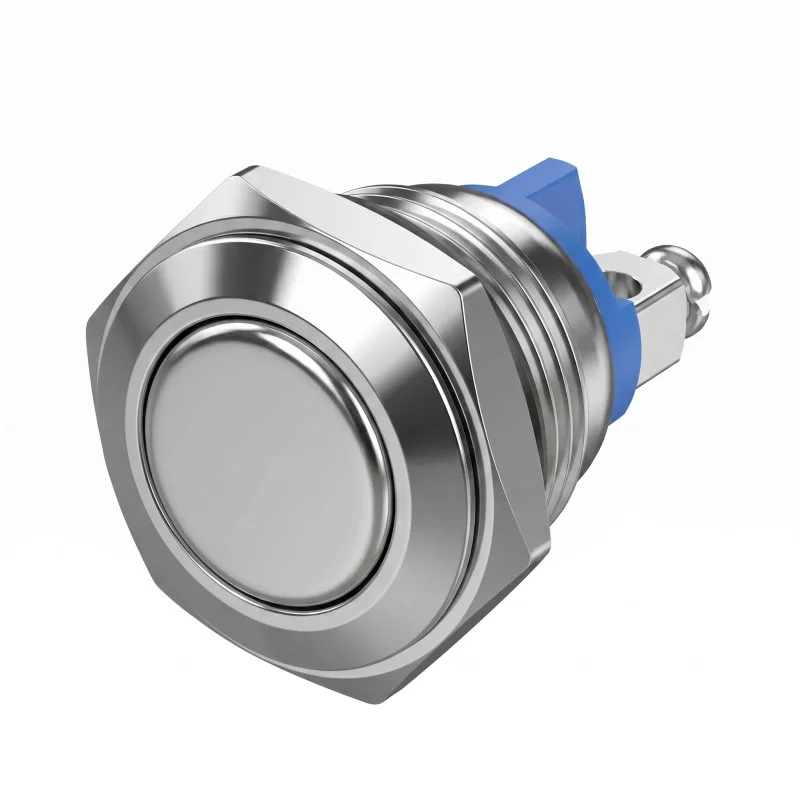

Kovový tlačidlový spínač je určený na montáž do panelu alebo krytu zariadenia. Slúži na ručné spínanie elektrického obvodu a vďaka kovovému vyhotoveniu a krytiu IP67 je vhodný pre aplikácie vyžadujúce zvýšenú odolnosť proti prachu a vode.
Technické špecifikácie
Typ produktu: tlačidlový spínač
Vyhotovenie tela: kovové
Vonkajší priemer spínača: 18 mm
Montážny priemer: 16 mm
Rozmery: 18 × 18 × 22 mm
Stupeň krytia: IP67
Maximálne zaťaženie: 250 V AC / 3 A
Maximálne zaťaženie: 12 V / 15 A
Montáž: do panelu pomocou závitového tela a matice
Funkcie a vlastnosti
Tlačidlové ovládanie pre zopnutie elektrického obvodu.
Kovové telo s mechanickým upevnením do montážneho otvoru.
Krytie IP67 zaisťuje ochranu proti prachu a proti účinkom dočasného ponorenia do vody za podmienok zodpovedajúcich tomuto stupňu krytia.
Konštrukcia je určená pre panelovú montáž.
Elektrické pripojenie je riešené kontaktnými vývodmi na zadnej strane spínača.
Ideálne pre
Ovládacie panely elektrických zariadení.
Rozvádzače a ovládacie skrinky.
Zariadenia vyžadujúce kovový panelový spínač s vyšším stupňom krytia.
Nízkonapäťové aj sieťové ovládacie obvody v rámci uvedených elektrických hodnôt.
Obsah balenia
1× kovový tlačidlový spínač
Upevňovacia matica na závitovom tele spínača
Prečo zvoliť tento produkt
Má uvedené krytie IP67 pre použitie v prostredí so zvýšeným výskytom prachu alebo vlhkosti.
Panelová montáž umožňuje pevné uchytenie do otvoru s priemerom 16 mm.
Kovové vyhotovenie je vhodné pre mechanicky namáhanejšie ovládacie miesta.
Uvedené elektrické hodnoty umožňujú použitie v rôznych typoch spínaných obvodov pri dodržaní maximálneho zaťaženia.
Pokyny k inštalácii a prevádzke
Spínač inštalujte do montážneho otvoru s priemerom 16 mm.
Pred zapojením overte, že napätie a prúd v obvode neprekračujú uvedené hodnoty spínača.
Pri montáži zaistite pevné dotiahnutie upevňovacej matice bez poškodenia závitu alebo tela spínača.
Zapojenie musí zodpovedať funkcii spínaného obvodu a požiadavkám daného zariadenia.
Bezpečnostné upozornenia
Pri použití so sieťovým napätím 250 V AC hrozí riziko úrazu elektrickým prúdom.
Montáž a zapojenie do obvodov so sieťovým napätím smie vykonávať iba osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.
Pred inštaláciou, údržbou alebo demontážou vždy odpojte napájanie spínaného obvodu.
Neprekračujte uvedené maximálne hodnoty napätia a prúdu.
Nesprávne zapojenie alebo preťaženie spínača vedie k riziku prehriatia, skratu alebo poškodenia zariadenia.
