Descrizione

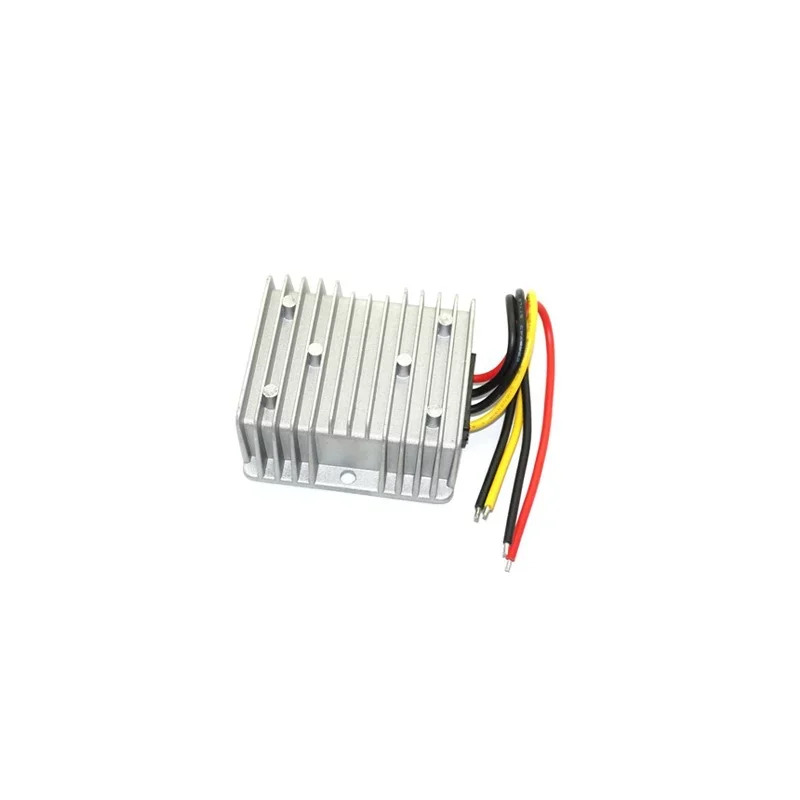

Der DC/DC-Spannungswandler wandelt eine Eingangs-Gleichspannung von 1224 V in eine Ausgangs-Gleichspannung von 6 V um. Er eignet sich zur Stromversorgung von Geräten, die eine stabilisierte Spannung von 6 V benötigen, beispielsweise in Anwendungen mit integrierter oder ähnlicher Gleichstromverteilung. Dank Schutzart IP68 und Aluminium-Kühlrippengehäuse ist er auch in anspruchsvollen Umgebungen einsetzbar und gewährleistet eine effektive Wärmeableitung.
Technische Spezifikationen
Produkttyp: DC/DC-Spannungswandler
Eingangsspannung: 1224 V DC
Eingangsspannungsbereich: 1035 V DC
Ausgangsspannung: 6 V DC
Maximaler Ausgangsstrom: 10 A
Maximale Leistung: 60 W
Effizienz: 91 %
Leerlaufstromaufnahme: max. 55 mA
Schutzart: IP68
Betriebstemperatur: -40 bis +80 °C
Luftfeuchtigkeit: 0 bis 95 %
Abmessungen: 74 x 74 x 32 mm
Gewicht: 290 g
Funktionen und Merkmale
Umwandlung einer Gleichspannung von 1224 V DC auf 6 V DC
Aluminiumkonstruktion mit Kühlrippen zur Wärmeableitung
Integrierter Schutz gegen Überlastung, Überspannung, Überhitzung und Kurzschluss
Verdrahtung mit Eingangs- und Ausgangsleitungen
Geschlossene Bauweise, geeignet für Installationen, die Feuchtigkeit und Staub ausgesetzt sind
Ideal für
Stromversorgung von 6V-Geräten mit 12V- oder 24V-Gleichstromnetzteilen
Automobil-, Industrie- und technische Anwendungen mit Gleichstromversorgung
Installation in Umgebungen mit erhöhten Anforderungen an Wasser- und Staubbeständigkeit
Packungsinhalt
DC/DC-Spannungswandler 1224 V auf 6 V
Warum sollten Sie sich für dieses Produkt entscheiden?
Definierte Eingangs- und Ausgangsspannungen zur Stromversorgung von 6-V-Geräten aus 12-V- und 24-V-Systemen
Ausgangsstrom bis zu 10 A für höhere Stromlasten
Schutzart IP68 für den Einsatz in anspruchsvolleren Betriebsumgebungen
Schutzfunktionen unterstützen einen sichereren Betrieb bei Fehlerzuständen
Das Aluminiumgehäuse trägt zur Wärmeableitung bei.
Installations- und Bedienungsanleitung
Vor dem Anschließen die korrekte Polarität von Eingang und Ausgang überprüfen.
Installieren Sie den Wechselrichter so, dass die Wärme vom Gerätegehäuse abgeführt werden kann.
Die angegebene Eingangsspannung, der Ausgangsstrom oder die Leistungsaufnahme dürfen nicht überschritten werden.
Das angeschlossene Gerät muss für eine 6-V-Gleichstromversorgung ausgelegt sein.
Einbau in ein geeignetes elektrisches System unter Berücksichtigung des Schutzes der Stromkreise.
Sicherheitshinweis
Eine fehlerhafte Verkabelung kann Schäden am Wechselrichter, am angeschlossenen Gerät oder an den Kabeln verursachen.
Bei der Installation besteht die Gefahr eines Kurzschlusses und einer übermäßigen Erhitzung aufgrund unzureichenden Sicherungsschutzes oder einer ungeeigneten Dimensionierung der Drähte.
Das Gerät darf nicht unter Spannung installiert werden.
Eine fachgerechte Installation wird empfohlen, insbesondere bei Fahrzeugen, Maschinen und fest installierten elektrischen Anlagen.
