Descrizione

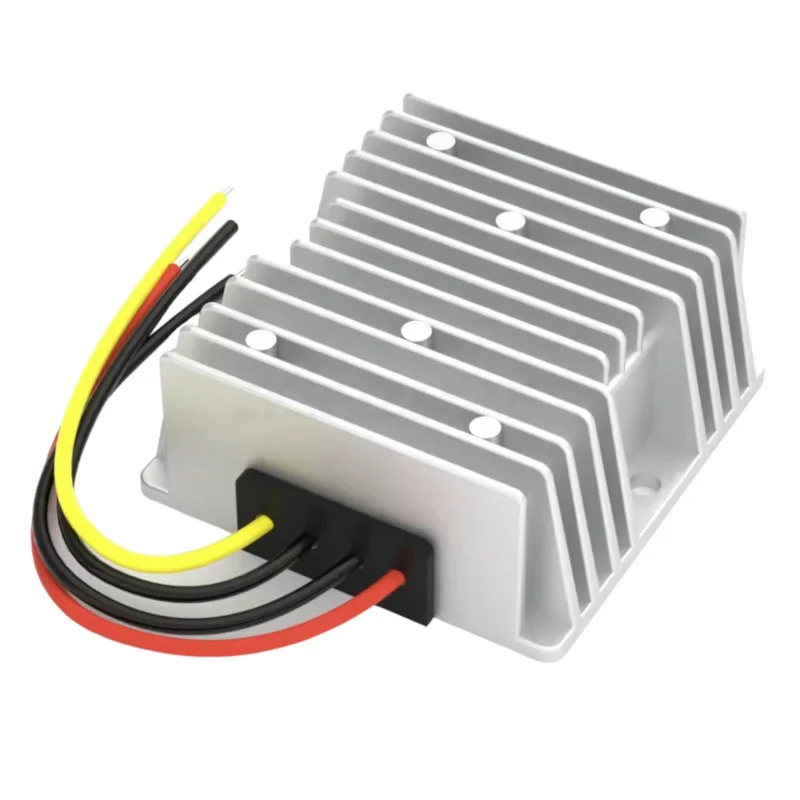

Der DC-DC Spannungswandler NP-DTD1224S303 dient zur Umwandlung einer Gleichspannung im Bereich von 10-25 V DC in eine Ausgangsspannung von 30 V DC. Er ist für die Stromversorgung von Gleichstromgeräten konzipiert, die eine stabilisierte Spannung von 30 V DC und einen Strom von bis zu 3 A bei ordnungsgemäßer Verkabelung und unter normalen Betriebsbedingungen benötigen.
Technische Spezifikationen
Produkttyp: DC-DC Spannungswandler
Modell: NP-DTD1224S303
Eingangsspannung: 10-25 V DC
Ausgangsspannung: 30 V DC
Ausgangsstrom: 3 A
Ausgangsleistung: 90 W
Zertifikate: CE, RoHS
Schutzart: IP68
Abmessungen: 74x74x32 mm
Gewicht: 250 g
Funktionen und Eigenschaften
Umwandlung von Gleichspannung von einem niedrigeren Eingangsniveau auf einen Ausgang von 30 V DC.
Konzipiert für den Einsatz in elektrischen und elektronischen Schaltungen mit Gleichstromversorgung.
Geeignet für Systeme, bei denen eine Eingangsspannung von 10-25 V DC verfügbar ist und die Last 30 V DC benötigt.
Für die ordnungsgemäße Funktion muss die Polarität von Eingang und Ausgang beachtet werden.
Ideal für
Stromversorgungssysteme mit einem Gleichspannungseingang im Bereich von 10-25 V DC.
Elektronische Projekte, die eine Ausgangsspannung von 30 V DC erfordern.
Service- und Entwicklungsanwendungen, bei denen eine Gleichspannungsumwandlung erforderlich ist.
Den Einbau in Geräte nach Überprüfung der elektrischen Anforderungen der angeschlossenen Last.
Lieferumfang
1x DC-DC Spannungswandler NP-DTD1224S303
Warum Sie dieses Produkt wählen sollten
Eingangsbereich von 10-25 V DC und ein Ausgang von 30 V DC.
Ein Ausgangsstrom von 3 A ermöglicht die Stromversorgung einer Last, die diesen Werten entspricht.
Die Typenbezeichnung NP-DTD1224S303 ermöglicht eine eindeutige Identifizierung des Wandlers bei der Entwicklung oder Wartung von Schaltungen.
Geeignet für Anwendungen, bei denen keine direkte 30-V-DC-Stromquelle verfügbar ist.
Installations- und Betriebsanleitung
Stellen Sie vor dem Anschließen sicher, dass die Eingangsspannung den Bereich von 10-25 V DC nicht überschreitet.
Die angeschlossene Last muss den Ausgangswerten von 30 V DC und 3 A entsprechen.
Achten Sie auf die richtige Polarität der Eingangs- und Ausgangsanschlüsse.
Installieren Sie den Wandler so, dass Kurzschlüsse, mechanische Beschädigungen oder der Kontakt mit leitfähigen Gegenständen vermieden werden.
Erfordert eine fachgerechte Installation durch eine Person mit Kenntnissen in der Arbeit mit Gleichstromkreisen.
Sicherheitshinweise
Ein falscher Anschluss kann zur Beschädigung des Wandlers, der angeschlossenen Last oder der Stromquelle führen.
Bei Überlastung, Kurzschluss oder unzureichender Kühlung besteht Überhitzungsgefahr.
Betreiben Sie den Wandler nicht außerhalb des angegebenen Eingangsbereichs von 10-25 V DC.
Trennen Sie vor der Handhabung die Stromversorgung und stellen Sie sicher, dass keine Spannung an den Klemmen oder Kabeln anliegt.
Das Produkt ist nicht für den direkten Anschluss an die Netzspannung vorgesehen.
