Descrizione

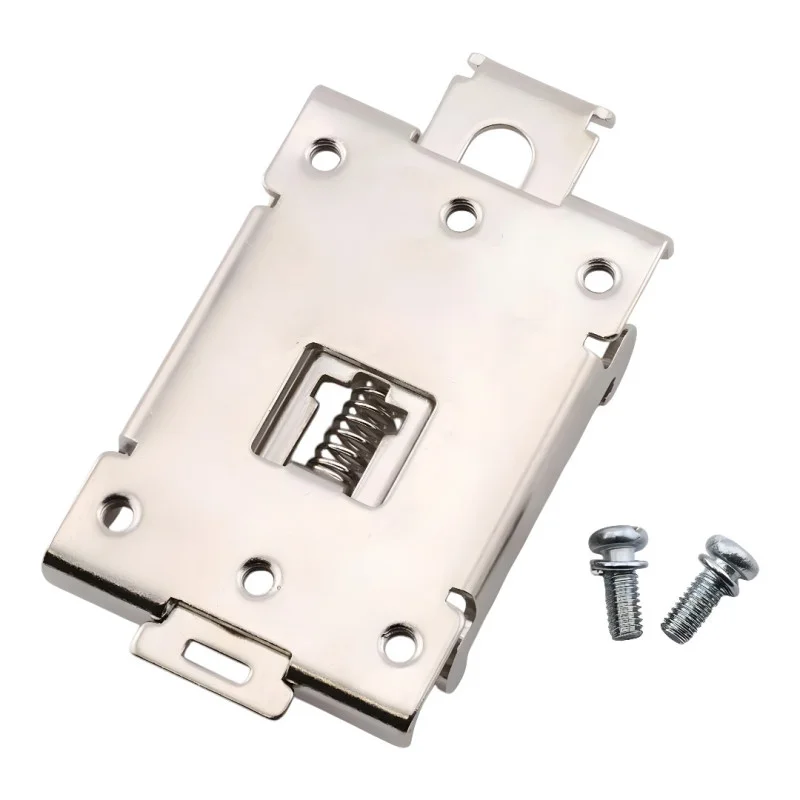

El soporte de montaje metálico a presión está diseñado para el montaje rápido de relés SSR en un riel DIN estándar de 35 mm. Su diseño con cierre de resorte facilita el montaje y desmontaje sin necesidad de accesorios complejos, y es ideal para instalaciones en cuadros eléctricos y aplicaciones industriales.
Especificaciones técnicas
Tipo: soporte/abrazadera para fijar relés al riel DIN (abrazadera de relé/soporte de relé)
Compatibilidad de carril: DIN 35 mm
Material: diseño de metal
Mecanismo de montaje: cierre de resorte (a presión)
Marca: EARU
Dimensiones (según dibujo): 80,0 mm; 44,20 mm; 34,0 mm; 47,50 mm; 13,40 mm; 1,5 mm
Rosca de montaje (según dibujo): 6-M4
Embalaje: 1 ud.
Funciones y características
Permite el montaje mecánico de relés SSR en un riel DIN de 35 mm
Construcción de metal para un montaje sólido y estable.
Bloqueo de resorte para un montaje y desmontaje rápido en el carril.
Orificios de montaje para atornillar el relé al soporte
Ideal para
Montaje de relés SSR en cuadros de distribución y armarios de control
Armarios de automatización industrial y control de máquinas
Instalaciones de servicio y prototipos donde se requiere el reemplazo rápido de componentes
Contenido del paquete
1 soporte para carril DIN de 35 mm
Tornillos de montaje
¿Por qué elegir este producto?
Montaje DIN estándar de 35 mm para aplicaciones de gabinete comunes
Manejo rápido gracias al mecanismo de encaje a presión
Diseño de metal adecuado para montaje fijo de componentes.
Instrucciones de instalación y funcionamiento
Coloque el soporte en el riel DIN de 35 mm y verifique que el bloqueo esté correctamente colocado.
Fije el relé al soporte utilizando tornillos adecuados en los orificios de montaje.
Antes del montaje, verifique el espaciado y la compatibilidad con el tipo de relé SSR específico
Aviso de seguridad
El soporte es un componente mecánico; la seguridad eléctrica de la instalación depende del correcto montaje del relé y del cableado de todo el dispositivo.
Al trabajar en el tablero de distribución, siga los procedimientos de seguridad aplicables y desconecte la energía antes de trabajar en la instalación.
