Descrizione

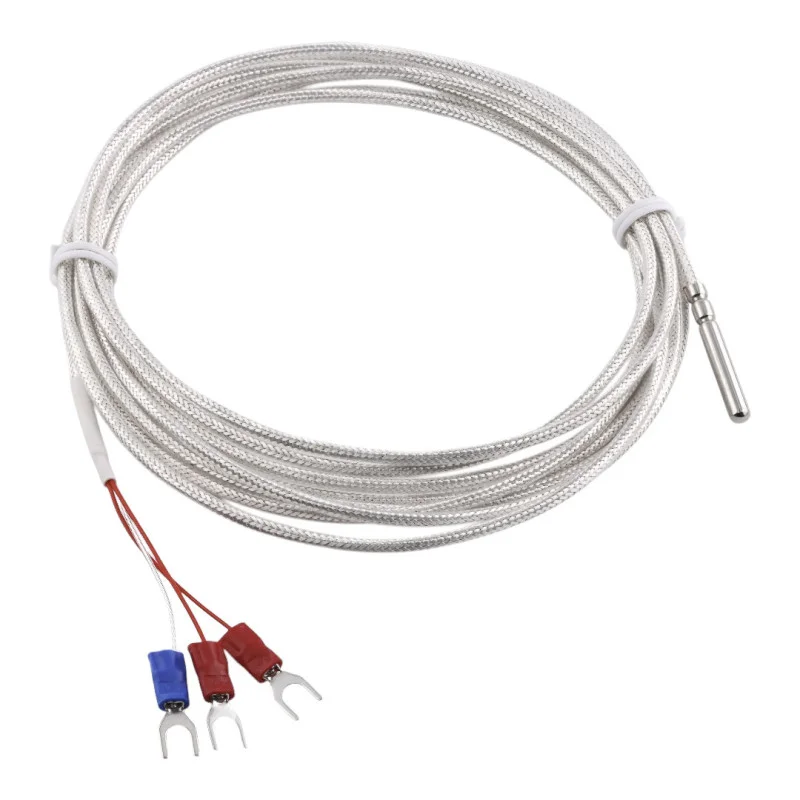

Il sensore di temperatura a resistenza PT100 è progettato per la misurazione della temperatura in applicazioni tecnologiche, di laboratorio e di controllo. Il design con sonda in un alloggiamento metallico, cavo a 3 fili e connettori a forcella consente il collegamento a regolatori, strumenti di misura e sistemi di controllo. Il prodotto è disponibile con lunghezze di cavo di 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m e 10 m.
Specifiche tecniche
Tipo di sensore: PT100
Tipo di sensore: sensore di temperatura a resistenza
Tipo di connessione: a 3 fili
Materiale isolante del cavo: PTFE
Schermatura dei cavi: schermatura metallica
Treccia protettiva esterna: PTFE trasparente
Dimensioni della sonda: diametro 4 mm, lunghezza 30 mm
Materiale della sonda: acciaio inossidabile 304
Terminazioni dei cavi: connettori a forcella
Lunghezze dei cavi disponibili: 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m, 10 m
Intervallo di temperatura indicato nei documenti: da -50 a 200 °C
Funzioni e caratteristiche
Misurazione della temperatura di resistenza tramite un sensore PT100
Connessione a 3 fili per il collegamento agli ingressi di misura e controllo progettati per PT100
Sonda metallica di forma tubolare per l’inserimento nel punto di misurazione.
Isolamento in PTFE e design del cavo intrecciato per la resistenza meccanica e termica dell’alimentazione
Cavo schermato per ridurre l’influenza delle interferenze elettromagnetiche
Connettori a forcella per montaggio diretto su morsetti a vite
Ideale per
Collegamento a regolatori di temperatura e strumenti di misura da pannello con ingresso PT100
Misurazione della temperatura in impianti industriali e officine
Applicazioni di laboratorio e di prova
Installazione in impianti di riscaldamento, raffreddamento e controllo
Contenuto della confezione
1 sensore di temperatura PT100 con cavo (lunghezza in base alla variante selezionata)
Perché scegliere questo prodotto?
Design PT100 ben definito con connessione a 3 fili
Sonda compatta da 4 x 30 mm per installazione in spazi ristretti
Cavo schermato in PTFE adatto per applicazioni di misurazione tecnica
Cavi di diverse lunghezze per adattarsi a installazioni specifiche.
La terminazione a forcella facilita il collegamento alle morsettiere.
Istruzioni di installazione e funzionamento
Prima di effettuare il collegamento, verificare la compatibilità dell’ingresso del dispositivo con il sensore PT100 e la connessione a 3 fili.
Durante l’installazione, assicurarsi che i singoli fili siano collegati correttamente secondo lo schema del controller o del dispositivo di misura utilizzato.
Non piegare il cavo con un raggio ridotto nel punto di uscita della sonda.
Installare il sensore in modo che la parte di misurazione della sonda sia a contatto sufficiente con l’ambiente da misurare.
Avviso di sicurezza
Eseguire l’installazione e il collegamento solo quando il dispositivo è scollegato dall’alimentazione.
Un cablaggio errato può causare errori di misurazione o danni ai componenti elettronici a valle.
Se il sensore è collegato a un controllore industriale o a un dispositivo alimentato dalla rete elettrica, l’installazione deve essere eseguita da personale qualificato.
Il prodotto non è destinato all’uso al di fuori dell’intervallo e delle condizioni specificate dal dispositivo di misurazione o controllo utilizzato.
