Descrizione

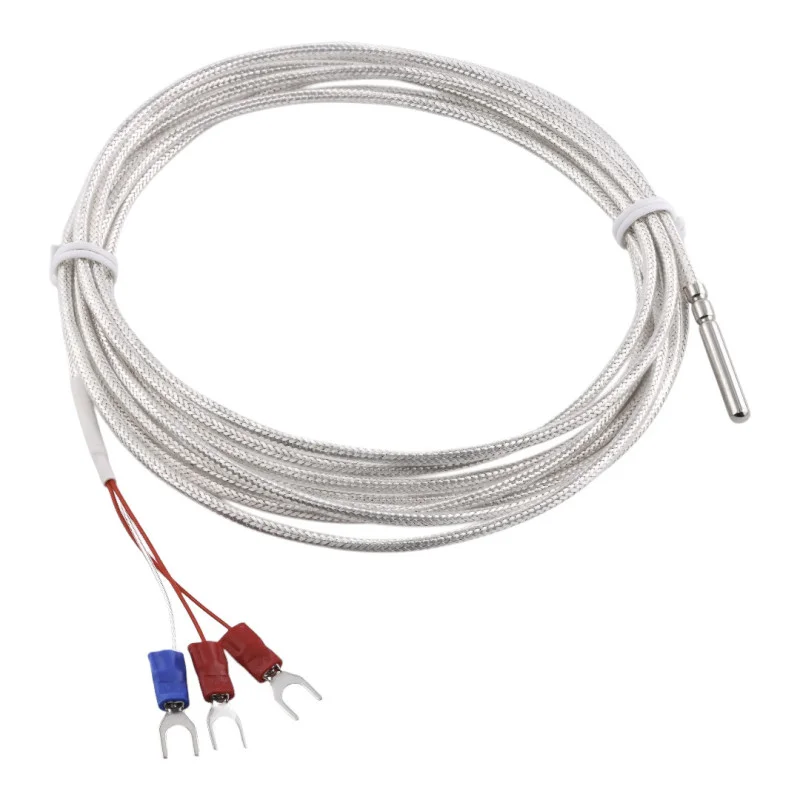

El sensor de temperatura por resistencia PT100 está diseñado para la medición de temperatura en aplicaciones tecnológicas, de laboratorio y de control. Su diseño, con sonda en carcasa metálica, cable de 3 hilos y conectores tipo horquilla, permite la conexión a reguladores, instrumentos de medición y sistemas de control. El producto está disponible con longitudes de cable de 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m y 10 m.
Especificaciones técnicas
Tipo de sensor: PT100
Tipo de sensor: sensor de temperatura por resistencia
Tipo de conexión: 3 hilos
Material de aislamiento del cable: PTFE
Apantallamiento de cables: apantallamiento metálico
Trenza protectora exterior: PTFE transparente
Tamaño de la sonda: diámetro 4 mm, longitud 30 mm
Material de la sonda: acero inoxidable 304
Terminaciones de cables: conectores de pala
Longitudes de cable disponibles: 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m, 10 m
Rango de temperatura indicado en los documentos: -50 a 200 °C
Funciones y características
Medición de temperatura por resistencia mediante un sensor PT100
Conexión de 3 hilos para la conexión a entradas de medición y control diseñadas para PT100.
Sonda metálica de diseño tubular para su inserción en la ubicación medida.
Aislamiento de PTFE y diseño de cable trenzado para resistencia mecánica y térmica del suministro.
Cable blindado para reducir la influencia de las interferencias electromagnéticas.
Conectores de horquilla para montaje directo en terminales de tornillo.
Ideal para
Conexión a controladores de temperatura y medidores de panel con entrada PT100.
Medición de temperatura en instalaciones industriales y talleres.
Aplicaciones de laboratorio y de prueba
Instalación en sistemas de calefacción, refrigeración y control.
Contenido del paquete
1 sensor de temperatura PT100 con cable (longitud según la variante seleccionada)
¿Por qué elegir este producto?
Diseño PT100 claramente definido con conexión de 3 hilos.
Sonda compacta de 4 x 30 mm para instalación en espacios confinados.
Cable de PTFE apantallado apto para aplicaciones de medición técnica.
Cables de diversas longitudes para adaptarse a instalaciones específicas.
La terminación bifurcada facilita la conexión a los bloques de terminales.
Instrucciones de instalación y funcionamiento
Antes de conectar, verifique la compatibilidad de la entrada del dispositivo con el sensor PT100 y la conexión de 3 hilos.
Durante la instalación, asegúrese de que los cables individuales estén conectados correctamente según el diagrama del controlador o dispositivo de medición utilizado.
No doble el cable con un radio pequeño en el punto de salida de la sonda.
Instale el sensor de manera que la parte de medición de la sonda esté en contacto suficiente con el entorno que se va a medir.
Aviso de seguridad
Realice la instalación y la conexión únicamente cuando el dispositivo esté desconectado de la corriente eléctrica.
Un cableado incorrecto puede provocar errores de medición o daños en los componentes electrónicos posteriores.
Si el sensor está conectado a un controlador industrial o a un dispositivo alimentado por la red eléctrica, la instalación debe ser realizada por una persona cualificada.
El producto no está diseñado para ser utilizado fuera del rango y las condiciones especificadas por el dispositivo de medición o control utilizado.
