Descrizione

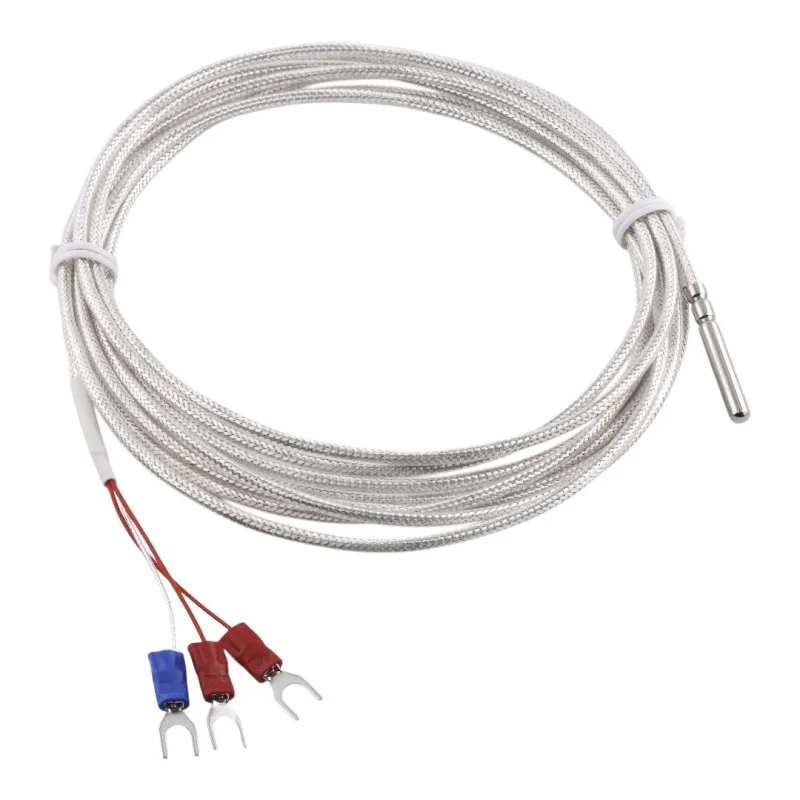

Senzorul de temperatură cu rezistență PT100 este conceput pentru măsurarea temperaturii în aplicații tehnologice, de laborator și de control. Designul cu sondă într-o carcasă metalică, cablu cu 3 fire și conectori tip furcă permite conectarea la regulatoare, instrumente de măsurare și sisteme de control. Produsul este disponibil în lungimi de cablu de 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m și 10 m.
Specificații tehnice
Tip senzor: PT100
Tip senzor: senzor de temperatură cu rezistență
Tip de conexiune: 3 fire
Material izolație cablu: PTFE
Ecranare cablu: ecranare metalică
Împletitură de protecție exterioară: PTFE transparent
Dimensiunea sondei: diametru 4 mm, lungime 30 mm
Materialul sondei: oțel inoxidabil 304
Terminări de cabluri: conectori tip spadă
Lungimi de cablu disponibile: 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m, 10 m
Interval de temperatură menționat în documente: -50 până la 200 °C
Funcții și caracteristici
Măsurarea temperaturii rezistenței folosind un senzor PT100
Conexiune cu 3 fire pentru conectarea la intrări de măsurare și control proiectate pentru PT100
Sondă metalică cu design tubular pentru inserarea în locația măsurată
Izolație PTFE și cablu împletit pentru rezistență mecanică și termică a alimentării
Cablu ecranat pentru a reduce influența interferențelor electromagnetice
Conectori tip furcă pentru montare directă în borne cu șurub
Ideal pentru
Conectare la regulatoare de temperatură și contoare de panou cu intrare PT100
Măsurarea temperaturii în instalații industriale și ateliere
Aplicații de laborator și de testare
Instalare în sisteme de încălzire, răcire și control
Conținutul pachetului
1x senzor de temperatură PT100 cu cablu (lungimea în funcție de varianta selectată)
De ce să alegeți acest produs?
Design PT100 clar definit cu conexiune pe 3 fire
Sondă compactă de 4 x 30 mm pentru instalare în spații restrânse
Cablu ecranat din PTFE potrivit pentru aplicații de măsurare tehnică
Lungimi multiple de cablu pentru a se potrivi instalațiilor specifice
Terminalul bifurcat facilitează conectarea la blocurile terminale
Instrucțiuni de instalare și utilizare
Înainte de conectare, verificați compatibilitatea intrării dispozitivului cu senzorul PT100 și conexiunea cu 3 fire.
În timpul instalării, asigurați-vă că firele individuale sunt conectate corect, conform schemei regulatorului sau a dispozitivului de măsurare utilizat.
Nu îndoiți cablul cu o rază mică la punctul de ieșire al sondei.
Instalați senzorul astfel încât partea de măsurare a sondei să fie în contact suficient cu mediul măsurat.
Notificare de siguranță
Efectuați instalarea și conectarea numai atunci când dispozitivul este deconectat de la alimentare.
Cablarea incorectă poate duce la erori de măsurare sau la deteriorarea componentelor electronice din aval.
Dacă senzorul este conectat la un controler industrial sau la un dispozitiv alimentat de la rețea, instalarea trebuie efectuată de către o persoană calificată.
Produsul nu este destinat utilizării în afara intervalului și condițiilor specificate de dispozitivul de măsurare sau control utilizat.
