Descrizione

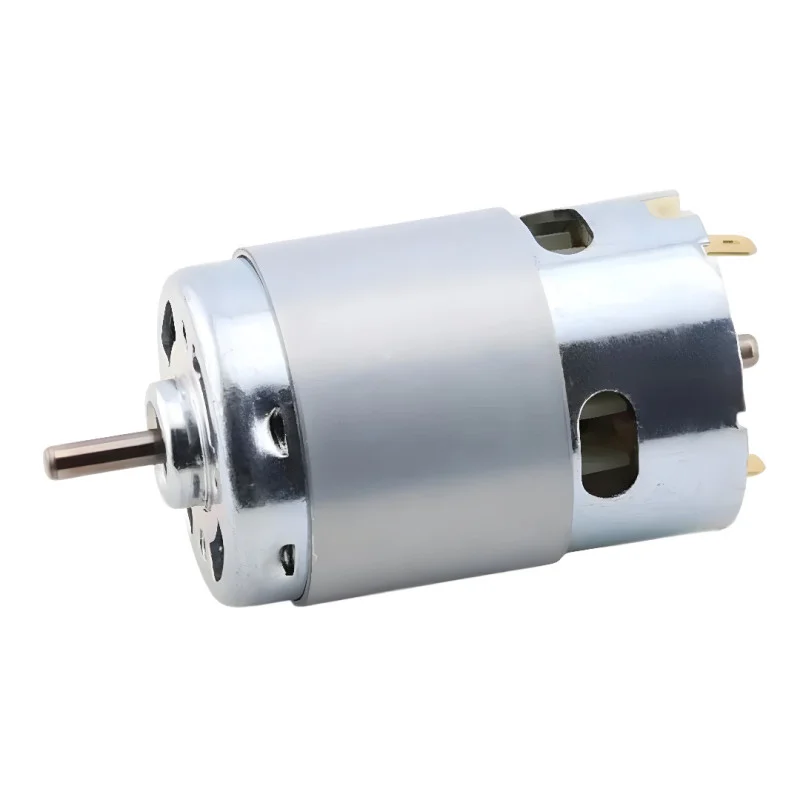

Silnik szczotkowy prądu stałego o rozmiarze 895 został zaprojektowany do zastosowań wymagających kompaktowego, szybkiego napędu. Nadaje się do zasilania prądem stałym 12 V lub 24 V oraz do konstrukcji wymagających prostej regulacji prędkości za pomocą PWM i stabilnego mechanicznego podparcia wału.
Dane techniczne
Napięcie zasilania (w zależności od wariantu: 12 V DC / 24 V DC)
Prędkość znamionowa (w zależności od wariantu): 3000, 6000, 7500, 10000, 15000, 20000 obr./min
Typ silnika: szczotkowy prądu stałego
Budowa: magnes trwały
Łożysko: podwójne łożysko kulkowe
Numer modelu: 895
Wymiary korpusu silnika: długość 72 mm, średnica 50 mm
Wał: średnica 5 mm, występ 16 mm
Średnica przednia (część przednia): 18 mm
Odległość między pinami z tyłu: 6 mm
Prąd roboczy: 712 A
Prąd rozruchowy: 12 A
Prąd bez obciążenia: 1,2-1,5 A
Prąd obciążenia: 1218 A
Prąd ciągły (określony przez producenta): 1020 A
Funkcja ochronna: szczelna przed kapaniem
Funkcje i cechy
Komutacja szczotkowa do prostego zasilania i sterowania
Wysoka prędkość dla napędów wymagających szybkiej reakcji
Podwójne łożysko kulkowe zapewniające stabilniejszą pracę i większą odporność na obciążenia promieniowe
Magnes trwały do kompaktowej konstrukcji
Zaciski z oznaczoną polaryzacją: styk dodatni (dwa nacięcia), styk ujemny (jedno nacięcie)
Idealny dla
Napędy DIY i prototypowe na 12 V / 24 V DC
Małe mechanizmy, przekładnie i jednostki napędowe z regulacją prędkości
Konstrukcje modelowe i hobbystyczne wymagające większych prędkości
Wentylatory, urządzenia odśrodkowe i inne mechanizmy obrotowe zgodnie z projektem mechanicznym
Zawartość opakowania
Silnik prądu stałego 895 (1 szt.)
Dlaczego warto wybrać ten produkt?
Obsługuje dwa popularne rodzaje zasilania: 12 V i 24 V DC
Zdefiniowane wymiary mechaniczne ułatwiające integrację ze strukturą
Łożysko kulkowe odpowiednie do zastosowań wymagających większej prędkości
Proste podłączenie elektryczne i sterowanie za pomocą sterownika PWM
Instrukcja instalacji i obsługi
Zapewnij źródło zasilania z odpowiednim zapasem prądu, biorąc pod uwagę prąd rozruchowy silnika.
Aby kontrolować prędkość, należy użyć sterownika PWM przeznaczonego do silników prądu stałego i odpowiedniego obciążenia prądowego.
Podczas montażu należy zapewnić wyrównanie wału i prawidłowe osadzenie mechaniczne, aby uniknąć nadmiernego obciążenia łożysk.
Sprawdź polaryzację połączenia zgodnie z oznaczeniami na zaciskach.
Informacja o bezpieczeństwie
Silnik jest urządzeniem obrotowym, należy więc zadbać o osłonięcie ruchomych części i uniemożliwić ich kontakt z wałem i elementami obrotowymi.
Nieprawidłowy dobór przewodów i źródła zasilania może spowodować przegrzanie; należy używać przewodów o właściwym przekroju i bezpieczników.
Nie należy uruchamiać zablokowanego silnika. Może to spowodować znaczny wzrost prądu i uszkodzenie silnika lub zasilacza.
