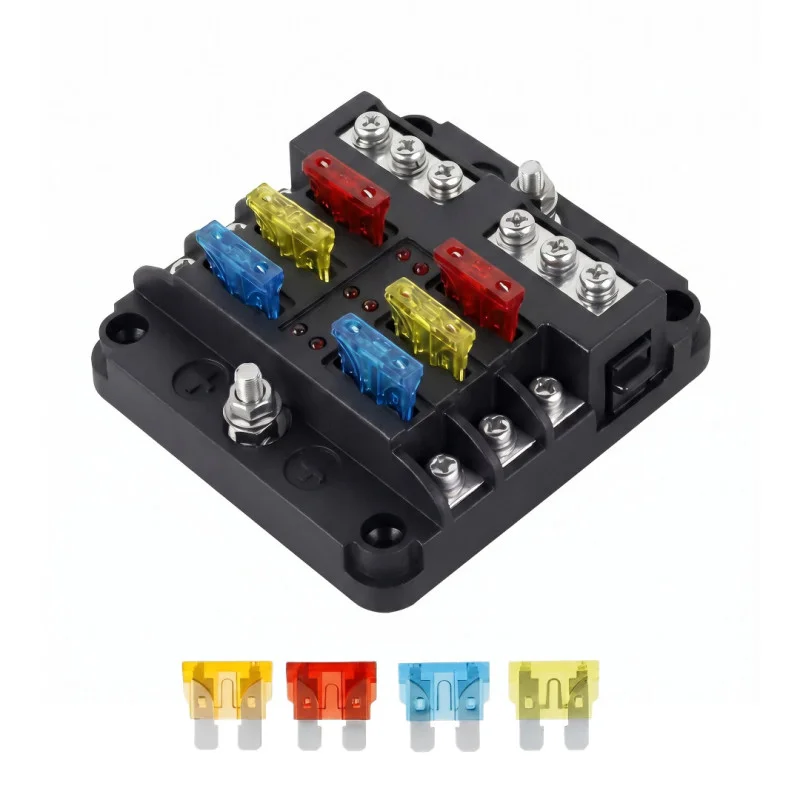

Der Sicherungsblock QR1714 dient zur Verteilung und Absicherung mehrerer Gleichstromkreise in Kfz-, Boots- und anderen Niederspannungsanlagen. Er ermöglicht den Einsatz von bis zu sechs Flachsicherungen, einen übersichtlichen Anschluss der Kabel über Schraubklemmen sowie die Überprüfung des Sicherungsstatus durch LED-Anzeigen.
Technische Spezifikationen
Modell: QR1714
Produkttyp: Sicherungsblock für Flachsicherungen
Anzahl der Sicherungsplätze: 6
Nennspannung: 32 V
Nennstrom der Sicherungen: 100 A
Material: ABS und Metall
Produktabmessungen: 87.75x85x36.5 mm
Verpackungsabmessungen: 125x94x46 mm
Bruttogewicht der Verpackung: 210 g
Zertifizierung: CE
Funktionen und Eigenschaften
Sechs separate Plätze für Flachsicherungen.
Die transparente Abdeckung schützt den Sicherungsbereich und ermöglicht eine visuelle Kontrolle der eingesetzten Sicherungen.
Schraubklemmen für den Kabelanschluss und die Stromverteilung.
Eingebaute LED-Anzeigen zur Signalisierung einer durchgebrannten Sicherung.
Beschriftungsetiketten zur Kennzeichnung der einzelnen abgesicherten Stromkreise.
Klickverschluss der Abdeckung mit seitlichem schwarzen Entriegelungselement.
Montagelöcher in der Basis für eine feste Befestigung am Untergrund.
Ideal für
Kfz-Elektroinstallationen mit separat abgesicherten Stromkreisen.
Niederspannungsverteilungen in Booten und Wohnmobilen.
Zusatzbeleuchtung, Hilfsgeräte und Zubehör in Fahrzeugen.
Service- und Montagearbeiten bei der Erweiterung bestehender Sicherungsanlagen.
Lieferumfang
Sicherungsblock QR1714 mit transparenter Abdeckung.
Set mit Flachsicherungen.
Set mit Beschriftungsetiketten.
Montageschrauben.
Warum Sie dieses Produkt wählen sollten
Ermöglicht die zentrale Absicherung mehrerer Gleichstromkreise in einem Montageelement.
Die transparente Abdeckung erleichtert die Überprüfung des Sicherungsstatus, ohne den gesamten Block demontieren zu müssen.
Die LED-Anzeige hilft, eine durchgebrannte Sicherung schneller zu identifizieren.
Der Schraubanschluss eignet sich für eine feste mechanische Befestigung der Kabel im Verteilerbereich.
Im Lieferumfang sind Sicherungen, Beschriftungsetiketten und Montageschrauben enthalten.
Installations- und Betriebsanleitung
Führen Sie die Installation nur bei getrennter Stromversorgung durch.
Befestigen Sie den Sicherungsblock auf einem festen und elektrisch sicheren Untergrund.
Bestücken Sie jeden abgesicherten Stromkreis mit einer Sicherung, deren Wert dem verwendeten Kabel und dem angeschlossenen Gerät entspricht.
Überprüfen Sie nach dem Anschließen den festen Sitz der Schraubklemmen und die richtige Polarität.
Das Produkt ist für Niederspannungs-Gleichstrominstallationen vorgesehen, nicht für den Anschluss an Netzspannung.
Sicherheitshinweise
Falscher Anschluss oder unterdimensionierte Kabel führen zu Überhitzung, Kurzschluss und Schäden an der Installation.
Überschreiten Sie nicht die für das Produkt und die verwendeten Sicherungen angegebenen Nennwerte.
Eine beschädigte Abdeckung, deformierte Klemmen oder Spuren von Überhitzung sind Gründe für eine Außerbetriebnahme.
Die Montage in einem Fahrzeug oder Boot muss von einer Person mit Kenntnissen in der Elektroinstallation und Absicherung von Gleichstromkreisen durchgeführt werden.
