Descrizione

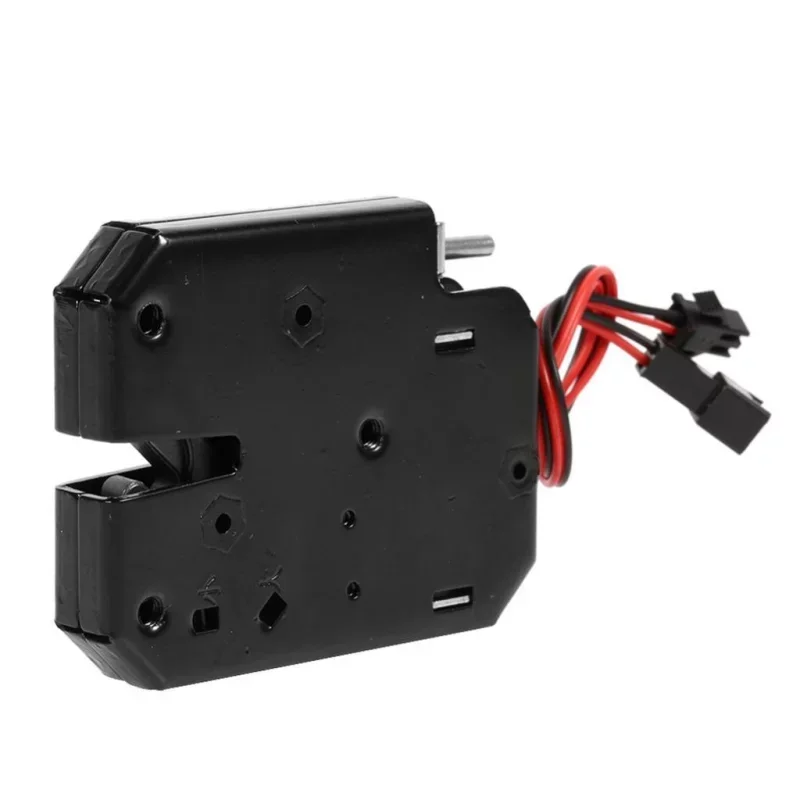

La serrure électromagnétique est conçue pour sécuriser les portes et les volets nécessitant un déverrouillage électrique et une signalisation d’état. À l’arrêt, la serrure reste fermée ; l’application d’une tension de déclenchement libère le pêne. Elle comporte une borne pour un voyant de contrôle ou un signal d’état d’ouverture et de fermeture de la porte.
Spécifications techniques
Type : serrure de porte électromagnétique
Mode de fonctionnement : verrouillé en l’absence de tension, déverrouillé en présence de tension.
Tension/courant : 5 V CC / 1,5 A, 12 V CC / 2 A, 24 V CC / 1 A (selon la variante)
Charge maximale de verrouillage : 150 kg
Durée maximale sous tension : 0,5 s
Température de fonctionnement : -40 à 60 °C
Matériau de la partie intérieure : acier au carbone
Finition de surface : revêtement en poudre noir (komaxit)
Dimensions : 73 x 58 x 13 mm
Longueur du câble : 170 mm
Durée de vie mécanique : 500 000 cycles
Durée de vie de l’électroaimant : plus d’un million de cycles de fonctionnement
Sortie de signal : contact de commutation, ouvert lorsque déverrouillé, fermé lorsque verrouillé
Fonctions et caractéristiques
La serrure fonctionne comme une unité de verrouillage séparée avec déverrouillage électrique.
Sa conception permet une installation sans restriction d’orientation (gauche ou droite).
Il comprend une pièce de comptoir avec un support de verrouillage pour la fermeture mécanique de la porte.
La serrure est équipée d’une sortie de retour d’état.
Le fil de retour d’information sert de contact de commutation sans potentiel pour signaler l’état du verrouillage.
À l’état verrouillé, le contact de retour d’information est fermé ; à l’état déverrouillé, le contact est ouvert.
Cette sortie peut être utilisée pour un voyant de contrôle, une entrée d’unité de commande, un microcontrôleur ou un système de sécurité qui surveille si la serrure est verrouillée.
Le signal de retour d’information n’est pas utilisé pour alimenter la serrure, mais uniquement pour transmettre des informations sur l’état du contact.
Le mécanisme possède une élasticité réglable pour les portes pesant de 0,5 à 4 kg.
Idéal pour
boîtes distributrices
casiers avec et en libre-service
boîtes aux lettres et boîtes à journaux
boîtes et armoires réfrigérées
rangements et armoires
boîtes de bibliothèque et de prêt
Contenu de l’emballage
1x serrure électromagnétique
1x contre-pièce de loquet
Pourquoi choisir ce produit ?
Il permet le déverrouillage électrique et fournit simultanément un signal d’état pour vérifier la position du verrou.
Sa construction en acier au carbone est conçue pour une utilisation répétée.
Ses dimensions compactes facilitent son installation dans les portes et les boîtes de petite taille.
Le mode de fonctionnement verrouillé sans tension est adapté aux applications où la serrure doit rester fermée après une panne de courant.
Instructions d’installation et d’utilisation
Avant l’installation, vérifiez que la tension d’alimentation et le courant de charge correspondent à l’alimentation et au circuit de commande utilisés.
Installez la serrure de manière à ce que la contre-pièce soit exactement dans la position par rapport au loquet et qu’il n’y ait aucune tension mécanique.
Utilisez les fils de signal uniquement comme contact d’état, et non pour l’alimentation directe de la charge sans étage intermédiaire correspondant.
Respectez un temps d’ouverture maximal de 0,5 s.
Avis de sécurité
Ce produit est un composant électrique et nécessite un câblage correct. Une polarité incorrecte, une tension inadéquate ou une surcharge peuvent endommager la serrure ou le circuit d’alimentation.
Effectuez l’installation et le raccordement avec l’alimentation électrique débranchée.
Lors de l’installation dans des systèmes d’accès, de distribution ou de verrouillage, assurez-vous d’un verrouillage mécanique et d’une ouverture d’urgence sécurisée.
Nutilisez pas la serrure en dehors des conditions de température spécifiées et ne lexposez pas à des environnements pour lesquels elle nest pas conçue.
